ถังกรองผ้าผงกรอง Hayward Pro-Grid DE Series รหัสรุ่น DE2420, DE3620, DE4820, DE6020 และ DE7220 คือสุดยอดนวัตกรรมการกรองน้ำสระว่ายน้ำระดับพรีเมียมที่มอบความใสบริสุทธิ์สูงสุด ด้วยขีดความสามารถในการดักจับสิ่งสกปรกและแบคทีเรียขนาดเล็กจิ๋ว 3 ถึง 5 ไมครอน อย่างไรก็ดี การใช้งานอย่างต่อเนื่องร่วมกับผงกรองไดอะตอมไมต์ (Diatomaceous Earth) ภายใต้แรงดันระบบสูง ย่อมส่งผลให้ชิ้นส่วนไฮดรอลิกภายใน เช่น แผงผ้ากรอง (Grid Elements) แมนิโฟลด์บน (Top Manifold) ตลอดจนโอริงถังกรอง เกิดการอุดตันแตกร้าวหรือเสื่อมสภาพตามอายุการทำงาน การเลือกเปลี่ยนด้วย อะไหล่แท้ Hayward ตรงรุ่น เป็นสิ่งจำเป็นยิ่งในการป้องกันผง DE หลุดลอยย้อนกลับเข้าสระ รักษาอัตราการไหลเวียนน้ำ (Flow Rate) ให้สม่ำเสมอ และป้องกันอันตรายจากแรงดันเกินได้อย่างสมบูรณ์แบบ
กลุ่มอะไหล่โครงสร้างสำคัญของถังกรอง Pro-Grid DE Series
แผงกรองแนวตั้งประกอบด้วยแผ่นเต็ม 7 แผ่นและแผ่นสั้น 1 แผ่น หุ้มผ้าใยสังเคราะห์ทนสารเคมี รูพรุนสม่ำเสมอ ออกแบบรองรับการเคลือบตัวของผง DE ได้แนบแน่น ป้องกันเศษตะกอนเล็ดลอดสู่สระว่ายน้ำ
แมนิโฟลด์บน DEX2400C ผลิตจากพลาสติกทนแรงกระแทกสูง ล็อกปลายแผงกรองให้มั่นคง พร้อมตะแกรงดักผงกรองและแกนดึงสแตนเลส Tie Rod ป้องกันการบิดเบี้ยวของโครงสร้างภายในขณะปั๊มเดินเครื่อง
ชุดเข็มขัดล็อกถังชิ้นเดียว DEX2421JKIT ทนแรงดันไฮดรอลิกสูง ทำงานร่วมกับโอริงประกบถัง DEX2420Z1 ชนิด EPDM ความยืดหยุ่นสูง ซีลประกบถังบน-ล่างได้แนบสนิท ปราศจากปัญหาน้ำรั่วซึม 100%

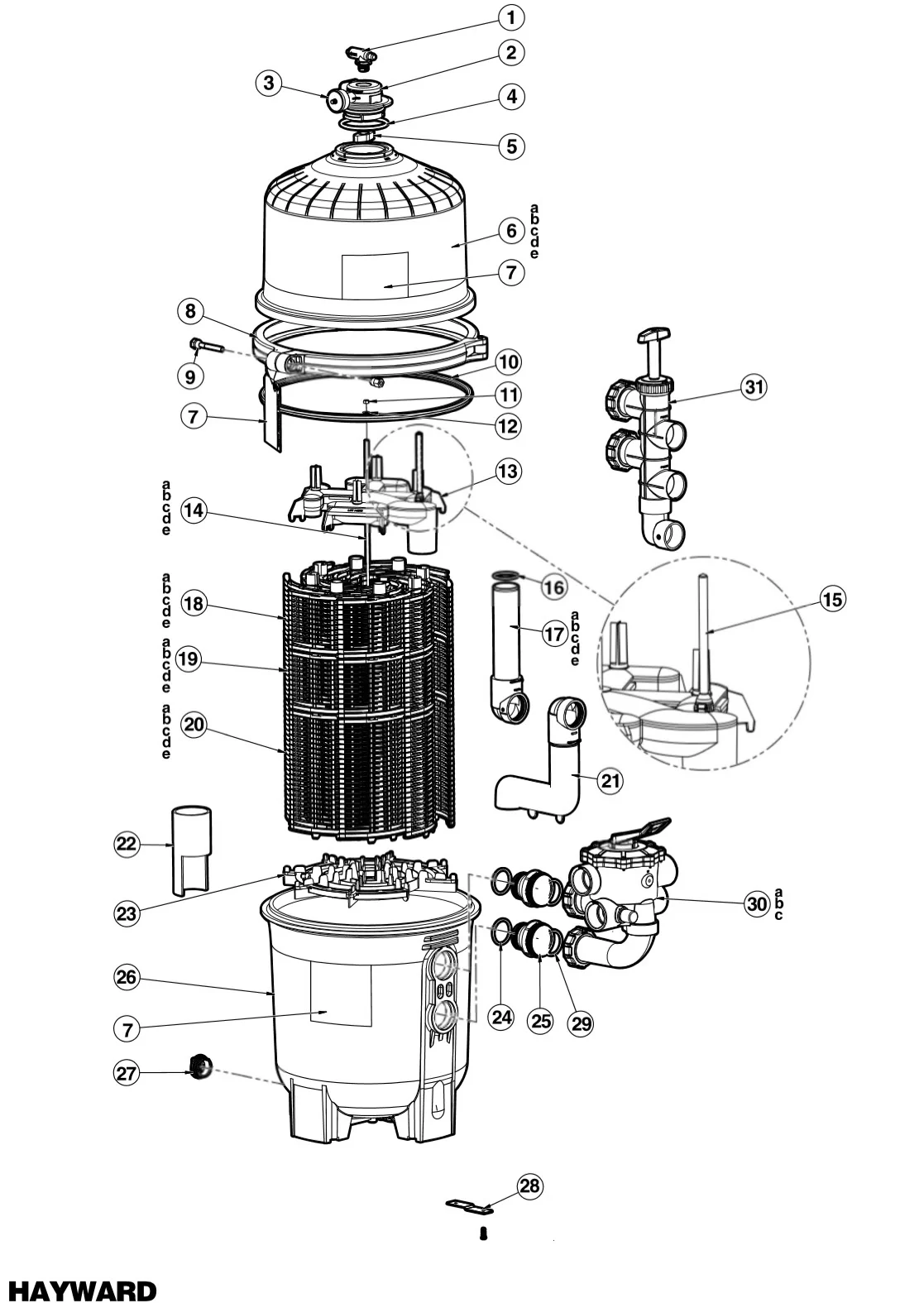

ตารางเทียบรหัสอะไหล่แท้ Hayward Pro-Grid DE 2420 - DE 7220
| รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่แท้ Hayward | รุ่นถังกรองที่รองรับ | หน้าที่และการทำงานในระบบ |
|---|---|---|---|
| DEX2400C | Top Manifold with Air Relief | DE2420, DE3620, DE4820, DE6020, DE7220 | ท่อรวมน้ำสะอาดด้านบนและล็อกแผงผ้ากรองให้เข้าตำแหน่ง |
| DEX2400DA - DEX7200DA | ชุดแผงผ้ากรองครบเซต (8 แผ่น) | ตรงรุ่น DE2420 ถึง DE7220 ตามลำดับ | ยึดจับผงกรองไดอะตอมไมต์ กรองละเอียดระดับ 3-5 ไมครอน |
| DEX2420Z1 | โอริงตัวถังกรอง (Tank O-Ring EPDM) | Pro-Grid DE Series ทุกขนาด | ซีลรอยประกบระหว่างตัวถังท่อนบนและล่าง ป้องกันน้ำรั่วซึม |
| DEX2421JKIT | ชุดเข็มขัดรัดถังกรอง (Clamp System) | DE2420, DE3620, DE4820, DE6020, DE7220 | ล็อกประกบฝาถังทนแรงดัน ปลอดภัยด้วยกลไกสปริงโหลด |
| ECX27091 / DEX2420AT | เกจวัดแรงดัน และชุดวาล์วไล่ลมแมนวล | Pro-Grid DE Series ทุกรุ่น | อ่านค่าแรงดันการกรอง เตือนรอบการ Backwash และระบายลม |
ข้อควรระวังทางเทคนิคในการถอดล้างและเติมผงกรอง
คำแนะนำด้านความปลอดภัย: ก่อนคลายชุดเข็มขัดรัดถัง DEX2421JKIT ทุกครั้ง ต้องดับปั๊มน้ำและเปิดวาล์วระบายอากาศด้านบนเพื่อไล่แรงดันลมคั่งค้างจนเกจวัดลดลงสู่ศูนย์ และเมื่อประกอบโอริง DEX2420Z1 ต้องเคลือบด้วยสารหล่อลื่นซิลิโคนบริสุทธิ์ 100% ห้ามใช้น้ำมันปิโตรเลียมเด็ดขาด สำหรับการเติมผงกรอง DE ใหม่ ต้องผสมน้ำในถังภายนอกแล้วเทลงทางช่องสกิมเมอร์ขณะปั๊มทำงานเท่านั้น เพื่อป้องกันผงกรองอุดตันช่องทางไหล
การตรวจเช็กและเปลี่ยนอะไหล่แท้ถังกรองผ้า Hayward Pro-Grid DE 2420, DE3620, DE4820, DE6020 และ DE7220 ตามรอบการใช้งาน ช่วยรักษาประสิทธิภาพการกรองให้ได้น้ำใสประกายดุจคริสตัล ป้องกันมอเตอร์ปั๊มทำงานหนักเกินพิกัด และยืดอายุการใช้งานของระบบบำบัดน้ำสระว่ายน้ำได้อย่างคุ้มค่าสูงสุด
