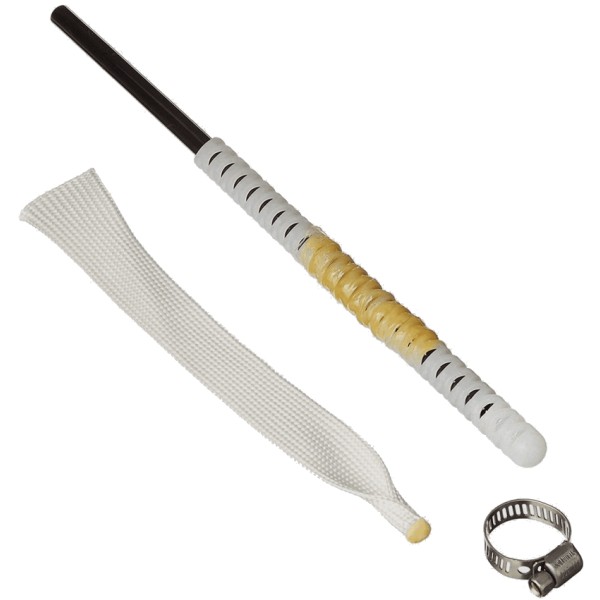

ชุดท่อไล่ลมพร้อมตาข่ายดักผงกรอง Hayward Flex Air Relief Assembly (DEX2400CR)
ชุดอุปกรณ์ระบายอากาศและไล่ลมส่วนยอดแผงกรอง Hayward Flex Air Relief Tube Assembly แท้ รหัส DEX2400CR (ตำแหน่ง No.15) นำเข้าส่งตรงจากอเมริกา ครบชุดพร้อมใช้งาน ประกอบด้วยท่อพลาสติกอ่อนสำหรับไล่ลม (Flex Breather Tube) แกนพลาสติกรองรับตาข่ายสีเหลืองทอง (Internal Core Element), ตาข่ายถุงกรองแบบสวม (Mesh Sock Screen) ทอแน่นเพื่อดักจับผงกรอง DE ไม่ให้เล็ดลอด, และแคลมป์รัดสแตนเลส (SS Hose Clamp) ขนาดกะทัดรัด ออกแบบมาสำหรับเสียบเข้ากับเบ้ารูบนตัวประกบบน (Top Collector Manifold DEX2400C) ทำหน้าที่ระบายฟองอากาศที่สะสมอยู่บริเวณยอดแผงกรองออกสู่ระบบน้ำอย่างต่อเนื่อง ป้องกันไม่ให้เกิดโพรงอากาศ (Air Lock) ซึ่งอาจดันโครงแผงกรองผ้าจนบิดงอหรือเสียหายได้
แบบแปลนจำลอง 3 มิติ และส่วนประกอบ (Engineering Blueprint)
ชิ้นส่วนประกอบ (Exploded View)จุดเด่นและความสำคัญของชุดท่อไล่ลมแท้ (Key Advantages)
ลดปัญหากรอบแตก (Air Lock)
ระบายฟองอากาศสะสมที่ยอดถังกรองออกอัตโนมัติ ป้องกันการเกิดโพรงอากาศขนาดใหญ่ที่อาจดันแผงกรองพลาสติกให้บิดงอหรือแตกร้าว
ตาข่ายดักผงกรอง DE 100%
ถุงตาข่ายทอละเอียดช่วยให้อากาศผ่านได้ แต่ดักจับผงกรอง DE หรือสิ่งสกปรกไม่ให้เล็ดลอดกลับเข้าไปในสระว่ายน้ำขณะระบบทำงาน
ท่ออ่อนแกนแข็ง ป้องกันการบี้แบน
เสริมแกนพลาสติกสีเหลืองโครงสร้างโปร่งอยู่ภายในท่ออ่อน ป้องกันท่อพับตีบหรือแบนแฟบจากแรงดันน้ำอัด ทำให้ระบายอากาศได้ราบรื่นตลอดเวลา
ชุดสุดคุ้ม ประกอบเสร็จในชุด
มาครบชุด 4 ชิ้น (ท่ออ่อน, แกนพลาสติก, ถุงตาข่าย, และแคลมป์สแตนเลส) พร้อมเสียบเข้าเบ้าตัวประกบบน No.13 (DEX2400C) ได้ทันที
ข้อแนะนำและเทคนิคการประกอบชุดท่อไล่ลม DEX2400CR
1. ลำดับการประกอบตาข่าย: สอดแกนพลาสติกสีเหลืองเข้าไปในท่ออ่อนสีดำให้สุด สวมถุงตาข่ายผ้ากรองทับปลายท่อฝั่งที่มีรูระบาย รวบปลายถุงตาข่ายพับทบกันให้เรียบร้อย แล้วจึงสวมแคลมป์รัดสแตนเลสทับลงไปบริเวณรอยต่อ
2. การรัดแคลมป์ (Hose Clamp): ใช้ไขควงปากแบนหรือประแจบล็อกเบอร์เล็ก ขันแคลมป์รัดให้แน่นพอตึงมือ อย่าขันอัดจนท่อพลาสติกตีบหรือขาด เพื่อป้องกันถุงตาข่ายหลุดลอยไปอุดตันในระบบเมื่อมีแรงดันน้ำพุ่งกระแทก
3. การติดตั้งเข้ากับตัวประกบบน: หลังจากประกอบชุดตาข่ายเสร็จแล้ว ให้นำปลายท่อพลาสติกอ่อนฝั่งที่ไม่ได้หุ้มตาข่าย เสียบสวมเข้ากับเบ้ารูบนตัวประกบบน (Top Collector Manifold DEX2400C) ให้ลึกที่สุด ดัดสายให้โค้งหลบฝาถังกรอง ไม่พับงอจนตีบแบน
ถ่ายรูปเนมเพลตและชุดแผงกรองเดิมส่งช่วยตรวจสอบความถูกต้องได้ฟรี
