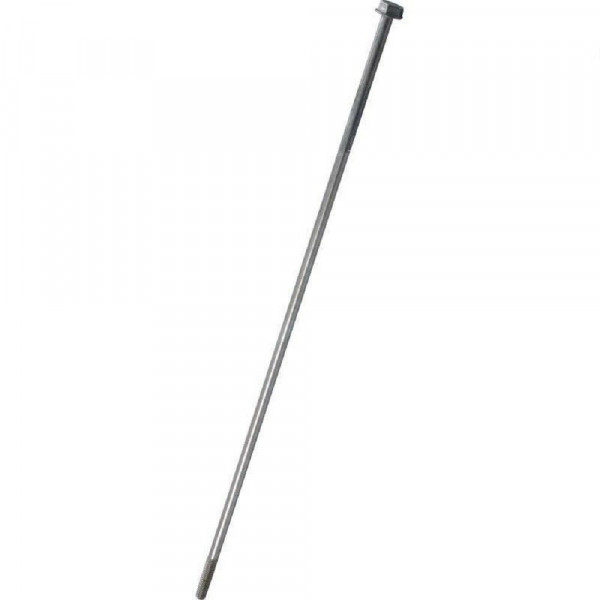

แกนกลางสแตนเลสยึดแผงกรองผ้า Hayward DE Filter Tie Rod 5/16" (DEX7200R - รุ่น DE 7220 / 7020)
แกนเกลียวสแตนเลสร้อยยึดโครงชุดแผงผ้ากรอง Hayward DE Filter Tie Rod Assembly รหัส DEX7200R (ตำแหน่ง No.14E) สำหรับถังกรองผ้า Pro-Grid DE 7220 / 7020 ขนาด 72 ตร.ฟุต อะไหล่แท้นำเข้าจาก Hayward USA ผลิตจากสแตนเลสสตีลเกรดทะเล 316 (Marine Grade 316 Stainless Steel) ความแข็งแรงสูง ทนทานต่อการแช่น้ำคลอรีนเข้มข้น น้ำเกลือ และผงกรอง DE ตลอดเวลา ออกแบบหัวหกเหลี่ยมพร้อมปีกแหวนในตัว (Flanged Hex Head) และปลายเกลียวมาตรฐาน 5/16"-18 UNC ทำหน้าที่ร้อยทะลุแกนกลางยึดประกบระหว่างฐานรองล่างเข้ากับตัวประกบบน (Top Collector Manifold DEX2400C) ขันล็อกด้วยน็อต ECX176865 และแหวนรอง ECX1109 เพื่อรัดชุดแผงกรองผ้าทั้ง 8 แผ่น (ความสูงแผง 36 นิ้ว) ให้แน่นหนา มั่นคง และได้ฉากอย่างสมบูรณ์ ป้องกันแผงบิดงอจากแรงดันน้ำอัด
แบบแปลนจำลอง 3 มิติ และมิติขนาดทางวิศวกรรม (Engineering Blueprint - mm / inch)
หน่วยวัด: มิลลิเมตร (นิ้ว)จุดเด่นและความสำคัญของแกนกลางสแตนเลสแท้ (Key Advantages)
อะไหล่แท้ตรงรุ่น 100%
รหัส DEX7200R สเปกแท้ส่งตรงจาก Hayward USA ความยาว 927 มม. พอดีเป๊ะกับแผงผ้ากรองรุ่นใหญ่ DE 7220 / 7020 (ขนาด 36 นิ้ว)
สแตนเลสสตีลเกรดทะเล 316
ทนทานต่อการแช่น้ำที่มีคลอรีนสูง น้ำเกลือ และผงกรอง DE ตลอดเวลา ปราศจากสนิมและการผุกร่อน 100% ตลอดอายุการใช้งาน
ล็อกแผงกรองขนานแน่นหนา
ดึงยึดชุดแผงผ้ากรองทั้ง 8 แผ่นเข้ากับแผงท่อรวมน้ำบน-ล่างได้อย่างแข็งแกร่ง ป้องกันแผงบิดงอจากแรงดันน้ำอัดหมุนเวียน
เกลียวคมลึก ไม่ปีนเกลียว
เกลียว 5/16"-18 UNC ผ่านการรีดเกลียวความละเอียดสูง ขันประกอบเข้ากับน็อต ECX176865 และแหวน ECX1109 ได้ราบรื่น
ข้อแนะนำและเทคนิคการประกอบแกนกลางสแตนเลส DEX7200R
1. สอดแกนจากฐานล่างขึ้นบน: สอดแกนเกลียว DEX7200R จากด้านใต้ของฐานรองล่าง (Bottom Locator) ให้หัวหกเหลี่ยมจมลงในเบ้าล็อกรูปหกเหลี่ยมของฐานพลาสติก เพื่อป้องกันไม่ให้แกนหมุนตามขณะขันน็อตด้านบน
2. จัดตำแหน่งแผงผ้ากรองให้เข้าล็อก: ติดตั้งแผงผ้ากรองทั้ง 8 แผ่นลงบนฐานล่าง โดยให้แผงผ้ากรองแผ่นสั้น (Partial Grid) อยู่ในตำแหน่งตรงกับแนวท่อทางน้ำออก จากนั้นครอบตัวประกบบน (Top Collector Manifold DEX2400C) ลงมาให้แกนเกลียวร้อยโผล่พ้นรูกึ่งกลาง
3. ใส่แหวนรองก่อนขันน็อตเสมอ: สวมแหวนรองสแตนเลส (ECX1109 No.12) ลงบนแกนก่อน แล้วตามด้วยน็อตล็อก (ECX176865 No.11) ขันด้วยลูกบล็อกขนาด 1/2 นิ้ว ให้แน่นตึงมือพอดี สังเกตว่าแผงผ้ากรองทุกแผ่นถูกบีบอัดแนบสนิทกับร่องบ่าบน-ล่างอย่างสม่ำเสมอ ห้ามขันอัดจนโครงพลาสติกแตกร้าว
ถ่ายรูปเนมเพลตและถังกรองเดิมส่งช่วยตรวจสอบความถูกต้องได้ฟรี
