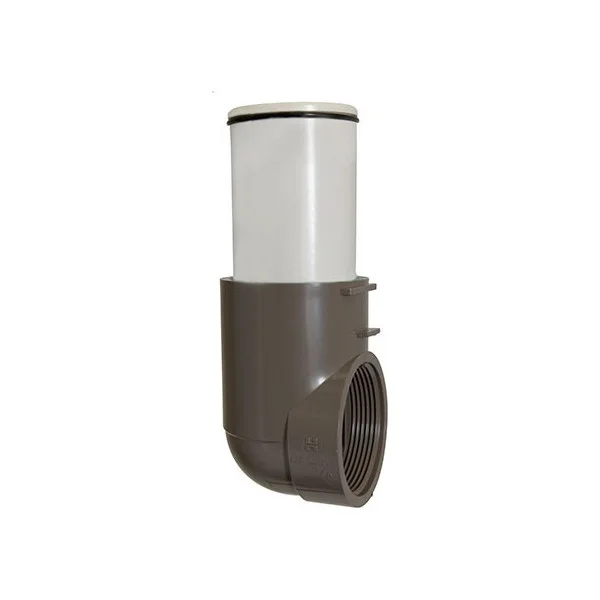

ชุดข้องอทางน้ำออกพร้อมโอริงถังกรองผ้า Hayward Outlet Elbow Assembly + O-Ring (DEX3620EA - รุ่น DE 3620)
ชุดข้องอทางน้ำออกประกอบสำเร็จ Hayward DE Filter Outlet Elbow Assembly แท้ รหัส DEX3620EA (ตำแหน่ง No.17b) สำหรับถังกรองผ้า Pro-Grid DE 3620 ขนาด 36 ตร.ฟุต นำเข้าส่งตรงจาก Hayward USA ชิ้นงานผลิตจากพลาสติกวิศวกรรมหนาพิเศษ ประกอบด้วยข้องอ 90 องศา สีเทาเข้มเกลียวในขนาด 2 นิ้ว FPT เสริมปีกสันคู่ (Double Reinforcement Ribs) เชื่อมต่อเข้ากับท่อสวมสีขาวขนาดยาวตรงสเปกถัง DE 3620 ด้วยน้ำยาประสานท่อ PVC สีฟ้า (Blue Solvent Weld) มาตรฐานโรงงาน พร้อมติดตั้งโอริงยางกันรั่วซึมสีดำ (DEX2400Z5) ในร่องบ่าปลายท่อด้านบน ทำหน้าที่ลำเลียงน้ำสะอาดที่ผ่านการกรองส่งออกผ่านผนังถังกรองกลับสู่สระว่ายน้ำ ทนทานต่อแรงดันน้ำและสารเคมีสระว่ายน้ำได้อย่างสมบูรณ์แบบ
แบบแปลนจำลอง 3 มิติ และมิติขนาดทางวิศวกรรม (Engineering Blueprint - mm / inch)
หน่วยวัด: มิลลิเมตร (นิ้ว)จุดเด่นและความสำคัญของชุดข้องอทางน้ำออกแท้ (Key Advantages)
อะไหล่แท้ตรงรุ่น DE 3620
รหัส DEX3620EA ความยาวท่อสวมสีขาว 305 มม. ออกแบบมาเฉพาะสำหรับถังกรองขนาด 36 ตร.ฟุต ประกอบพอดีกับตัวประกบบน
พร้อมโอริงกันรั่วในชุด
ติดตั้งโอริงยาง NBR รหัส DEX2400Z5 บนปลายท่อด้านบนมาให้ในตัว สวมเข้ากับท่อ Standpipe ได้แนบสนิท ป้องกันผงกรอง DE รั่วซึม
เกลียวในมาตรฐาน 2" FPT
ช่องทางน้ำออกเป็นเกลียวในขนาด 2 นิ้ว ขันต่อเข้ากับข้อต่อก้นถัง (Bulkhead Fitting) ได้แน่นหนา ไม่รั่วซึมภายใต้แรงดันน้ำสูง
โครงสร้าง PVC เสริมปีกคู่
มีสันปีกหล่อเสริมความแข็งแรง 2 ชั้น ทนทานต่อแรงบิด แรงดันน้ำ และการกัดกร่อนของคลอรีนเข้มข้น น้ำเกลือ และเคมีสระว่ายน้ำ
ข้อแนะนำและเทคนิคการติดตั้งชุดข้องอทางน้ำออก DEX3620EA
1. การติดตั้งเข้ากับข้อต่อก้นถัง: พันเทปพันเกลียวท่อประปา (PTFE Tape) รอบเกลียวตัวผู้ของข้อต่อก้นถังประมาณ 4-5 รอบ จากนั้นหมุนขันเกลียวในของข้องอเทาเข้าให้แน่นตึงมือพอดี ปรับให้ปลายท่อขาวชี้ตั้งฉากตรงขึ้นด้านบนในแนวดิ่ง
2. การดูแลโอริงกันรั่ว (DEX2400Z5): ชโลมจาระบีซิลิโคนสำหรับสระว่ายน้ำบางๆ รอบเส้นโอริงสีดำที่อยู่บนปลายท่อขาว (ห้ามใช้จาระบีปิโตรเลียมเด็ดขาด) เพื่อป้องกันโอริงฉีกขาดหรือบิดตัวขณะสวมท่อ Standpipe ลงมาครอบ
3. การสวมประกอบชุดแผงกรองผ้า: สวมท่อแกนกลางของตัวประกบบน (Top Collector Manifold DEX2400C) ลงมาครอบปลายท่อขาวให้มิดร่องโอริง สังเกตว่าท่อสวมลงสนิท ไม่เอียง เพื่อป้องกันน้ำและผงกรอง DE รั่วซึมข้ามช่อง
ถ่ายรูปเนมเพลตและชิ้นส่วนข้องอเดิมส่งช่วยตรวจสอบความถูกต้องได้ฟรี
