ชุดข้องอทางน้ำออกพร้อมโอริงถังกรองผ้า Hayward Outlet Elbow Assembly + O-Ring (DEX6020EA - รุ่น DE 6020)

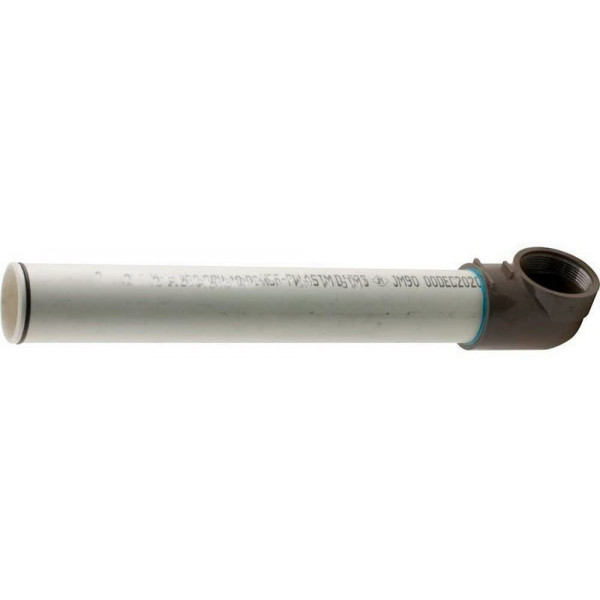

ชุดข้องอทางน้ำออกประกอบสำเร็จแนวตั้ง Hayward DE Filter Outlet Elbow Assembly แท้ รหัส DEX6020EA (ตำแหน่ง No.17d) สำหรับถังกรองผ้า Pro-Grid DE 6020 ขนาด 60 ตร.ฟุต นำเข้าตรงจาก Hayward USA ชิ้นงานผลิตจากพลาสติกวิศวกรรมหนาพิเศษ ประกอบด้วยข้องอ 90 องศาสีเทาเข้มเกลียวในขนาด 2 นิ้ว FPT ปั๊มรหัสเบ้า DE 2400-E พร้อมปีกสันคู่เสริมความแข็งแรง เชื่อมต่อเข้ากับท่อสวมสีขาวขนาดยาวพิเศษ (ความยาวรวม 610 มม. / 24 นิ้ว) ด้วยกาวเชื่อมท่อมาตรฐานโรงงาน พร้อมติดตั้งโอริงยางกันรั่วซึมสีดำแท้ (DEX2400Z5) ในร่องบ่าปลายท่อด้านล่าง ทำหน้าที่ลำเลียงน้ำสะอาดที่ผ่านการกรองจากตัวประกบบน (DEX2400C) ส่งออกผ่านผนังถังกรองกลับสู่สระว่ายน้ำ ทนทานต่อแรงดันน้ำหมุนเวียนรอบสูงและสารเคมีสระว่ายน้ำ ป้องกันผงกรอง DE รั่วซึมข้ามช่องได้อย่างสมบูรณ์แบบ
แบบแปลนจำลอง 3 มิติ และมิติขนาดทางวิศวกรรม (Engineering Blueprint - mm / inch)
หน่วยวัด: มิลลิเมตร (นิ้ว)จุดเด่นและความสำคัญของชุดข้องอทางน้ำออกแท้ (Key Advantages)
อะไหล่แท้ตรงรุ่น DE 6020
รหัส DEX6020EA ความยาวรวม 610 มม. (24 นิ้ว) ออกแบบมาเฉพาะสำหรับถังกรองขนาด 60 ตร.ฟุต (แผงผ้ากรองสูง 30 นิ้ว)
พร้อมโอริงกันรั่วในชุด
ติดตั้งโอริงยาง NBR รหัส DEX2400Z5 บนปลายท่อด้านล่างมาให้ในตัว สวมเข้ากับท่อ Standpipe ได้แนบสนิท ป้องกันผงกรอง DE รั่วซึม
เกลียวในมาตรฐาน 2" FPT
ช่องทางน้ำออกเป็นเกลียวในขนาด 2 นิ้ว ขันต่อเข้ากับข้อต่อก้นถัง (Bulkhead Fitting) ได้แน่นหนา ไม่รั่วซึมภายใต้แรงดันน้ำสูง
โครงสร้าง PVC เสริมปีกคู่
มีสันปีกหล่อเสริมความแข็งแรง 2 ชั้น ทนทานต่อแรงบิด แรงดันน้ำ และการกัดกร่อนของคลอรีนเข้มข้น น้ำเกลือ และเคมีสระว่ายน้ำ
ข้อแนะนำและเทคนิคการติดตั้งชุดข้องอทางน้ำออก DEX6020EA
1. การติดตั้งเข้ากับข้อต่อก้นถัง: พันเทปพันเกลียวท่อประปา (PTFE Tape) รอบเกลียวตัวผู้ของข้อต่อก้นถังประมาณ 4-5 รอบ จากนั้นหมุนขันเกลียวในของข้องอเทาเข้าให้แน่นตึงมือพอดี ปรับให้ปลายท่อขาวชี้ตั้งฉากตรงขึ้นด้านบนในแนวดิ่ง
2. การดูแลโอริงกันรั่ว (DEX2400Z5): ชโลมจาระบีซิลิโคนสำหรับสระว่ายน้ำบางๆ รอบเส้นโอริงสีดำที่อยู่บนปลายท่อขาว (ห้ามใช้จาระบีปิโตรเลียมเด็ดขาด) เพื่อป้องกันโอริงฉีกขาดหรือบิดตัวขณะสวมท่อแกนกลางของตัวประกบบนลงมาครอบ
3. การสวมประกอบชุดแผงกรองผ้า: สวมท่อแกนกลางของตัวประกบบน (Top Collector Manifold DEX2400C) ลงมาครอบปลายท่อขาวให้มิดร่องโอริง สังเกตว่าท่อสวมลงสนิท ไม่เอียง เพื่อป้องกันน้ำและผงกรอง DE รั่วซึมข้ามช่อง
