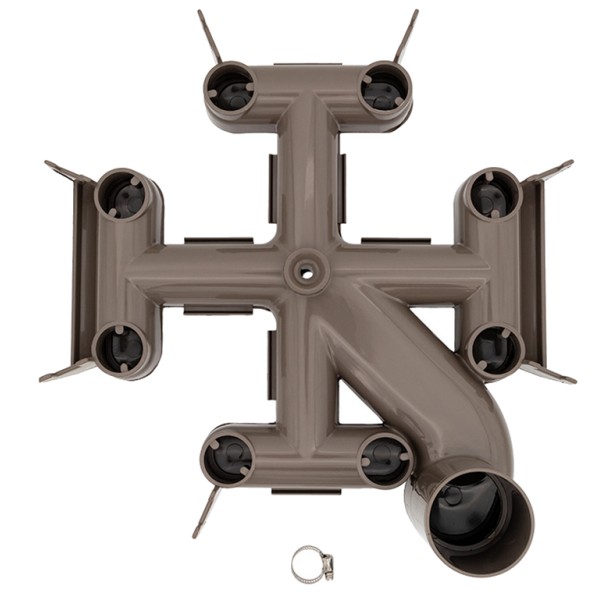

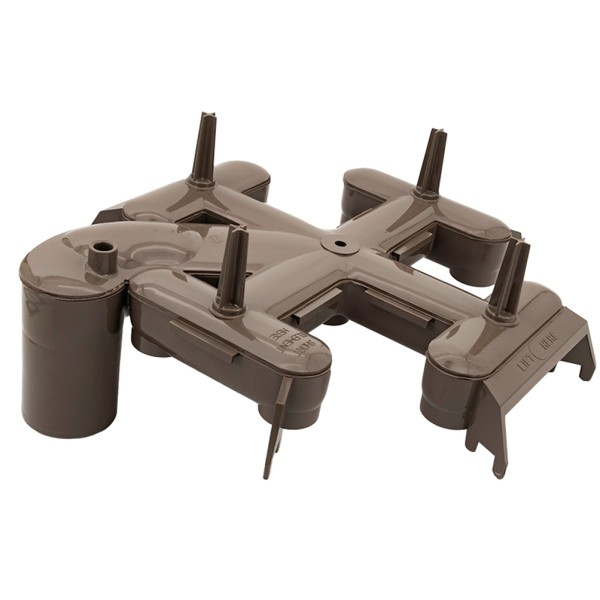

ตัวประกบบนแผงกรองผ้า Hayward DE Filter Top Collector Manifold (DEX2400C)
แผงท่อรวมน้ำและตัวประกบยึดแผงผ้ากรองด้านบน Hayward DE Filter Top Collector Manifold แท้ รหัส DEX2400C (ตำแหน่ง No.13) ชิ้นส่วนอะไหล่แท้โรงงาน Hayward USA ผลิตจากวัสดุเทอร์โมพลาสติกโพลิเมอร์สีแทน/บรอนซ์ทอง (Tan Engineered Polymer) เหนียว แข็งแกร่ง ทนทานต่อแรงดันน้ำและสารเคมีสระว่ายน้ำเป็นเลิศ ออกแบบโครงสร้างรูปกากบาท 4 แฉก พร้อมเบ้าสวมปากท่อแผงผ้ากรองครบชุด 8 ช่อง (7 แผ่นเต็ม + 1 แผ่นสั้น) ท่อโค้งรับน้ำสะอาดไหลลงสู่ท่อแกนกลาง Standpipe ขนาด 2 นิ้ว พร้อมอุปกรณ์เสริมครบชุด ได้แก่ ท่อระบายลม (Breather Tube), ตาข่ายดักผงกรอง (Air Relief Sock Screen) และแคลมป์รัดสแตนเลส

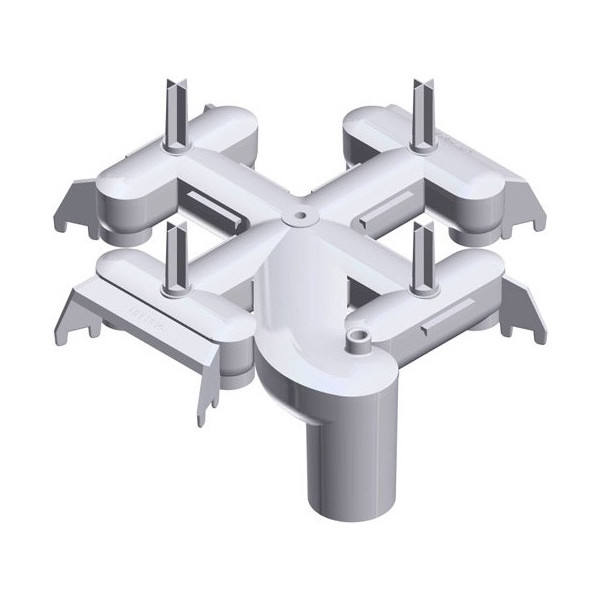

แบบแปลนจำลอง 3 มิติ และมิติขนาดทางวิศวกรรม (Engineering Blueprint - mm / inch)
หน่วยวัด: มิลลิเมตร (นิ้ว)จุดเด่นและความสำคัญของตัวประกบบนแท้ (Key Advantages)
อะไหล่แท้ตรงรุ่น 100%
รหัส DEX2400C นำเข้าของแท้จาก Hayward USA เบ้าสวมแผงผ้ากรอง 8 ช่อง และองศาท่อโค้งลง Standpipe แนบสนิทพอดี

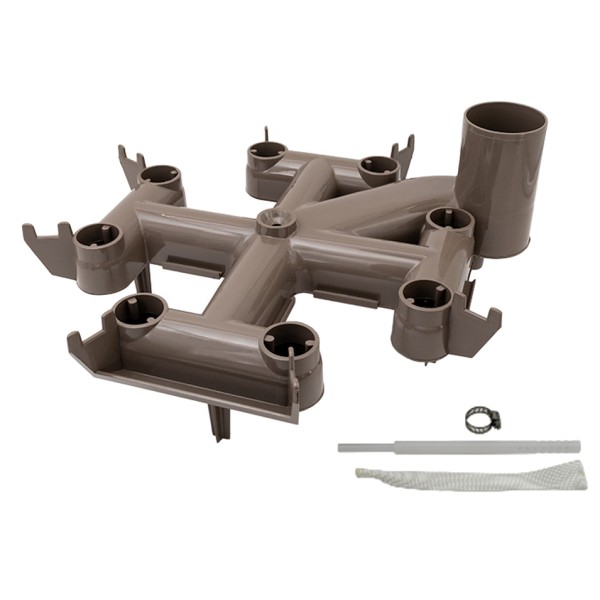

อุปกรณ์เสริมไล่ลมครบชุด
มาพร้อมท่อพลาสติกไล่ลม ตาข่ายดักผงกรอง (Breather Mesh Sock) และแคลมป์รัดสแตนเลสครบเซ็ต ป้องกันอากาศอัดดันโครงแผงกรอง
ปีกประคองจัดแนวแผงกรอง
มีปีกและเสานำศูนย์รอบด้าน ช่วยยึดแผงผ้ากรองทั้ง 8 แผ่นให้อยู่ในแนวขนานอย่างสมบูรณ์แบบ ป้องกันไม่ให้แผงเอียงหรือบิดเบี้ยว
เนื้อโพลิเมอร์สีแทนทนทานสูง
ผลิตจากเรซินโพลิเมอร์เกรดวิศวกรรมสีแทน (Tan Polymer) ทนแรงดันน้ำหมุนเวียน ไม่เปราะแตกง่าย ป้องกันผงกรอง DE รั่วเข้าสระ
ข้อแนะนำและเทคนิคการประกอบตัวประกบบน DEX2400C
1. ตำแหน่งติดตั้งแผ่นผ้ากรองแผ่นสั้น (Partial Grid): แผงผ้ากรองแผ่นสั้น 1 แผ่น จะต้องติดตั้งอยู่ตรงช่องเบ้าใต้แนวท่อโค้งส่งน้ำเสมอ เพื่อหลบแนวท่อทางน้ำออก ส่วนอีก 7 ช่องที่เหลือให้ใส่แผงผ้ากรองแผ่นเต็มมาตรฐาน
2. การติดตั้งตาข่ายดักผงกรอง (Breather Sock Assembly): สวมตาข่ายผ้ากรองเข้ากับปลายท่อพลาสติกไล่ลม แล้วรัดด้วยแคลมป์สแตนเลสให้แน่นหนา ก่อนเสียบเข้ากับเบ้ารูไล่ลมบนตัว Manifold เพื่อป้องกันฟองอากาศสะสมดันโครงแผงกรอง และป้องกันผงกรอง DE หลุดเล็ดลอดย้อนเข้าสระ
3. การขันล็อกแกน Tie-Rod: สวมแหวนรองสแตนเลส (ECX1109 No.12) และขันน็อตล็อก (ECX176865 No.11) เข้ากับแกนเกลียวให้แน่นตึงมือพอดี สังเกตว่าปากท่อแผงผ้ากรองทั้ง 8 แผ่นจมมิดสนิทลงในร่องบ่าทุกช่องก่อนปิดฝาถังกรอง
ถ่ายรูปเนมเพลตและชุดแผงกรองเดิมส่งช่วยตรวจสอบความถูกต้องได้ฟรี
