NO.12 ECX1109 แหวนรองน็อต กรองผ้า DE FILTER [WASHER, 5/16"] - 1 View larger

NO.12 ECX1109 แหวนรองน็อต กรองผ้า DE FILTER [WASHER, 5/16"]

Hayward

ECX1109

10011082

New product

2026-12-25

Instock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿273.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ
Description

NO.12 ECX1109 แหวนรองน็อต กรองผ้า DE FILTER [WASHER, 5/16"]

อะไหล่แท้ตรงรุ่น 100% (OEM PARTS) ตำแหน่งอะไหล่ No.12 ในไดอะแกรมถังกรอง SKU: ECX1109

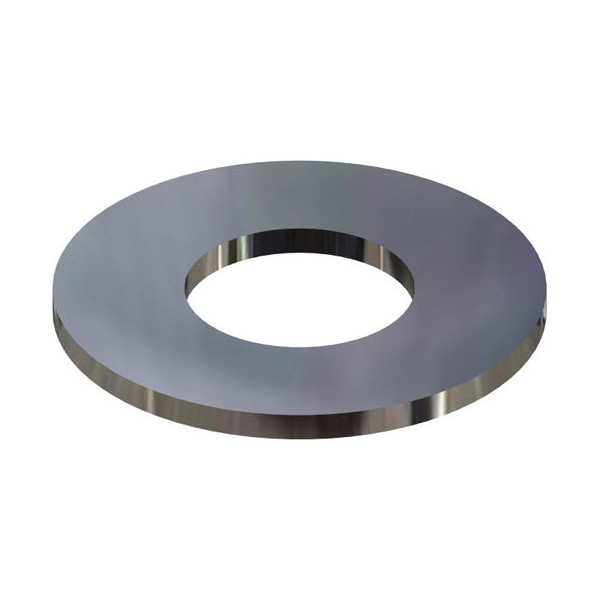

แหวนรองน็อตแผงกรองผ้า Hayward DE Filter Flat Washer 5/16" (ECX1109)

แหวนอีแปะสแตนเลสรองน็อตล็อกแผงผ้ากรอง Hayward Flat Washer แท้ รหัส ECX1109 (ตำแหน่ง No.12) นำเข้าส่งตรงจาก Hayward USA ผลิตจากสแตนเลสสตีลเกรดทะเล 316 (Marine Grade 316 Stainless Steel) แท้ 100% ออกแบบสำหรับสวมเข้ากับแกนเกลียวยึดแผงผ้ากรอง (Tie Rod) ขนาด 5/16 นิ้ว ติดตั้งรองใต้ตัวน็อตล็อกแผงกรอง (Retainer Nut ECX176865 No.11) ทำหน้าที่กระจายแรงกดสม่ำเสมอบนแผงท่อรวมน้ำด้านบน (Top Collector Manifold) ป้องกันไม่ให้เนื้อพลาสติกแตกหักหรือเป็นรอยเสียหาย ทนทานต่อการแช่ในน้ำคลอรีน น้ำเกลือ และผงกรอง DE ตลอดอายุการใช้งาน

แบบแปลนจำลอง 3 มิติ และมิติขนาดทางวิศวกรรม (Engineering Blueprint - mm / inch)

หน่วยวัด: มิลลิเมตร (นิ้ว)
หนา: 1.8 mmหน้าตัดแหวนตัน (Solid) OD: Ø 19.0 mm [3/4"] ID: Ø 8.7 mm [สวมแกน 5/16"] หนา: 1.8 mm [0.07"] สแตนเลสสตีลเกรดทะเล 316 ทนการกัดกร่อนจากคลอรีนและเกลือ 100% รองใต้น็อต No.11 (ECX176865) กระจายแรงบีบอัดบนท่อรับน้ำ Manifold HAYWARD GENUINE OEM ECX1109 (No.12) FLAT WASHER 5/16" DE FILTER

จุดเด่นและความสำคัญของแหวนรองแท้ (Key Advantages)

อะไหล่แท้ตรงรุ่น 100%

รหัส ECX1109 (ตำแหน่ง No.12) สเปกแท้ส่งตรงจาก Hayward USA ขนาดรูในและวงนอกพอดีเป๊ะกับแกน Tie Rod ถังกรอง DE

สแตนเลสสตีลเกรดทะเล 316

ผลิตจากสแตนเลส 316 แท้ ทนทานต่อการเกิดสนิมและการกัดกร่อนจากคลอรีน น้ำเกลือ และสารเคมีสระว่ายน้ำ แม้แช่อยู่ในน้ำตลอดเวลา

กระจายแรงกด ป้องกันพลาสติกแตก

ช่วยกระจายแรงขันจากน็อต No.11 ไปยังเบ้าท่อรวมน้ำด้านบน (Manifold) ป้องกันไม่ให้พลาสติกเป็นรอยกดลึก แตกร้าว หรือเสียรูป

แบนเรียบไร้ครีบคม

ผ่านกระบวนการปั๊มขึ้นรูปและลบมุมอย่างประณีต หน้าสัมผัสแบนเรียบสนิท ช่วยให้น็อตขันได้แน่น ไม่คลายตัวจากการสั่นสะเทือน

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Official Hayward Part
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์สินค้า (Brand)
HAYWARD (นำเข้าของแท้จากสหรัฐอเมริกา)
รหัสสินค้า / SKU
ECX1109
ตำแหน่งในไดอะแกรม
No. 12 แหวนรองน็อตแผงกรองผ้า (Washer, 5/16")
ขนาดแกนที่รองรับ (Size Fit)
แกนเกลียวสแตนเลส Tie Rod ขนาด 5/16 นิ้ว (7.94 มม.)
มิติขนาด (Dimensions)
เส้นผ่านศูนย์กลางวงนอก (OD) 19.0 มม. (3/4") | รูใน (ID) 8.7 มม. (11/32") | ความหนา 1.8 มม. (0.07")
วัสดุ (Material)
สแตนเลสสตีลเกรดทะเล 316 (Marine Grade 316 Stainless Steel) ป้องกันสนิม 100%
ชิ้นส่วนที่ใช้งานร่วมกัน
น็อตล็อกแผงกรอง (ECX176865 No.11), แกนเกลียว Tie Rod, ท่อรวมน้ำ Manifold
รุ่นถังกรองที่รองรับ (Compatibility)
ถังกรองผ้า Hayward Pro-Grid D.E. ทุกรุ่น (DE2420, DE3620, DE4820, DE6020, DE7220) และถังกรอง Micro-Clear Series
สภาพสินค้า (Condition)
สินค้าใหม่มือหนึ่ง (New product)
การจัดส่งและบริการ
สินค้าสต๊อกแน่น จัดส่งด่วนจาก กทม

ข้อแนะนำและเทคนิคการติดตั้งแหวนรองน็อต ECX1109

1. ลำดับการประกอบที่ถูกต้อง: สวมแหวนรอง ECX1109 เข้ากับปลายแกน Tie Rod ให้แนบสนิทกับเบ้าพลาสติกของท่อรวมน้ำด้านบน (Top Collector Manifold) ก่อน แล้วจึงตามด้วยน็อตล็อก ECX176865 เสมอ ห้ามลืมใส่แหวนรองเด็ดขาด เพราะขอบเหลี่ยมของน็อตจะกัดเนื้อพลาสติกจนแตกร้าว
2. ตรวจสอบความเรียบสะอาด: เช็ดคราบผงกรอง DE และตะกรันสารเคมีออกจากเบ้าท่อก่อนวางแหวน เพื่อให้แหวนแนบระนาบขนาน 100% กระจายแรงบีบอัดได้อย่างสมบูรณ์
3. แรงบิดในการขันน็อต: ใช้ประแจขันน็อตให้แน่นตึงมือพอดี สังเกตว่าแผงผ้ากรองทั้ง 8 แผ่นถูกดึงประกบเข้าเบ้าสนิทพอดี ไม่จำเป็นต้องขันอัดจนแหวนโก่งงอ

ถ่ายรูปเนมเพลตและชุดแผงกรองเดิมส่งช่วยตรวจสอบความถูกต้องได้ฟรี
