ชุดข้องอทางน้ำออกพร้อมโอริงถังกรองผ้า Hayward Outlet Elbow Assembly + O-Ring (DEX2420EA - รุ่น DE 2420)

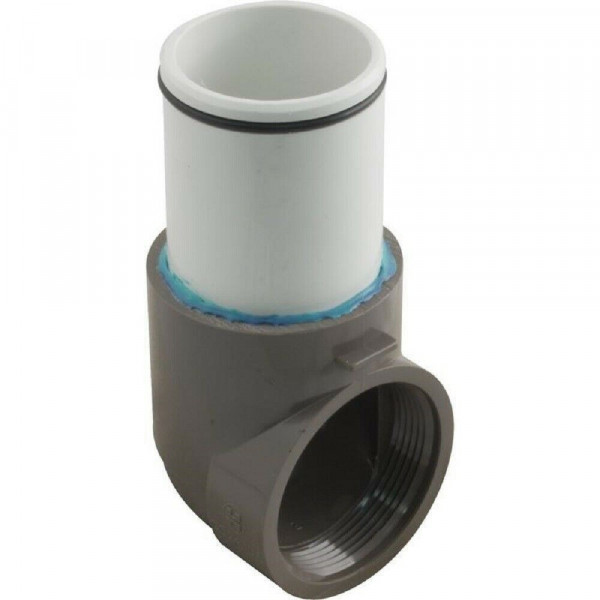

ชุดข้องอทางน้ำออกประกอบสำเร็จ Hayward DE Filter Outlet Elbow Assembly แท้ รหัส DEX2420EA (ตำแหน่ง No.17a) สำหรับถังกรองผ้า Pro-Grid DE 2420 นำเข้าส่งตรงจาก Hayward USA ชิ้นงานผลิตจากพลาสติกวิศวกรรมหนาพิเศษ ประกอบด้วยข้องอ 90 องศา สีเทาเข้มเกลียวในขนาด 2 นิ้ว FPT เชื่อมต่อเข้ากับท่อสวมสีขาวด้วยน้ำยาประสานท่อ PVC สีฟ้า (Blue Solvent Weld) มาตรฐานโรงงานอย่างแน่นหนาไร้รอยรั่ว พร้อมติดตั้งโอริงยางกันรั่วซึมสีดำ (DEX2400Z5) ในร่องบ่าปลายท่อด้านบน ทำหน้าที่เป็นทางผ่านของน้ำสะอาดที่ผ่านการกรองจากตัวประกบบน (DEX2400C) ส่งออกผ่านผนังถังกรองกลับสู่สระว่ายน้ำ ทนทานต่อแรงดันน้ำและสารเคมีสระว่ายน้ำได้อย่างสมบูรณ์แบบ
แบบแปลนจำลอง 3 มิติ และมิติขนาดทางวิศวกรรม (Engineering Blueprint - mm / inch)
หน่วยวัด: มิลลิเมตร (นิ้ว)จุดเด่นและความสำคัญของชุดข้องอทางน้ำออกแท้ (Key Advantages)
อะไหล่แท้ประกอบสำเร็จ
รหัส DEX2420EA ประกอบท่อขาวเข้ากับข้องอเทาด้วยกาวประสานท่อ PVC สีฟ้าและใส่โอริงมาให้เรียบร้อยจากโรงงาน Hayward USA
พร้อมโอริงกันรั่วในชุด
ติดตั้งโอริงยาง NBR รหัส DEX2400Z5 บนปลายท่อด้านบนมาให้ในตัว สวมเข้ากับท่อ Standpipe ได้แนบสนิท ป้องกันผงกรอง DE รั่วซึม
เกลียวในมาตรฐาน 2" FPT
ช่องทางน้ำออกเป็นเกลียวในขนาด 2 นิ้ว ขันต่อเข้ากับข้อต่อก้นถัง (Bulkhead Fitting) ได้แน่นหนา ไม่รั่วซึมภายใต้แรงดันน้ำสูง
โครงสร้าง PVC หนาพิเศษ
ทนต่อแรงกระแทกและแรงดันน้ำหมุนเวียนรอบสูง ทนทานต่อการกัดกร่อนของคลอรีนเข้มข้น น้ำเกลือ และสารเคมีดูแลสระว่ายน้ำ
ข้อแนะนำและเทคนิคการติดตั้งชุดข้องอทางน้ำออก DEX2420EA
1. การติดตั้งเข้ากับข้อต่อก้นถัง: พันเทปพันเกลียวท่อประปา (PTFE Tape) รอบเกลียวตัวผู้ของข้อต่อก้นถังประมาณ 4-5 รอบ จากนั้นหมุนขันเกลียวในของข้องอเทาเข้าให้แน่นตึงมือพอดี ปรับให้ปลายท่อขาวชี้ตั้งฉากตรงขึ้นด้านบนในแนวดิ่ง
2. การดูแลโอริงกันรั่ว (DEX2400Z5): ชโลมจาระบีซิลิโคนสำหรับสระว่ายน้ำบางๆ รอบเส้นโอริงสีดำที่อยู่บนปลายท่อขาว (ห้ามใช้จาระบีปิโตรเลียมเด็ดขาด) เพื่อป้องกันโอริงฉีกขาดหรือบิดตัวขณะสวมท่อ Standpipe ลงมาครอบ
3. การสวมประกอบชุดแผงกรองผ้า: สวมท่อแกนกลางของตัวประกบบน (Top Collector Manifold DEX2400C) ลงมาครอบปลายท่อขาวให้มิดร่องโอริง สังเกตว่าท่อสวมลงสนิท ไม่เอียง เพื่อป้องกันน้ำและผงกรอง DE รั่วซึมข้ามช่อง
