วาล์ว UPVC Astralpool (Astralpool UPVC Valves) นวัตกรรมวาล์วและอุปกรณ์ควบคุมการไหลของน้ำมาตรฐานยุโรปสำหรับสระว่ายน้ำ
ระบบท่อและวาล์วควบคุมทิศทางการไหลของน้ำ ถือเป็นเส้นเลือดใหญ่และโครงสร้างพื้นฐานที่มีความสำคัญสูงสุดในงานวิศวกรรมสระว่ายน้ำและระบบบำบัดน้ำ การเลือกใช้วาล์วที่ไม่ได้มาตรฐานหรือใช้วัสดุที่ไม่ทนต่อสารเคมี อาจนำไปสู่ปัญหาการรั่วซึม แรงดันตก การสูญเสียแรงดูดของปั๊มกรอง (Loss of Prime) ตลอดจนการกัดกร่อนจากคลอรีนเข้มข้นและน้ำเค็ม วาล์ว UPVC Astralpool (Astralpool Unplasticized Polyvinyl Chloride Valves) จากกลุ่ม Fluidra ประเทศสเปน จึงได้รับการยอมรับจากวิศวกรระบบน้ำและช่างผู้เชี่ยวชาญทั่วโลกในฐานะวาล์วคุณภาพระดับพรีเมียม ที่ออกแบบมาสำหรับระบบหมุนเวียนน้ำสระว่ายน้ำ สวนน้ำ พูลวิลล่า โรงแรม และระบบท่อส่งของเหลวในอุตสาหกรรมเคมีโดยเฉพาะ
หมวดหมู่นี้รวบรวมวาล์ว UPVC และอุปกรณ์เชื่อมต่อของ Astralpool อย่างครบวงจร ตอบสนองทุกฟังก์ชันการจัดการระบบท่อ ได้แก่ บอลวาล์ว UPVC (Ball Valves) แบบสวมท่อขนาด 1.0 ถึง 3.0 นิ้ว, สปริงเช็ควาล์ว UPVC (Spring Check Valves) ขนาด 1.0 ถึง 4.0 นิ้ว ป้องกันค้อนน้ำ (Water Hammer) และการไหลย้อนกลับ, ฟุตวาล์ว UPVC (Foot Valves / Ball Foot Valves) ขนาด 1.5 ถึง 4.0 นิ้ว รักษาน้ำในท่อดูด, เวเฟอร์เช็ควาล์ว (Check Valve Without Flange) ขนาด 2.5 ถึง 6.0 นิ้ว สำหรับระบบท่อเมนใหญ่, บัตเตอร์ฟลายวาล์ว UPVC (Butterfly Valves) ขนาด D.75 (2.5 นิ้ว) ถึง D.225 (8.0 นิ้ว) สำหรับควบคุมการไหลปริมาณมาก พร้อมชุดหน้าแปลนและแหวนรอง (Flange Adaptor + Backing Ring) ทุกชิ้นส่วนผลิตจากเม็ดพลาสติก UPVC บริสุทธิ์เกรดหนาพิเศษ ผสานซีล EPDM และ PTFE ที่ทนต่อรังสี UV และแรงดันน้ำสูงสุด 10 ถึง 16 Bar มั่นใจได้ในความทนทาน ปลอดสนิม และอายุการใช้งานที่ยาวนานนับสิบปี
เกณฑ์มาตรฐานและจุดเด่นทางวิศวกรรมของวาล์ว UPVC Astralpool
ผลิตจากเนื้อพลาสติก Unplasticized Polyvinyl Chloride (UPVC) เกรดบริสุทธิ์ ไร้สารตะกั่วและสารพิษ ไม่กรอบแตกง่ายเมื่อตากแดด ทนทานต่อการกัดกร่อนของคลอรีน กรดเกลือ น้ำเค็มจากเครื่องเกลือ และสารเคมีสระว่ายน้ำทุกชนิดได้อย่างสมบูรณ์แบบ
กลไกสปริงเช็ควาล์วผลิตจากสแตนเลสสตีลเกรดทนการกัดกร่อน ทำงานร่วมกับหน้าสัมผัสยาง EPDM ปิดกั้นการไหลย้อนกลับได้อย่างรวดเร็ว ป้องกันแรงกระแทกจากคลื่นค้อนน้ำ (Water Hammer) ที่อาจสร้างความเสียหายแก่ปั๊มกรองและเครื่องทำความร้อน
โครงสร้างผนังวาล์วหนาพิเศษ รองรับแรงดันใช้งานสูงสุด (Working Pressure) ได้ถึง 10 - 16 Bar (PN10/PN16) ซีลโอริงและเบ้าลูกบอลผลิตจาก PTFE และ EPDM ชั้นเลิศ ป้องกันการรั่วซึมได้ 100% หมุนเปิด-ปิดได้อย่างนุ่มนวล ไม่ติดขัดตลอดอายุการใช้งาน
ออกแบบภายในตัววาล์วแบบ Full Bore (รูน้ำผ่านเต็มท่อ) ช่วยลดแรงเสียดทานและแรงดันสูญเสีย (Head Loss) ในระบบท่อให้น้อยที่สุด น้ำไหลเวียนได้อย่างเต็มพิกัด เพิ่มประสิทธิภาพการหมุนเวียนน้ำของปั๊มและช่วยประหยัดพลังงานไฟฟ้าของระบบสระว่ายน้ำ
เจาะลึกประเภทวาล์ว UPVC Astralpool สำหรับงานระบบท่อสระว่ายน้ำ
1. บอลวาล์ว UPVC Astralpool (UPVC Ball Valves): วาล์วควบคุมการเปิด-ปิดน้ำแบบควอเตอร์เทิร์น (Quarter-Turn 90 องศา) ที่ได้รับความนิยมสูงสุดในห้องเครื่องสระว่ายน้ำ โดดเด่นด้วยดีไซน์ True Union ที่มีเกลียวล็อกหัว-ท้าย ช่วยให้สามารถถอดเปลี่ยนหรือซ่อมบำรุงตัววาล์วได้โดยไม่ต้องตัดต่อท่อเมน ลูกบอลภายในมีความกลมมนเรียบเนียน หมุนเปิด-ปิดได้เบามือด้วยด้ามจับโพลีเมอร์แข็งแรง รองรับขนาดท่อสวมตั้งแต่ 1.0 นิ้ว, 1.5 นิ้ว, 2.0 นิ้ว, 2.5 นิ้ว ไปจนถึง 3.0 นิ้ว ทนแรงดันได้ถึง 10 - 16 Bar เหมาะสำหรับติดตั้งบริเวณท่อดูดสกิมเมอร์ ท่อเมนเดรน ท่อน้ำล้น และท่อจ่ายน้ำหัวจ่าย (Inlet) ทุกจุด
2. สปริงเช็ควาล์ว และ เวเฟอร์เช็ควาล์ว Astralpool (Check Valves): อุปกรณ์ป้องกันการไหลย้อนกลับของน้ำที่มีความสำคัญยิ่งยวดต่อความปลอดภัยของระบบ โดย สปริงเช็ควาล์ว UPVC (Spring Check Valve) ขนาด 1.0 ถึง 4.0 นิ้ว ติดตั้งสปริงสแตนเลสคุณภาพสูงที่จะดันแผ่นดิสก์ปิดช่องทางน้ำทันทีเมื่อน้ำหยุดไหล ป้องกันไม่ให้น้ำจากสระไหลย้อนกลับเข้าสู่ห้องเครื่องหรือทำลายสารกรองในถังกรองทราย ขณะที่ เช็ควาล์วแบบไม่มีหน้าแปลนหรือเวเฟอร์เช็ควาล์ว (Check Valve Without Flange) ขนาด 2.5 นิ้ว ถึง 6.0 นิ้ว ถูกออกแบบให้มีความบาง ประหยัดพื้นที่การติดตั้ง เหมาะอย่างยิ่งสำหรับสอดระหว่างหน้าแปลนในระบบท่อส่งน้ำหลักขนาดใหญ่ของสระว่ายน้ำพาณิชย์

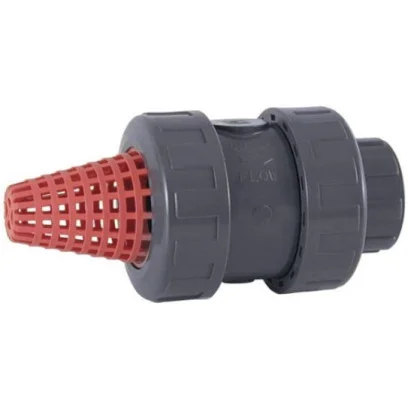

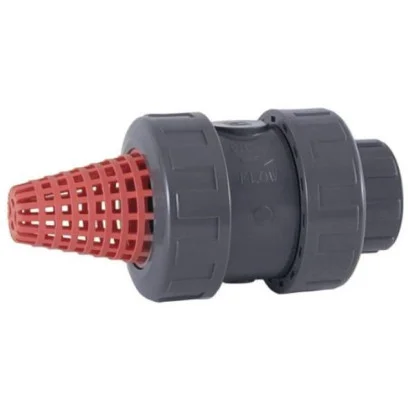

3. ฟุตวาล์ว UPVC แบบสปริง และ บอลฟุตวาล์ว Astralpool (Foot Valves): วาล์วกันน้ำย้อนที่ออกแบบมาสำหรับติดตั้งบริเวณปลายท่อดูดในถังสำรองน้ำ (Surge Tank) หรือก้นบ่อน้ำดิบ โดยมีให้เลือกทั้งแบบ Spring Foot Valve ขนาด 1.5 ถึง 4.0 นิ้ว และแบบ Ball Foot Valve ขนาด 1.5 ถึง 4.0 นิ้ว ตัววาล์วมาพร้อมตะแกรงกรอง (Strainer Screen) ในตัว ป้องกันไม่ให้เศษใบไม้ กรวด หิน หรือสิ่งแปลกปลอมขนาดใหญ่หลุดเข้าไปในท่อดูด พร้อมทั้งทำหน้าที่กักเก็บน้ำไว้ในท่อดูดตลอดเวลา ช่วยให้ปั๊มน้ำสามารถดูดน้ำได้ทันทีเมื่อเริ่มเดินเครื่อง (Self-Priming) ป้องกันปัญหาปั๊มสูญเสียแรงดูดหรือทำงานแบบแห้ง (Dry Run) ซึ่งเป็นสาเหตุหลักที่ทำให้แมคคานิคอลซีลและใบพัดปั๊มชำรุดเสียหาย

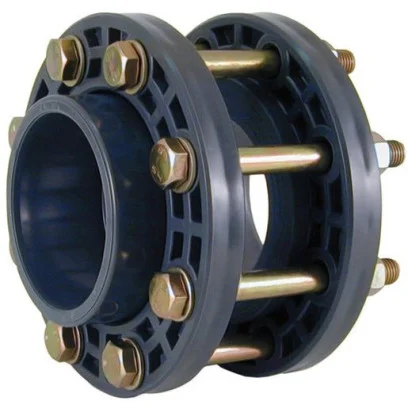

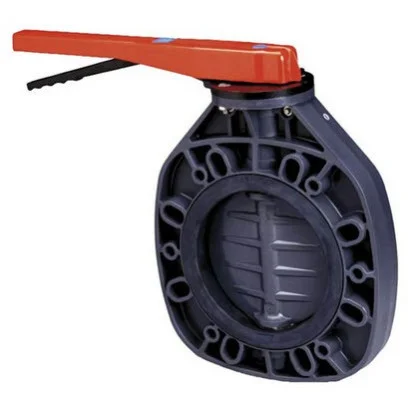

4. บัตเตอร์ฟลายวาล์ว UPVC และ หน้าแปลนเชื่อมต่อ Astralpool (Butterfly Valves & Flanges): วาล์วปีกผีเสื้อเกรดอุตสาหกรรมสำหรับควบคุมและหรี่อัตราการไหลเวียนของน้ำในท่อเมนขนาดใหญ่ ขนาดตั้งแต่ D.75 (2.5 นิ้ว), D.90 (3.0 นิ้ว), D.110 (4.0 นิ้ว), D.140 (5.0 นิ้ว), D.160 (6.0 นิ้ว) จนถึง D.200-225 (8.0 นิ้ว) ตัวเรือนผลิตจาก UPVC หนาพิเศษ แกนเพลาทำจากเหล็กชุบสังกะสีหรือสแตนเลส แข็งแกร่ง ทนแรงบิดสูง ด้ามโยกปรับองศาได้ละเอียด ใช้งานควบคู่กับ ชุดข้อต่อหน้าแปลนและแหวนรองหลัง (Flange Adaptor + Backing Ring) ขนาด 2.5 ถึง 8.0 นิ้ว สำหรับต่อเชื่อมระบบท่อเข้ากับอุปกรณ์ขนาดใหญ่อย่างปลอดภัย ไร้รอยรั่วซึม
ตารางข้อมูลจำเพาะและเปรียบเทียบวาล์ว UPVC Astralpool แต่ละรุ่น
| รุ่นอุปกรณ์ (Model) | รหัสสินค้า | ประเภทวาล์ว | ข้อมูลจำเพาะ / พิกัดแรงดัน | ตำแหน่งติดตั้งที่เหมาะสม | ราคามาตรฐาน |
|---|---|---|---|---|---|
| Astralpool บอลวาล์ว UPVC 1.5" | 07270 | บอลวาล์ว True Union | ท่อสวม 1.5 นิ้ว / PN16 | ท่อกรอง / สกิมเมอร์ / สระขนาดเล็ก-กลาง | 10 บาท |
| Astralpool บอลวาล์ว UPVC 2.0" | 09771 | บอลวาล์ว True Union | ท่อสวม 2.0 นิ้ว / PN16 | ท่อเมนสระ / ท่อดูด-จ่ายมาตรฐาน | 10 บาท |
| เช็ควาล์ว UPVC 2" แบบสปริง | 09790 | สปริงเช็ควาล์วกันย้อน | ท่อสวม 2.0 นิ้ว / สปริงสแตนเลส | ท่อหลังปั๊มกรอง / ท่อจ่ายฮีตเตอร์ | 974 บาท |
| เช็ควาล์ว UPVC 3" แบบสปริง | 09792 | สปริงเช็ควาล์วกันย้อน | ท่อสวม 3.0 นิ้ว / สปริงสแตนเลส | ท่อเมนหลัก / สระขนาดใหญ่และพาณิชย์ | 2,862 บาท |
| Foot Valve UPVC 2" Spring | 09784 | ฟุตวาล์วแบบสปริงพร้อมตะแกรง | ท่อสวม 2.0 นิ้ว / ตะแกรงกรองขยะ | ปลายท่อดูด Surge Tank / ป้องกันปั๊มแห้ง | 974 บาท |
| Foot Valve UPVC 3" Spring | 09786 | ฟุตวาล์วแบบสปริงพร้อมตะแกรง | ท่อสวม 3.0 นิ้ว / ตะแกรงกรองขยะ | ปลายท่อดูดขนาดใหญ่ / สระน้ำล้นพาณิชย์ | 3,180 บาท |
| Check Valve 3" Without Flange | 08985 | เวเฟอร์เช็ควาล์วประหยัดพื้นที่ | ขนาด 3.0 นิ้ว / ประกบระหว่างหน้าแปลน | ระบบท่อเมนใหญ่ / พื้นที่ห้องเครื่องจำกัด | 1,112 บาท |
| Check Valve 4" Without Flange | 08986 | เวเฟอร์เช็ควาล์วประหยัดพื้นที่ | ขนาด 4.0 นิ้ว / ประกบระหว่างหน้าแปลน | ท่อเมนส่งน้ำสระสวนน้ำ / สระโอลิมปิก | 1,314 บาท |
| Butterfly Valve D.90 (3") UPVC | 02582 | วาล์วปีกผีเสื้อหรี่น้ำ | ขนาด D.90 (3 นิ้ว) / แกนเหล็กชุบสังกะสี | ควบคุมอัตราการไหลท่อเมนหลัก | 4,146 บาท |
| Butterfly Valve D.110 (4") UPVC | 02583 | วาล์วปีกผีเสื้อหรี่น้ำ | ขนาด D.110 (4 นิ้ว) / แกนเหล็กชุบสังกะสี | ท่อส่งน้ำขนาดใหญ่ / งานระบบสวนน้ำ | 4,485 บาท |
| Flange Adaptor + Backing Ring 3" | 09801 | ชุดข้อต่อหน้าแปลนและแหวนรอง | ขนาด 3.0 นิ้ว / เชื่อมต่อท่อ UPVC | ต่อร่วมกับบัตเตอร์ฟลายวาล์วและปั๊ม | 2,215 บาท |
| UPVC Ball Foot Valve 3" | 35839 | บอลฟุตวาล์วระบบลูกบอล | ขนาด 3.0 นิ้ว / บอลซีล EPDM | ปลายท่อดูด / กักเก็บน้ำในเส้นท่อ | 5,111 บาท |
แนวทางการติดตั้งและขั้นตอนการประสานท่อ UPVC อย่างถูกต้อง
- การเตรียมผิวท่อและการทากาวประสาน (Solvent Welding): ทำความสะอาดผิวท่อและข้อต่อสวมของวาล์วด้วยน้ำยาทำความสะอาด (Cleaner/Primer) เพื่อลบคราบไขมัน จากนั้นทากาวประสานท่อ UPVC อย่างสม่ำเสมอ สวมท่อเข้ากับตัววาล์วให้สุดและบิดท่อ 1/4 รอบเพื่อกระจายกาวให้ทั่ว จับค้างไว้ 20 - 30 วินาที และทิ้งไว้ให้กาวเซ็ตตัวอย่างน้อย 24 ชั่วโมงก่อนเปิดรับแรงดันน้ำจริง
- การสังเกตทิศทางการไหล (Flow Direction Verification): ในการติดตั้งสปริงเช็ควาล์วและฟุตวาล์ว Astralpool ต้องสังเกตเครื่องหมายลูกศรที่ตัวเรือนวาล์วเสมอ โดยหัวลูกศรต้องชี้ไปในทิศทางที่น้ำไหลเข้าสู่ระบบ เพื่อให้สปริงและลิ้นวาล์วเปิดทางให้น้ำผ่านได้ และปิดกั้นทันทีเมื่อน้ำหยุดไหล
- การติดตั้งหน้าแปลนและขันโบลท์สลับไขว้ (Flange Bolt Tightening): สำหรับบัตเตอร์ฟลายวาล์วและ Flange Adaptor ต้องจัดตำแหน่งปะเก็นยางให้อยู่กึ่งกลางหน้าแปลน และขันน็อตตัวผู้-ตัวเมียตามแนวทแยงมุมสลับไขว้ (Star Pattern) ด้วยประแจปอนด์อย่างค่อยเป็นค่อยไป เพื่อกระจายแรงกดให้ระนาบหน้าแปลนแนบสนิทเท่ากัน ป้องกันหน้าแปลนโก่งงอหรือแตกร้าว
- การจัดวางตำแหน่งวาล์วเพื่อการบำรุงรักษา (Maintenance Accessibility): ควรติดตั้งวาล์วในตำแหน่งที่เข้าถึงและหมุนโยกได้สะดวก โดยบอลวาล์ว Astralpool แบบ True Union ควรเผื่อระยะพื้นที่สำหรับหมุนคลายเกลียวยูเนียนหัว-ท้าย เพื่อให้สามารถยกตัววาล์วออกมาทำความสะอาดหรือเปลี่ยนโอริงได้ง่ายโดยไม่ต้องตัดท่อ
ข้อแนะนำด้านความปลอดภัยและการบำรุงรักษาวาล์ว UPVC เชิงป้องกัน
- ห้ามใช้ความร้อนหรือเปลวไฟดัดท่อใกล้วาล์ว: ห้ามใช้ไฟลนท่อใกล้ตัววาล์ว UPVC โดยเด็ดขาด เนื่องจากความร้อนสูงจะทำให้เนื้อพลาสติกเสียรูปทรง และทำลายซีลยาง EPDM/PTFE ภายในตัววาล์วจนเกิดการรั่วซึมถาวร
- การหล่อลื่นซีลโอริงด้วยซิลิโคนสังเคราะห์เท่านั้น: ในการถอดล้างประกอบวาล์ว ควรทาหล่อลื่นซีลโอริงด้วยจาระบีซิลิโคนบริสุทธิ์ (100% Silicone Lubricant) ห้ามใช้น้ำมันปิโตรเลียมหรือจาระบีสังเคราะห์ทั่วไปที่อาจทำปฏิกิริยากัดกร่อนเนื้อยาง EPDM ให้บวมเปื่อย
- การเปิด-ปิดวาล์วอย่างนุ่มนวลป้องกัน Water Hammer: ควรหมุนเปิดและปิดวาล์วอย่างช้าๆ โดยเฉพาะบัตเตอร์ฟลายวาล์วและบอลวาล์วขนาดใหญ่ เพื่อป้องกันคลื่นแรงกระแทกค้อนน้ำ (Water Hammer) ที่เกิดจากการหยุดกระแสน้ำกะทันหัน ซึ่งอาจส่งผลให้ท่อส่งน้ำและข้อต่อฉีกขาดเสียหาย
- การทดสอบแรงดันน้ำก่อนเริ่มใช้งานระบบ (Hydrostatic Pressure Test): หลังการติดตั้งเสร็จสมบูรณ์ ควรทำการทดสอบแรงดันน้ำที่ 1.5 เท่าของแรงดันใช้งานจริงเป็นเวลาอย่างน้อย 2 ชั่วโมง เพื่อตรวจเช็กความแน่นหนาของทุกรอยต่อและซีลวาล์วก่อนทำการฝังกลบท่อหรือปิดฝาช่องชาร์ป
