จุดเด่นและประสิทธิภาพของชุดหน้าแปลน AstralPool Kit 6" (#09803)
ออกแบบมาสำหรับประกบติดตั้งเข้ากับวาล์วปีกผีเสื้อ (Butterfly Valve 6") และเช็ควาล์วเวเฟอร์ (Wafer Check Valve 6") ได้อย่างแนบสนิท แข็งแรงทนทาน ทนต่อแรงบิดและการสั่นสะเทือนของปั๊มน้ำขนาดใหญ่
ครบชุดสำเร็จรูปพร้อมติดตั้ง 6"
รวมปลอกหน้าแปลน UPVC 2 ตัว, วงแหวนรัด PP-GF 2 วง และชุดสลักเกลียว Stud Bolts M20 จำนวน 8 ชุดครบเซ็ต สะดวกและประหยัดเวลา
แหวนรัด PP-GF มาตรฐาน 8 รู
Backing Ring ผลิตจาก Polypropylene เสริมใยแก้ว ทนแรงดึงสูง กระจายแรงขันสลักเกลียวทั้ง 8 รูได้อย่างสมดุล มั่นคง ไม่บิดงอ
ปลอกสวมท่อ PVC-U D160 mm
เนื้อพลาสติก PVC-U บริสุทธิ์ รองรับการเชื่อมต่อแบบสวมทากาวมาตรฐานท่อ PVC 160 มม. (6 นิ้ว) ผิวเรียบ น้ำไหลสะดวก ปลอดสนิม 100%
ชุด Stud Bolts M20 8 ชุดแข็งแกร่ง
น็อตยาวขนาดใหญ่พิเศษ M20 ร้อยประกบ 8 จุด พร้อมหัวน็อตและแหวนอีแปะ ช่วยยึดบีบอัดตัววาล์วได้อย่างแน่นหนา มั่นคงต่อแรงดันสูง
แบบแปลนมิติและโครงสร้างประกอบชุดหน้าแปลน AstralPool (Kit 6" #09803)

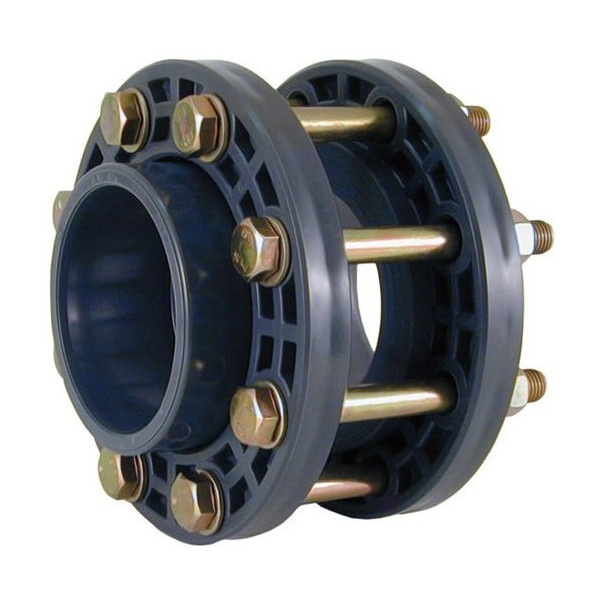

โครงสร้างการประกบหน้าแปลนคู่ (Double Flange Assembly) พร้อมระยะ PCD 240 mm และสลักเกลียว M20 จำนวน 8 ชุด
สรุปข้อมูลชุดหน้าแปลน D160 (รหัส #09803)
- D • ขนาดท่อสวมกาว: 160 mm (6 นิ้ว / 6")
- DN • ขนาดท่อระบุ: DN 150
- REF. • รหัสอ้างอิงโรงงาน: 05 81 914 RT
- PCD (K) • ระยะรูเจาะน็อต: 240 mm
- Holes • จำนวนรูร้อยน็อต: 8 รู (Ø 22 mm)
- Pressure • พิกัดแรงดันใช้งาน: PN 10 Bar (150 PSI)
คำแนะนำการติดตั้งชุดหน้าแปลนคู่ร่วมกับวาล์วปีกผีเสื้อ (Butterfly Valve Flange Kit 6")
- การสวมแหวนรัดก่อนทากาว: ต้องสวมแหวนรัดหน้าแปลน PP-GF (Backing Ring) เข้ากับปลายท่อ PVC ก่อนทำการทากาวประสานปลอกหน้าแปลน UPVC (Flange Adaptor) เสมอ
- ระยะเซ็ตตัวของกาวประสานท่อ: หลังจากทากาวต่อปลอกหน้าแปลนเข้ากับท่อ PVC ขนาด 160 มม. (6") ควรปล่อยให้กาวเซ็ตตัวสมบูรณ์อย่างน้อย 24 ชั่วโมงก่อนทำการขันยึดน็อตและเปิดทดสอบแรงดันน้ำ
- การขันน็อต 8 รูแบบทะแยงมุม (Star / Cross Pattern): ขันสลักเกลียวขนาด M20 ทั้ง 8 รูแบบสลับทะแยงมุมทีละรอบอย่างสม่ำเสมอ เพื่อให้แหวนรัดกดทับบ่าหน้าแปลนระนาบเดียวกัน ป้องกันไม่ให้หน้าแปลนบิดเบี้ยวหรือยางซีลวาล์วรั่วซึม
- การประกบเข้ากับวาล์วปีกผีเสื้อ: ยางซีลขอบวาล์วของ AstralPool ทำหน้าที่เป็นปะเก็นกันซึมในตัว จึงไม่ต้องใช้ปะเก็นยางแผ่นเสริมเพิ่มเติม
