ขนาดท่อสวมกาว
D90 (3")
DN 80 mm
พิกัดแรงดันสูงสุด
PN 10 Bar
ทนทานงานระบบสระว่ายน้ำ
วัสดุแหวนรัด
PP-GF (8 รู)
โพลีโพรพีลีนเสริมใยแก้ว
อุปกรณ์ในชุด
Full Set Kit
หน้าแปลนคู่ + น็อต 8 ชุดครบ

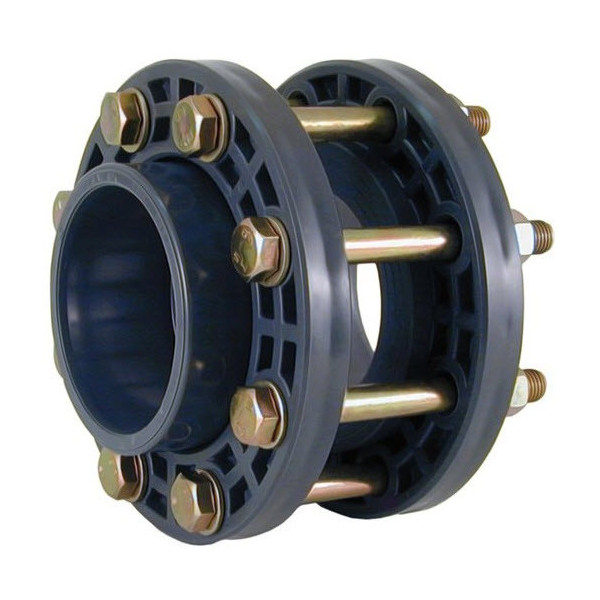

จุดเด่นและประสิทธิภาพของชุดหน้าแปลน AstralPool Kit 3" (#09801)
ออกแบบมาสำหรับประกบติดตั้งเข้ากับวาล์วปีกผีเสื้อ (Butterfly Valve 3") และเช็ควาล์วเวเฟอร์ (Wafer Check Valve 3") ได้อย่างแนบสนิท แข็งแรงทนทาน ทนต่อแรงบิดและการสั่นสะเทือนของปั๊มน้ำ
ครบชุดสำเร็จรูปพร้อมติดตั้ง 3"
รวมปลอกหน้าแปลน UPVC 2 ตัว, วงแหวนรัด PP-GF 2 วง และชุดสลักเกลียว Stud Bolts 8 ชุดครบเซ็ต สะดวกและประหยัดเวลา
แหวนรัด PP-GF มาตรฐาน 8 รู
Backing Ring ผลิตจาก Polypropylene เสริมใยแก้ว ทนแรงดึงสูง กระจายแรงขันสลักเกลียวทั้ง 8 รูได้อย่างสมดุล ไม่บิดเบี้ยว
ปลอกสวมท่อ PVC-U D90 mm
เนื้อพลาสติก PVC-U บริสุทธิ์ รองรับการเชื่อมต่อแบบสวมทากาวมาตรฐานท่อ PVC 90 มม. (3 นิ้ว) ผิวเรียบ น้ำไหลสะดวก ปลอดสนิม 100%
ชุด Stud Bolts 8 ชุดแข็งแกร่ง
น็อตยาวร้อยประกบหน้าแปลน 8 จุด พร้อมหัวน็อตและแหวนอีแปะ ช่วยยึดบีบอัดตัววาล์วได้อย่างแน่นหนา มั่นคงต่อแรงดันกระแทก
แบบแปลนมิติและโครงสร้างประกอบชุดหน้าแปลน AstralPool (Kit 3" #09801)
โครงสร้างการประกบหน้าแปลนคู่ (Double Flange Assembly) พร้อมระยะ PCD 160 mm และสลักเกลียว 8 ชุด
คลิกดูรูปขยาย 1400×2000px
สรุปข้อมูลชุดหน้าแปลน D90 (รหัส #09801)
- D • ขนาดท่อสวมกาว: 90 mm (3 นิ้ว / 3")
- DN • ขนาดท่อระบุ: DN 80
- REF. • รหัสอ้างอิงโรงงาน: 05 81 908 RT
- PCD (K) • ระยะรูเจาะน็อต: 160 mm
- Holes • จำนวนรูร้อยน็อต: 8 รู (Ø 18 mm)
- Pressure • พิกัดแรงดันใช้งาน: PN 10 Bar (150 PSI)
คำแนะนำการติดตั้งชุดหน้าแปลนคู่ร่วมกับวาล์วปีกผีเสื้อ (Butterfly Valve Flange Kit 3")
- การสวมแหวนรัดก่อนทากาว: ต้องสวมแหวนรัดหน้าแปลน PP-GF (Backing Ring) เข้ากับปลายท่อ PVC ก่อนทำการทากาวประสานปลอกหน้าแปลน UPVC (Flange Adaptor) เสมอ
- ระยะเซ็ตตัวของกาวประสานท่อ: หลังจากทากาวต่อปลอกหน้าแปลนเข้ากับท่อ PVC ขนาด 90 มม. (3") ควรปล่อยให้กาวเซ็ตตัวสมบูรณ์อย่างน้อย 24 ชั่วโมงก่อนทำการขันยึดน็อตและเปิดทดสอบแรงดันน้ำ
- การขันน็อต 8 รูแบบทะแยงมุม (Star / Cross Pattern): ขันสลักเกลียวทั้ง 8 รูแบบสลับทะแยงมุมทีละรอบอย่างสม่ำเสมอ เพื่อให้แหวนรัดกดทับบ่าหน้าแปลนระนาบเดียวกัน ป้องกันไม่ให้หน้าแปลนบิดเบี้ยวหรือยางซีลวาล์วรั่วซึม
- การประกบเข้ากับวาล์วปีกผีเสื้อ: ยางซีลขอบวาล์วของ AstralPool ทำหน้าที่เป็นปะเก็นกันซึมในตัว จึงไม่ต้องใช้ปะเก็นยางแผ่นเสริมเพิ่มเติม
