ขนาดท่อสวมกาว
D75 (2½")
DN 65 mm
พิกัดแรงดันสูงสุด
PN 10 Bar
ทนทานงานระบบสระว่ายน้ำ
วัสดุแหวนรัด
PP-GF Ring
โพลีโพรพีลีนเสริมใยแก้ว
อุปกรณ์ในชุด
Full Set Kit
หน้าแปลนคู่ + น็อตสลักครบชุด

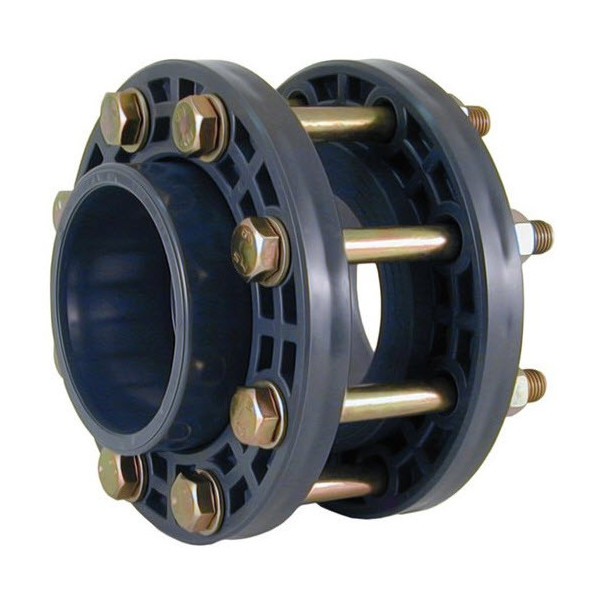

จุดเด่นและประสิทธิภาพของชุดหน้าแปลน AstralPool Kit 2.5" (#09800)
ออกแบบมาสำหรับประกบติดตั้งเข้ากับวาล์วปีกผีเสื้อ (Butterfly Valve) และเช็ควาล์วเวเฟอร์ (Wafer Check Valve) ได้อย่างแนบสนิท แข็งแรงทนทาน ทนต่อแรงบิดและการสั่นสะเทือนของปั๊มน้ำ
ครบชุดสำเร็จรูปพร้อมติดตั้ง
รวมปลอกหน้าแปลน UPVC 2 ตัว, วงแหวนรัด PP-GF 2 วง และชุดสลักเกลียวครบชุด ไม่ต้องเสียเวลาจัดหาน็อตแยกต่างหาก
วงแหวน PP-GF เสริมใยแก้ว
Backing Ring ผลิตจาก Polypropylene เสริมโครงสร้างใยแก้ว กระจายแรงขันอัดแน่นได้สม่ำเสมอ ไม่โก่งตัวและไม่แตกหักง่าย
ปลอกสวมท่อ PVC-U ปลอดสนิม
เนื้อพลาสติก PVC-U บริสุทธิ์ รองรับการเชื่อมต่อแบบสวมทากาวมาตรฐาน D75 mm ผิวเรียบเนียน น้ำไหลเวียนสะดวก ไม่เป็นสนิม 100%
ชุด Stud Bolts แข็งแรงทนทาน
น็อตยาวร้อยประกบหน้าแปลน 4 จุด พร้อมหัวน็อตและแหวนอีแปะ ช่วยยึดบีบอัดตัววาล์วได้อย่างแน่นหนา ปลอดภัยต่อแรงดันกระแทก
แบบแปลนมิติและโครงสร้างประกอบชุดหน้าแปลน AstralPool (Kit 2.5" #09800)
โครงสร้างการประกบหน้าแปลนคู่ (Double Flange Assembly) พร้อมระยะ PCD และสลักเกลียวยึด
คลิกดูรูปขยาย 1400×2000px
สรุปข้อมูลชุดหน้าแปลน D75 (รหัส #09800)
- D • ขนาดท่อสวมกาว: 75 mm (2.5 นิ้ว / 2½")
- DN • ขนาดท่อระบุ: DN 65
- REF. • รหัสอ้างอิงโรงงาน: 05 81 907 RT
- PCD (K) • ระยะรูเจาะน็อต: 145 mm
- Holes • จำนวนรูร้อยน็อต: 4 รู (Ø 18 mm)
- Pressure • พิกัดแรงดันใช้งาน: PN 10 Bar (150 PSI)
คำแนะนำการติดตั้งชุดหน้าแปลนคู่ร่วมกับวาล์วปีกผีเสื้อ (Butterfly Valve Flange Kit 2.5")
- การสวมแหวนรัดก่อนทากาว: ต้องสวมแหวนรัดหน้าแปลน PP-GF (Backing Ring) เข้ากับปลายท่อ PVC ก่อนทำการทากาวประสานปลอกหน้าแปลน UPVC (Flange Adaptor) เสมอ
- ระยะเซ็ตตัวของกาวประสานท่อ: หลังจากทากาวต่อปลอกหน้าแปลนเข้ากับท่อ PVC ขนาด 75 มม. (2.5") ควรปล่อยให้กาวเซ็ตตัวสมบูรณ์อย่างน้อย 24 ชั่วโมงก่อนทำการขันยึดน็อตและเปิดทดสอบแรงดันน้ำ
- การขันน็อตแบบทะแยงมุม (Star / Cross Pattern): ขันสลักเกลียวทั้ง 4 รูแบบสลับทะแยงมุมทีละรอบอย่างสม่ำเสมอ เพื่อให้แหวนรัดกดทับบ่าหน้าแปลนระนาบเดียวกัน ป้องกันไม่ให้หน้าแปลนบิดเบี้ยวหรือยางซีลวาล์วรั่วซึม
- การประกบเข้ากับวาล์วปีกผีเสื้อ: ยางซีลขอบวาล์วของ AstralPool ทำหน้าที่เป็นปะเก็นกันซึมในตัว จึงไม่ต้องใช้ปะเก็นยางแผ่นเสริมเพิ่มเติม
