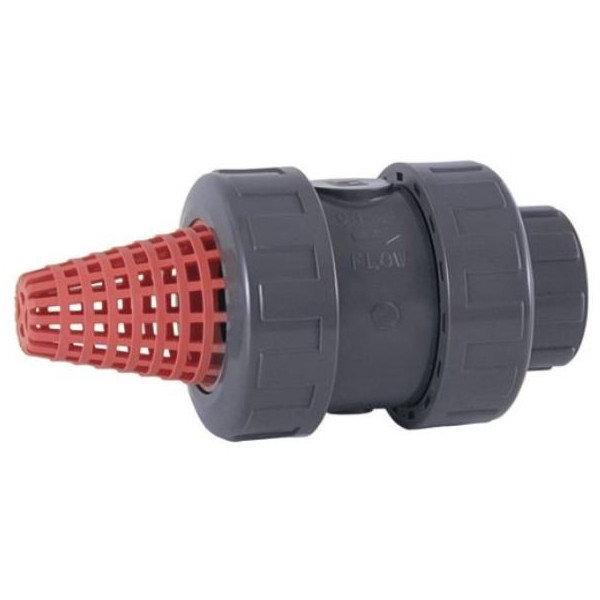

UPVC Ball foot valve 4" - Astralpool - 1 View larger

UPVC Ball foot valve 4" - Astralpool

Astralpool

35840

10011539

New product

2026-12-31

Out Stock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿5,196.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

Ball Foot Valve, EPDM

ฟุตวาล์ว ชนิดบอล True Union, EPDM ใช้งานไม่เกิน45 C

Astralpool Cepex Ball Foot Valve Background
Astralpool ฟุตวาล์ว UPVC 4 นิ้ว แบบลูกบอล (35840) ASTRALPOOL GENUINE
ASTRALPOOL CEPEX VALVES TRUE UNION • BALL FOOT VALVE • PN10 BRAND: ASTRALPOOL | SKU: 35840

Astralpool ฟุตวาล์ว UPVC 4" แบบลูกบอล รุ่น Standard True Union (Sku: 35840)

ฟุตวาล์ว UPVC แบบลูกบอล (Ball Foot Valve / หัวกะโหลกดูดน้ำแบบลูกบอล) ประสิทธิภาพสูงจาก Astralpool (ผลิตโดย Cepex ประเทศสเปน) รหัสสินค้า 35840 (REF: 05 66 510 ETH) ขนาด 4 นิ้ว (4" / DN80) โครงสร้างผลิตจากพลาสติก PVC-U คุณภาพสูง (Unplasticized Polyvinyl Chloride) มีความแข็งแรงทนทานเป็นเลิศ รองรับปริมาณน้ำและอัตราการไหลขนาดใหญ่พิเศษ ทนทานต่อแรงดันและการกัดกร่อนของสารเคมีสระว่ายน้ำทุกชนิด มาพร้อมระบบหน้าแปลนเกลียวแบบ True Union ช่วยให้สามารถถอดตัวเรือนวาล์วออกจากระบบท่อเพื่อทำความสะอาดตะแกรงกรองเศษผงหรือตรวจเช็คชิ้นส่วนได้ง่ายโดยไม่ต้องตัดต่อท่อใหม่ โดดเด่นด้วยกลไกการปิดผนึกแบบลูกบอล (Ball Type) ไร้ชิ้นส่วนสปริงโลหะ หมดกังวลเรื่องสปริงล้าหรือเกิดสนิม ปิดกั้นน้ำไหลย้อนกลับด้วยแรงดันน้ำได้อย่างมีประสิทธิภาพ พร้อมตะแกรงกรองผงในตัว ป้องกันเศษใบไม้ กรวด หิน ทราย ไหลเข้าสู่ใบพัดปั๊มน้ำ ซีลกันซึมผลิตจากประเก็นยาง EPDM คุณภาพสูง ทนแรงดันใช้งานสูงสุดถึง 10 บาร์ (PN10 / 145 psi) รองรับการเชื่อมต่อแบบสวมท่อทากาว (Solvent Socket) ขนาดท่อ PVC 110 มม. (4 นิ้ว) ขนาดมิติโรงงาน: ความลึกบ่อสวม L = 61 มม., ความยาวรวม H = 367 มม., ความกว้างยูเนี่ยนน็อต E = 179 มม. เหมาะอย่างยิ่งสำหรับติดตั้งปลายท่อดูดในแนวดิ่งของระบบหมุนเวียนสระว่ายน้ำขนาดใหญ่ สระแข่งขัน สวนน้ำ บ่อเพาะเลี้ยงสัตว์น้ำ และระบบสูบส่งน้ำอุตสาหกรรม

แบบแปลนมิติและตารางขนาดวิศวกรรมโรงงาน Astralpool (Cepex True Union Ball Foot Valve 4")

มาตรฐานขนาด Cepex / Astralpool Spain • Ball Foot Valve

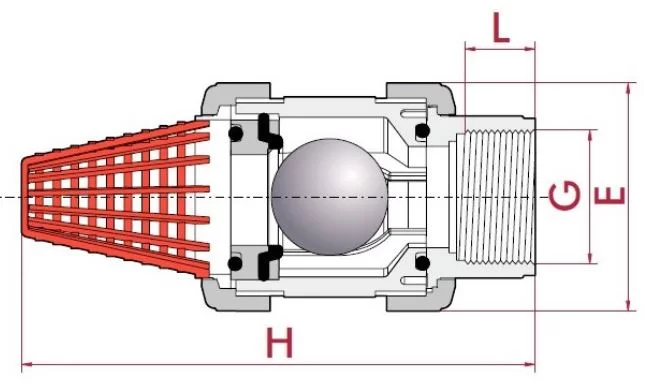

ภาพแบบแปลนมิติขนาดวิศวกรรม (Dimension Blueprint) 35840
แบบแปลนมิติวิศวกรรม ฟุตวาล์ว Astralpool Cepex True Union (D, DN, L, H, E)
D: 4 นิ้ว
DN: 80 มม.
PN: 10 bar
L: 61 มม.
H: 367 มม.
E: 179 มม.

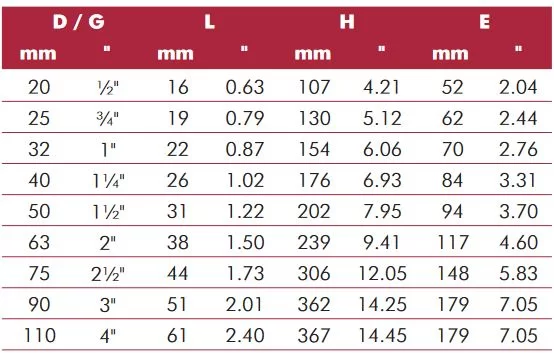

ตารางมิติและขนาดระบุฟุตวาล์วแบบลูกบอล Astralpool Cepex (Dimension Data Table) *เลื่อนซ้าย-ขวาบนมือถือได้ (คอลัมน์ CODE ตรึงอยู่กับที่)
CODE (รหัสสินค้า)D (นิ้ว / Inch)REF. (รหัสอ้างอิง)DN (มม.)PN (bar)L (มม.)H (มม.)E (มม.)
358371½"05 66 450 ETH40163120294
358382"05 66 906 ETH501638239117
358393"05 66 908 ETH801051362179
35840 รุ่นนี้4"05 66 510 ETH801061367179

จุดเด่นและประสิทธิภาพของฟุตวาล์วแบบลูกบอล Astralpool 35840 (4")

ตะแกรงกรองเศษผงในตัว

มาพร้อมตะแกรงกรองเศษใบไม้ ตะกอน และกรวดทราย ช่วยป้องกันสิ่งแปลกปลอมไหลเข้าสู่ท่อดูด ไม่ให้ใบพัดปั๊มน้ำอุดตันหรือชำรุดเสียหาย

กลไกลูกบอล ไร้สปริงโลหะ

ปิดกั้นน้ำย้อนกลับด้วยลูกบอล UPVC ตามแรงดันน้ำธรรมชาติ ปราศจากสปริงโลหะ หมดปัญหาสปริงล้า สนิมกัดกร่อน หรือติดขัด 100%

ระบบ True Union ถอดล้างง่าย

ออกแบบข้อต่อเกลียวยูเนี่ยน ช่วยให้สามารถคลายน็อตถอดตัวเรือนและตะแกรงออกมาล้างทำความสะอาดเศษตะกอนได้อย่างสะดวกรวดเร็วโดยไม่ต้องตัดท่อ

พลาสติก PVC-U ทนแรงดัน 10 บาร์

ตัวเรือนหล่อจาก PVC-U บริสุทธิ์ ทนทานต่อแรงดันสูงถึง 10 บาร์ (PN10) ไม่เป็นสนิม พร้อมประเก็น EPDM ทนคลอรีน น้ำเกลือ และเคมีสระว่ายน้ำ 100%

ข้อแนะนำการติดตั้งและการดูแลรักษาฟุตวาล์วแบบลูกบอล Astralpool 35840 (4 นิ้ว)

  • การติดตั้งในแนวดิ่ง (Vertical Installation Only): ฟุตวาล์วแบบลูกบอลต้องติดตั้งในแนวดิ่งเท่านั้น เพื่อให้ลูกบอลสามารถตกลงบนบ่าซีลตามแรงโน้มถ่วงและแรงดันน้ำย้อนกลับได้อย่างสมบูรณ์
  • ตำแหน่งติดตั้งปลายท่อดูด: ควรติดตั้งที่ปลายล่างสุดของท่อดูดในแนวดิ่ง โดยเว้นระยะห่างจากก้นถังพักหรือก้นสระว่ายน้ำอย่างน้อย 40–50 ซม. เนื่องจากท่อขนาด 4 นิ้วมีอัตราการไหลและปริมาณน้ำสูบมหาศาล การเว้นระยะที่เหมาะสมจะช่วยป้องกันการเกิดกระแสวนดูดตะกอนก้นบ่อเข้าสู่ระบบ
  • การติดตั้งด้วยน้ำยาประสานท่อ: ควรทำความสะอาดปลายท่อ PVC ขนาด 110 มม. (4 นิ้ว) และด้านในบ่อสวม Socket ด้วยน้ำยาทำความสะอาด (Cleaner/Primer) ก่อนทากาวประสานท่อ PVC ปล่อยให้กาวเซ็ตตัวอย่างน้อย 24 ชั่วโมงก่อนอัดแรงดันน้ำ
  • การถอดล้างทำความสะอาดตะแกรง (True Union Maintenance): สามารถคลายเกลียวยูเนี่ยนน็อตออกเพื่อยกตัวเรือนและตะแกรงกรองออกมาล้างเศษใบไม้หรือตะกอนที่ติดค้างได้อย่างสะดวกรวดเร็วโดยไม่ต้องตัดท่อ
  • ข้อควรระวังในการขันยึด: ควรใช้มือขันยูเนี่ยนน็อตให้แน่นตึงมือ หรือใช้ประแจสายรัดเฉพาะทางอย่างระมัดระวัง ไม่ควรใช้ประแจคอม้าเหล็กหรือคีมล็อกขันกระแทก เพราะอาจทำให้เกลียวพลาสติกแตกร้าวได้
  • การหล่อลื่นประเก็นยาง: ทุกครั้งที่มีการถอดประกอบชิ้นส่วนวาล์ว แนะนำให้ทำความสะอาดและทาซิลิโคนหล่อลื่น (Silicone O-ring Lube) บางๆ บริเวณโอริง EPDM เพื่อยืดอายุการใช้งานและคงประสิทธิภาพการกันน้ำซึม 100%
