จุดเด่นและประสิทธิภาพของชุดหน้าแปลน AstralPool Kit 8" (#09804)
ออกแบบมาเพื่อประกบติดตั้งเข้ากับวาล์วปีกผีเสื้อ (Butterfly Valve 8") และเช็ควาล์วเวเฟอร์ (Wafer Check Valve 8") ได้อย่างแนบสนิท แข็งแกร่ง รองรับปริมาณน้ำมหาศาลและทนต่อแรงสั่นสะเทือนในระบบท่อหลัก
ครบชุดสำเร็จรูปพร้อมติดตั้ง 8"
รวมปลอกหน้าแปลน UPVC 2 ชิ้น, แหวนรัด PP-GF 2 วง และชุดสลักเกลียว Stud Bolts 8 ชุดครบเซ็ต สะดวกและประหยัดเวลาการติดตั้งงานระบบใหญ่
แหวนรัด PP-GF เสริมใยแก้ว 8 รู
Backing Ring ผลิตจาก Polypropylene เสริมใยแก้ว ทนแรงดึงสูง กระจายแรงขันสลักเกลียว 8 จุดได้อย่างสมดุล มั่นใจไม่โก่งงอ
ปลอกสวมท่อ PVC-U D200-225 mm
เนื้อพลาสติก PVC-U บริสุทธิ์ รองรับการสวมท่อทากาวมาตรฐานท่อ PVC 200-225 มม. (8 นิ้ว) ผิวเรียบลื่น อัตราไหลสูง ปราศจากสนิม 100%
ชุด Stud Bolts 8 ชุดแข็งแกร่ง
สลักเกลียวยาวร้อยยึดหน้าแปลน 8 จุด พร้อมหัวน็อตและแหวนรอง ยึดประกบตัววาล์วได้อย่างมั่นคง ทนต่อ Water Hammer และแรงกระแทก

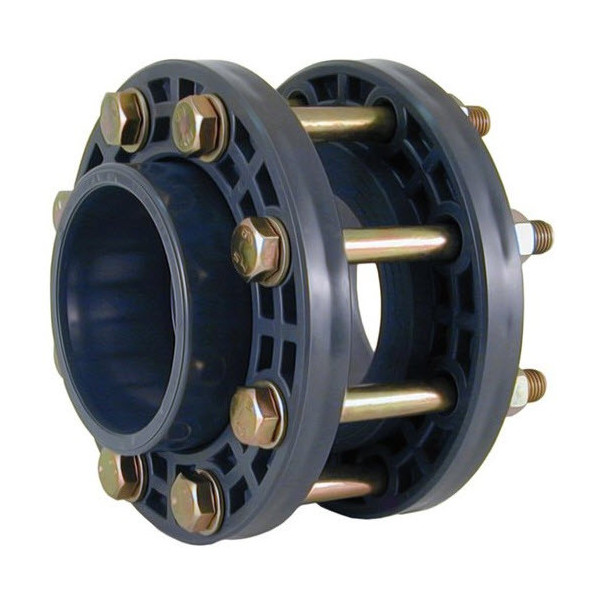

แบบแปลนมิติและโครงสร้างประกอบชุดหน้าแปลน AstralPool (Kit 8" #09804)
โครงสร้างการประกบหน้าแปลนคู่ (Double Flange Assembly) พร้อมระยะ PCD 295 mm และสลักเกลียว 8 ชุด
สรุปข้อมูลชุดหน้าแปลน D200-225 (รหัส #09804)
- D • ขนาดท่อสวมกาว: 200-225 mm (8 นิ้ว / 8")
- DN • ขนาดท่อระบุ: DN 175
- REF. • รหัสอ้างอิงโรงงาน: 05 81 917 RT
- PCD (K) • ระยะรูเจาะน็อต: 295 mm
- Holes • จำนวนรูร้อยน็อต: 8 รู (Ø 22 mm)
- Pressure • พิกัดแรงดันใช้งาน: PN 10 Bar (150 PSI)
คำแนะนำการติดตั้งชุดหน้าแปลนคู่ร่วมกับวาล์วปีกผีเสื้อ (Butterfly Valve Flange Kit 8")
- การสวมแหวนรัดก่อนทากาว: ต้องสวมแหวนรัดหน้าแปลน PP-GF (Backing Ring) เข้ากับปลายท่อ PVC ก่อนทำการทากาวประสานปลอกหน้าแปลน UPVC (Flange Adaptor) เสมอ
- ระยะเซ็ตตัวของกาวประสานท่อขนาดใหญ่: ท่อขนาด 200-225 มม. (8") มีพื้นที่หน้าตัดกว้าง ควรทากาวสม่ำเสมอและปล่อยให้กาวเซ็ตตัวอย่างน้อย 24-48 ชั่วโมงก่อนขันยึดน็อตและเริ่มทดสอบแรงดันระบบน้ำ
- การขันน็อต 8 รูแบบทะแยงมุม (Star / Cross Pattern): ใช้ประแจปอนด์ขันสลักเกลียวทั้ง 8 รูแบบสลับทะแยงมุมทีละระดับ เพื่อให้แรงกดบนยางซีลวาล์วสม่ำเสมอ ป้องกันหน้าแปลนเอียงหรือรั่วซึม
- การประกบเข้ากับวาล์วปีกผีเสื้อ: ปะเก็นยางขอบวาล์วของ AstralPool ทำหน้าที่เป็นซีลในตัว จึงไม่จำเป็นต้องใส่แผ่นปะเก็นยางเพิ่มเติม
