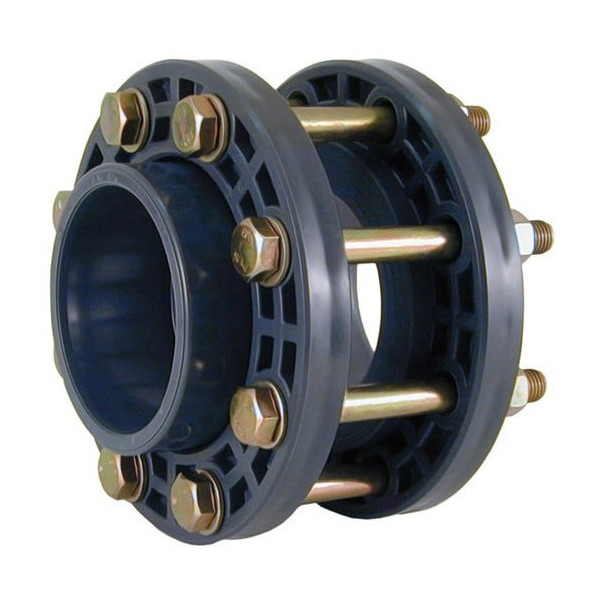

Flange adaptor + backing ring 5"- Astralpool - 1 View larger

Flange adaptor + backing ring 5"- Astralpool

Astralpool

09124

10011533

New product

2026-12-31

Out Stock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿3,594.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

Flange adaptor + backing ring 5.0"

ชุดหนาแปลนสำหรับใช้กับวาล์วปีกผเสี้อ ขนาด  5.0"

AstralPool Butterfly Valve Flange Kit Background
ASTRALPOOL • SPAIN QUALITY

Flange Adaptor + Backing Ring 5"
Butterfly Valve Installation Kit

ชุดข้อต่อหน้าแปลนพร้อมแหวนรัด 5" (D125-140 mm / DN125) • รหัสสินค้า #09124

ชุดอุปกรณ์ติดตั้งหน้าแปลนครบเซ็ตสำหรับวาล์วปีกผีเสื้อและเช็ควาล์วเวเฟอร์จาก AstralPool (รหัสสินค้า 09124 • Ref. 05 81 140 RA) ขนาดท่อ 5 นิ้ว (D125-140 mm / DN125) ในชุดประกอบด้วยปลอกหน้าแปลนสวมท่อทากาว PVC-U (Flange Adaptors) 2 ชิ้น, แหวนรัดหน้าแปลนเสริมใยแก้ว PP-GF (Backing Rings) 2 วง แบบ 8 รูเจาะมาตรฐาน DIN/ISO พร้อมชุดสลักเกลียว Stud Bolts น็อต และแหวนรองครบชุด ทนทานแรงดัน 10 บาร์ (PN10) ป้องกันการรั่วซึมได้ 100%

แรงดัน PN10 (10 Bar) ขนาด D125-140 mm (5") Ref. 05 81 140 RA Full Kit (8 Bolts)
ขนาดท่อสวมกาว
D125-140 (5")
DN 125 mm
พิกัดแรงดันสูงสุด
PN 10 Bar
ทนทานงานระบบสระว่ายน้ำ
วัสดุแหวนรัด
PP-GF (8 รู)
โพลีโพรพีลีนเสริมใยแก้ว
อุปกรณ์ในชุด
Full Set Kit
หน้าแปลนคู่ + น็อตครบชุด

จุดเด่นและประสิทธิภาพของชุดหน้าแปลน AstralPool Kit 5" (#09124)

ออกแบบมาเพื่อประกบติดตั้งเข้ากับวาล์วปีกผีเสื้อ (Butterfly Valve 5") และเช็ควาล์วเวเฟอร์ (Wafer Check Valve 5") ได้อย่างแนบสนิท แข็งแกร่ง ทนต่อแรงดันและแรงสั่นสะเทือนในระบบสระว่ายน้ำขนาดใหญ่

ครบชุดสำเร็จรูปพร้อมติดตั้ง 5"

รวมปลอกหน้าแปลน UPVC 2 ชิ้น, แหวนรัด PP-GF 2 วง และชุดสลักเกลียว Stud Bolts 8 ชุดครบเซ็ต สะดวกและประหยัดเวลาการติดตั้ง

แหวนรัด PP-GF เสริมใยแก้ว 8 รู

Backing Ring ผลิตจาก Polypropylene เสริมใยแก้ว ทนแรงดึงสูง กระจายแรงขันสลักเกลียว 8 จุดได้อย่างสมดุล ป้องกันการบิดงอ

ปลอกสวมท่อ PVC-U D125-140 mm

เนื้อพลาสติก PVC-U บริสุทธิ์ รองรับการสวมท่อทากาวมาตรฐานท่อ PVC 125-140 มม. (5 นิ้ว) ผิวเรียบลื่น ปราศจากสนิมและการกัดกร่อน

ชุด Stud Bolts 8 ชุดแข็งแกร่ง

สลักเกลียวยาวร้อยประกบหน้าแปลน 8 รู พร้อมหัวน็อตและแหวนรอง ยึดบีบอัดตัววาล์วได้อย่างมั่นคง ทนทานต่อแรงกระแทกของน้ำ

แบบแปลนมิติและโครงสร้างประกอบชุดหน้าแปลน AstralPool (Kit 5" #09124)

โครงสร้างการประกบหน้าแปลนคู่ (Double Flange Assembly) พร้อมระยะ PCD 210 mm และสลักเกลียว 8 ชุด

คลิกขยายรูปวาด (1400×2000px Dimension & Spec แนวตั้ง)
D125-140 (5") DN 125 แหวนรัดหน้าแปลน PP-GF (8 รู) VALVE 5" ชุดสลักเกลียว Stud Bolts 8 ชุด OD 250 mm คลิกดูรูปขยาย 1400×2000px

สรุปข้อมูลชุดหน้าแปลน D125-140 (รหัส #09124)

  • D • ขนาดท่อสวมกาว: 125-140 mm (5 นิ้ว / 5")
  • DN • ขนาดท่อระบุ: DN 125
  • REF. • รหัสอ้างอิงโรงงาน: 05 81 140 RA
  • PCD (K) • ระยะรูเจาะน็อต: 210 mm
  • Holes • จำนวนรูร้อยน็อต: 8 รู (Ø 18 mm)
  • Pressure • พิกัดแรงดันใช้งาน: PN 10 Bar (150 PSI)

ข้อมูลจำเพาะทางเทคนิค (Technical Specification)

MODEL #09124
คุณสมบัติ (Parameter)รายละเอียดสเปก (Specification Value)
แบรนด์สินค้า (Brand)AstralPool (ผลิตโดย Cepex ประเทศสเปน • Fluidra Group)
ชื่อสินค้า (Product Name)Flange adaptor + backing ring 5"- Astralpool (Butterfly Valve Kit)
รหัสสินค้า (SKU Code)09124
รหัสอ้างอิงโรงงาน (REF.)05 81 140 RA
ขนาดท่อสวมเชื่อมต่อ (D)5" (5 นิ้ว / ท่อ PVC-U 125-140 mm)
ขนาดเส้นผ่านศูนย์กลางระบุ (DN)DN 125
พิกัดแรงดันใช้งานสูงสุด (Working Pressure)PN 10 (10 Bar / 150 PSI)
วัสดุข้อต่อและแหวนรัด (Materials)ปลอกหน้าแปลน PVC-U บริสุทธิ์ + วงแหวนรัด PP-GF เสริมใยแก้ว 8 รูเจาะ
ระยะเจาะรูร้อยน็อต (PCD / K)210 mm (มาตรฐาน 8 รู • Ø 18 mm)
อุปกรณ์ในเซ็ต (Kit Components)2× Flange Adaptors D125-140, 2× Backing Rings, 8× Stud Bolts M16 พร้อมน็อตและแหวนรอง
การประยุกต์ใช้งาน (Compatible Valves)ใช้งานร่วมกับ Butterfly Valve 5" (DN125) และ Wafer Check Valve 5" (DN125)

ตารางซีรีส์ชุดติดตั้งหน้าแปลนวาล์วปีกผีเสื้อ (BUTTERFLY VALVE KIT ASTRALPOOL)

(คอลัมน์ซ้ายสุดตรึงตำแหน่งเพื่อความสะดวกในการดูบนหน้าจอมือถือ)
KIT SERIES TABLE
D (ขนาดท่อ)CODEREF.DN
2½"0980005 81 907 RT65
3"0980105 81 908 RT80
4"0913905 81 910 RA-
5" • รุ่นนี้0912405 81 140 RA125
6"0980305 81 914 RT150
8"0980405 81 917 RT175

คำแนะนำการติดตั้งชุดหน้าแปลนคู่ร่วมกับวาล์วปีกผีเสื้อ (Butterfly Valve Flange Kit 5")

  • การสวมแหวนรัดก่อนทากาว: ต้องสวมแหวนรัดหน้าแปลน PP-GF (Backing Ring) เข้ากับปลายท่อ PVC ก่อนทำการทากาวประสานปลอกหน้าแปลน UPVC (Flange Adaptor) เสมอ
  • ระยะเซ็ตตัวของกาวประสานท่อ: หลังจากทากาวต่อปลอกหน้าแปลนเข้ากับท่อ PVC ขนาด 125-140 มม. (5") ควรปล่อยให้กาวเซ็ตตัวสมบูรณ์อย่างน้อย 24 ชั่วโมงก่อนทำการขันยึดน็อตและเปิดทดสอบแรงดันน้ำ
  • การขันน็อต 8 รูแบบทะแยงมุม (Star / Cross Pattern): ขันสลักเกลียวทั้ง 8 รูแบบสลับทะแยงมุมทีละรอบอย่างสม่ำเสมอ เพื่อให้แหวนรัดกดทับบ่าหน้าแปลนระนาบเดียวกัน ป้องกันไม่ให้หน้าแปลนบิดเบี้ยวหรือยางซีลวาล์วรั่วซึม
  • การประกบเข้ากับวาล์วปีกผีเสื้อ: ยางซีลขอบวาล์วของ AstralPool ทำหน้าที่เป็นปะเก็นกันซึมในตัว จึงไม่ต้องใช้ปะเก็นยางแผ่นเสริมเพิ่มเติม
