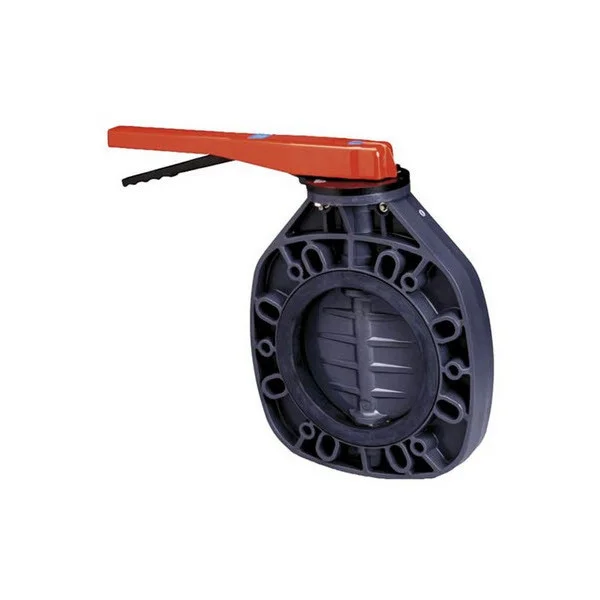

Butterfly valve D.200-225 ( 8") - Astralpool

Astralpool

02587

10011529

New product

2026-12-31

Out Stock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿9,546.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Width-inch
 25

Description

Butterfly valve D.200-225 Zinc plated steel shaft - 8"

วาล์วปีกผีเสื้อ ขนาด 6.0" รับแรงดัน 150 psi พร้อม Safety Locked

ASTRALPOOL • SPAIN QUALITY

Butterfly Valve 8" (D.200-225)
Zinc Plated Steel Shaft

วาล์วปีกผีเสื้อ UPVC ขนาด 8" (D200-225 / DN200) แกนเหล็กชุบซิงค์ • รหัสสินค้า #02587

วาล์วปีกผีเสื้อ UPVC ประสิทธิภาพสูงจาก AstralPool (ผลิตโดย Cepex ประเทศสเปน) รุ่น Classic Series สำหรับควบคุม เปิด-ปิด และหรี่ปรับอัตราการไหลของน้ำในระบบหมุนเวียนสระว่ายน้ำขนาดใหญ่พิเศษ สระแข่งขันระดับสากล สวนน้ำ บ่อเพาะเลี้ยงสัตว์น้ำขนาดใหญ่ และระบบท่อส่งน้ำอุตสาหกรรม มาพร้อมคันโยกควบคุมตำแหน่งขนาดใหญ่ยาวพิเศษ 390 มม. พร้อมระบบ Safety Lock ล็อกระดับได้อย่างมั่นคง แกนเพลาเหล็กกล้าชุบซิงค์กัลวาไนซ์ขนาดใหญ่พิเศษ 26 มม. แข็งแกร่งทนแรงบิดสูง ทนแรงดันใช้งานได้ถึง 10 บาร์ (PN10 / 150 PSI) ติดตั้งแบบประกบหน้าแปลน 8 รู (Wafer Style) ประหยัดพื้นที่ห้องเครื่อง

แรงดัน PN10 (150 PSI) ขนาด D200-225 mm (8") Ref. 05 67 200 Zinc Plated Shaft
ขนาดท่อใช้งาน
D200-225 (8")
DN 200 mm
พิกัดแรงดันสูงสุด
PN 10 Bar
150 PSI มาตรฐานยุโรป
แกนเพลาวาล์ว
Zinc Plated
เหล็กชุบซิงค์ 26 mm ทนแรงบิดสูง
ระบบควบคุมการไหล
Safety Lock
คันโยก 390 mm ล็อกแม่นยำ

จุดเด่นและคุณสมบัติทางวิศวกรรม AstralPool Classic Series (8")

วาล์วปีกผีเสื้อ UPVC แบรนด์ AstralPool ออกแบบเพื่อรองรับการเปิด-ปิด และการหรี่ควบคุมปริมาณน้ำได้อย่างละเอียด เหมาะกับท่อส่งน้ำเมนหลักขนาด 8 นิ้วในระบบสระว่ายน้ำขนาดใหญ่พิเศษ สวนน้ำ และงานวิศวกรรมระบบน้ำอุตสาหกรรม

คันโยกยาวพิเศษ 390 mm พร้อม Safety Lock

ด้ามโยกยาวพิเศษ 390 มม. ช่วยผ่อนแรงในการเปิด-ปิดท่อขนาดใหญ่ 8 นิ้ว พร้อมแผ่นฟันปลาล็อกระดับตำแหน่งอย่างแม่นยำ ป้องกันการเลื่อนตำแหน่งจากแรงดันน้ำ

แกนเพลา Zinc Plated Steel 26 mm

แกนเหล็กกล้าชุบซิงค์กัลวาไนซ์ขนาดใหญ่พิเศษ 26 มม. แข็งแกร่ง รองรับแรงบิด (Torque) มหาศาล ไม่คดงอหรือรูดง่ายเมื่อเปิด-ปิดระยะยาว

ซีล EPDM & ลิ้นวาล์ว PVC-U

ยางซีลขอบวาล์ว EPDM เกรดพรีเมียม ปิดน้ำสนิท 100% ไม่รั่วซึม ทนต่อคลอรีน น้ำเกลือ และเคมีภัณฑ์สระว่ายน้ำ

ฐานบนมาตรฐาน ISO 5211 (F10)

หน้าแปลนด้านบนมีระยะ PCD 102 mm รูร้อยน็อต 11 mm และแกนสี่เหลี่ยม 26 mm รองรับการติดตั้งหัวขับไฟฟ้าหรือหัวขับลมขนาดใหญ่ได้ทันที

ไดอะแกรมแสดงมิติสัดส่วนวิศวกรรม (Engineering Blueprint D200-225 / 8")

ระยะมิติระบุ A, B, C, E, F, G, H, K, L, M, N, S ตามมาตรฐานโรงงาน AstralPool / Cepex Spain

คลิกขยายรูปวาด (1400×2000px Dimension & Spec แนวตั้ง)
L = 390 mm (ความยาวด้ามโยก) M = 102 N = 11 ISO 5211 (F10) S = 26 ▢ G = 136 mm F = 22 DN 200 B = 340 mm (ความกว้างตัวเรือน) K = 270/295 (8 รู) E = 30 H = 73 mm C = 230 A = 400 mm คลิกดูรูปขยาย 1400×2000px

สรุปค่ามิติขนาดรุ่น D200-225 (รหัส #02587)

  • A • ความสูงรวมตัวเรือน: 400 mm
  • B • ความกว้างตัวเรือนวาล์ว: 340 mm
  • C • ระยะกึ่งกลางถึงฐานแปลน: 230 mm
  • H • ความหนาวาล์ว (Face to Face): 73 mm
  • L • ความยาวคันโยก (Handle): 390 mm
  • K • PCD รูร้อยน็อตหน้าแปลน: 270 / 295 mm
  • S • แกนเพลาสี่เหลี่ยม: 26 mm (□)
  • Holes / F • รูร้อยสลักเกลียว: 8 รู (Ø 22 mm)
ข้อมูลจำเพาะทางเทคนิค (Technical Specification)
MODEL #02587
คุณสมบัติ (Parameter)รายละเอียดสเปก (Specification Value)
แบรนด์สินค้า (Brand)AstralPool (ผลิตโดย Cepex ประเทศสเปน • Fluidra Group)
รหัสสินค้า (Product Code)02587
รหัสอ้างอิงโรงงาน (Ref.)05 67 200
ขนาดท่อภายนอก (D)D200 - 225 mm (8 นิ้ว / 8")
ขนาดเส้นผ่านศูนย์กลางระบุ (DN)DN 200
แรงดันใช้งานสูงสุด (Working Pressure)PN 10 (10 Bar / 150 PSI)
วัสดุแกนเพลา (Shaft Material)Zinc Plated Steel (เหล็กกล้าชุบซิงค์กัลวาไนซ์กันสนิม • ขนาดแกนพิเศษ 26 mm)
วัสดุตัวเรือนและแผ่นลิ้น (Body & Disc)PVC-U คุณภาพสูง ทนการกัดกร่อนของสารเคมีและคลอรีน
วัสดุยางซีลกันซึม (Liner / Gasket)ยาง EPDM คุณภาพสูง ยืดหยุ่นทนทาน ปิดกั้นน้ำสนิท 100%
ระบบควบคุมและด้ามจับ (Handle / Actuator)ด้ามโยกยาวพิเศษ 390 มม. พร้อมระบบล็อกตำแหน่งนิรภัย (Lever Handle with Safety Lock)
ลักษณะการติดตั้ง (Mounting Type)Wafer Type สวมประกบระหว่างหน้าแปลนมาตรฐาน 8 รู (DIN, ANSI, BS, JIS)
ตารางมิติและขนาดระบุวาล์วปีกผีเสื้อ AstralPool / Cepex (D63 - D225 Series)
(คอลัมน์ซ้ายสุดตรึงตำแหน่งเพื่อความสะดวกในการดูบนหน้าจอมือถือ)
DIMENSION CHART
D (mm)inchDNABCEFGHKLMNS (□)holes
63-752½"65192165110271810448125/145228709104
903"80227200126271810453160/169263709128
1104"100271229156301810460180/190263709168
125-1405"125297250172301810466190/210350709208
1606"150327285185302210472240350709208
200-225 • รุ่นนี้8"200400340230302213673270/29539010211268

คำแนะนำการติดตั้งและการใช้งานวาล์วปีกผีเสื้อ (Wafer Type Butterfly Valve 8")

  • การเปิดลิ้นวาล์วขณะติดตั้ง: ควรเปิดแผ่นลิ้นวาล์วไว้ประมาณ 10–15 องศาขณะทำการสอดตัวเรือนวาล์วเข้าประกบระหว่างหน้าแปลนท่อ เพื่อป้องกันไม่ให้ขอบแผ่นลิ้นกดทับหรือเบียดกับหน้าแปลนท่อจนเกิดความเสียหาย
  • ไม่ต้องใช้ปะเก็นเสริม: ตัวเรือนวาล์วมาพร้อมยางบ่ารองซีล EPDM ครอบคลุมทั้งสองด้าน ทำหน้าที่เป็นปะเก็นหน้าแปลนในตัว จึงไม่จำเป็นต้องใส่แผ่นปะเก็นยางเสริมเพิ่มเติม
  • การขันสลักเกลียว 8 รู (Criss-Cross Pattern): ควรขันสลักเกลียวขนาด M20 (รู Ø 22 มม.) แบบสลับทะแยงมุมทีละน้อยอย่างสม่ำเสมอ เพื่อให้แรงบีบอัดลงบนหน้าแปลนทั้ง 8 จุดมีความสมดุลและป้องกันตัวเรือนบิดงอ
  • การใช้งาน Safety Lock: เมื่อปรับตั้งอัตราการไหลได้ระดับที่ต้องการ ให้ตรวจสอบว่าสลักล็อกตำแหน่งของคันโยกลงล็อกในร่องฟันปลาเรียบร้อย เพื่อป้องกันไม่ให้แรงดันน้ำผลักให้ลิ้นวาล์วเคลื่อนตัว
