ศูนย์รวมอะไหล่ปั๊มสระว่ายน้ำ Hayward Super II แท้ มาตรฐานวิศวกรรมสระว่ายน้ำ
ปั๊มสระว่ายน้ำ Hayward Super II (ซีรีส์ SP3000 / SP3000X) ถือเป็นหนึ่งในปั๊มน้ำหมุนเวียนระดับตำนานที่ได้รับความนิยมสูงสุดในวงการสระว่ายน้ำทั่วโลก ด้วยจุดเด่นด้านอัตราการไหลเวียนของน้ำที่ทรงพลัง (High Flow Rate) ตะกร้าหน้าปั๊มขนาดใหญ่พิเศษ และความทนทานต่อสภาพการใช้งานหนักตลอด 24 ชั่วโมง อย่างไรก็ดี ชิ้นส่วนกลไก อุปกรณ์กันรั่วซึม และชิ้นส่วนที่หมุนด้วยความเร็วสูงย่อมเกิดการสึกหรอตามอายุการใช้งาน การเลือกใช้อะไหล่แท้จากผู้ผลิต Hayward จึงเป็นสิ่งสำคัญสูงสุดในการคืนสมรรถนะปั๊มน้ำให้ทำงานเต็มประสิทธิภาพเหมือนใหม่
หมวดหมู่นี้รวบรวมชิ้นส่วนอะไหล่แท้สำหรับปั๊ม Hayward Super II ครบทุกจุดตามแบบแปลน Schematic Diagram ครอบคลุมตั้งแต่มอเตอร์ 0.75 แรงม้า ไปจนถึง 3.0 แรงม้า ไม่ว่าจะเป็นแมคคานิคอลซีลกันรั่ว ชุดโอริงทนคลอรีน ใบพัดปั๊มตรงสเปก ดิฟฟิวเซอร์ ตะกร้ากรองหน้าปั๊ม ฝาปิดโพลีคาร์บอเนตใส และน็อตมือหมุนล็อกฝา ช่วยให้ระบบหมุนเวียนและระบบบำบัดน้ำในสระว่ายน้ำทำงานได้อย่างต่อเนื่อง ไร้ปัญหาลมรั่วหรือน้ำรั่วซึม
จุดตรวจเช็กและชิ้นส่วนอะไหล่หลักที่ต้องบำรุงรักษาตามระยะ
ทำหน้าที่ซีลกันน้ำระหว่างห้องปั๊มกับเพลามอเตอร์ ผลิตจากเซรามิกและคาร์บอนเกรดพิเศษ ทนทานต่อแรงเสียดทานและสารเคมีในน้ำ หากเกิดการสึกหรอหรือรั่วซึม น้ำจะไหลย้อยลงหน้าแปลนและเข้าสู่ลูกปืนมอเตอร์ ทำให้มอเตอร์ไหม้หรือลูกปืนแตกได้
ประกอบด้วยโอริงฝาหน้าปั๊ม (Lid O-Ring), ปะเก็นดิฟฟิวเซอร์ และโอริงฝาประกบตัวเรือน ผลิตจากยางสังเคราะห์ทนคลอรีนและแสงแดด ป้องกันการดูดอากาศเข้าสู่ตัวปั๊ม ช่วยให้ปั๊มสามารถล่อน้ำ (Self-Priming) ได้อย่างรวดเร็วและแรงดันน้ำไม่ตก
หัวใจสำคัญในการสร้างแรงเหวี่ยงหนีศูนย์กลาง (Centrifugal Force) เพื่อผลักดันน้ำเข้าสู่ถังกรอง การเลือกขนาดใบพัดต้องตรงกับขนาดแรงม้าของมอเตอร์ (HP) เพื่อรักษาระดับ Flow Rate ที่สมดุล ไม่ทำให้มอเตอร์กินกระแสไฟเกินจนเกิดความร้อนสะสม
ตะกร้าดักใบไม้ขนาด 155 ลูกบาศก์นิ้ว ผลิตจากพลาสติกพอลิโพรพีลีนเหนียวพิเศษ ช่วยดักกรองเศษหินและใบไม้ไม่ให้เข้าทำลายใบพัด ทำงานร่วมกับฝาปิดโพลีคาร์บอเนต Lexan ใสมองเห็นสิ่งสกปรกภายในได้ชัดเจนโดยไม่ต้องเปิดฝา
อาการผิดปกติของปั๊ม Hayward Super II ที่บ่งบอกว่าต้องเปลี่ยนอะไหล่
- น้ำรั่วหยดบริเวณใต้คอปั๊ม (Seal Plate): เกิดจากแมคคานิคอลซีล (Mechanical Seal SPX1600Z2) สึกหรอ แตก หรือไหม้จากการเดินปั๊มขณะไม่มีน้ำ (Dry Run) ควรรีบเปลี่ยนทันทีก่อนที่น้ำจะซึมเข้าไปทำลายตลับลูกปืนและขดลวดมอเตอร์
- ปั๊มดูดน้ำไม่ขึ้น มีฟองอากาศวนในฝาใส หรือพ่นออกหัวจ่ายน้ำ: สัญญาณเตือนของอากาศรั่วเข้าสู่ระบบด้านดูด (Suction Air Leak) มีสาเหตุหลักมาจากโอริงฝาหน้าปั๊ม (SPX3000S) แห้งกรอบ ขาดสารหล่อลื่น หรือฝาปิดใสโก่งงอแตกร้าว
- แรงดันบนเกจกรองตก อัตราการไหลเวียนน้ำเบาลงผิดปกติ: อาจเกิดจากใบพัดปั๊ม (Impeller) อุดตันจากเศษสิ่งสกปรก ร่องใบพัดสึกหรอจากการเสียดสี หรือดิฟฟิวเซอร์ (Diffuser) หลวม ส่งผลให้แรงดันสูญเสียในระบบ
- น็อตมือหมุนล็อกฝาปีนเกลียวหรือขันไม่อยู่: น็อตมือหมุน (Swivel Nut SPX3000W) ทำจากพลาสติกและทองเหลือง หากเกลียวหวานหรือหักจะทำให้ฝาปิดไม่แนบสนิท อากาศจะเล็ดลอดเข้าสู่ห้องปั๊มตลอดเวลา
ตารางเทียบรหัสอะไหล่แท้ Hayward Super II (Part Number & Compatibility Table)
(หมายเหตุ: บนหน้าจอมือถือ สามารถเลื่อนหน้าจอด้านขวาเพื่อดูรายละเอียด โดยคอลัมน์ชื่อชิ้นส่วนอะไหล่จะถูกล็อกตรึงไว้ทางซ้ายเสมอ)
| ชื่อชิ้นส่วนอะไหล่ | รหัสอะไหล่แท้ (Part No.) | ตำแหน่งไดอะแกรม | วัสดุ / คุณสมบัติทางเทคนิค | รุ่นแรงม้าที่รองรับ | รอบการตรวจเช็กที่แนะนำ |
|---|---|---|---|---|---|
| ฝาปิดใสหน้าปั๊ม (Strainer Lid) | SPX3000D | Item 1 | Polycarbonate Lexan ใส ทนแรงดันสูง | 0.75 HP – 3.0 HP (ทุกรุ่น) | ตรวจเช็กรอยร้าวทุก 6 เดือน |
| โอริงฝาหน้าปั๊ม (Lid O-Ring) | SPX3000S | Item 2 | ยางสังเคราะห์ NBR ทนคลอรีนและกรด-ด่าง | 0.75 HP – 3.0 HP (ทุกรุ่น) | ทาสารหล่อลื่นซิลิโคนทุกเดือน / เปลี่ยนทุก 1 ปี |
| ตะกร้ากรองหน้าปั๊ม (Strainer Basket) | SPX3000M | Item 3 | Heavy-duty Polypropylene เหนียวทนแรงกระแทก | 0.75 HP – 3.0 HP (ทุกรุ่น) | เทเศษขยะทิ้งสม่ำเสมอ ตรวจเช็กการฉีกขาด |
| น็อตมือหมุนล็อกฝา (Hand Nut Knob) | SPX3000W | Item 4 | เกลียวทองเหลืองฝังพลาสติก ABS จับถนัดมือ | 0.75 HP – 3.0 HP (ทุกรุ่น) | ตรวจเช็กเกลียวหวานหรือรอยแตกร้าว |
| แมคคานิคอลซีล (Mechanical Shaft Seal) | SPX1600Z2 | Item 10 | Carbon Ceramic Face & สปริงสแตนเลส 316 | 0.75 HP – 3.0 HP (สระเกลือใช้ SPX2700SA) | เปลี่ยนทันทีเมื่อพบน้ำหยด หรือเปลี่ยนทุก 1-2 ปี |
| ดิฟฟิวเซอร์ (Diffuser) | SPX3000B | Item 6 | ไฟเบอร์กลาสเสริมแรง ทนแรงดันไฮดรอลิก | 0.75 HP – 3.0 HP (ทุกรุ่น) | ตรวจเช็กความแน่นหนาขณะถอดล้างใบพัด |
| โอริงดิฟฟิวเซอร์ (Diffuser Gasket) | SPX3000BN | Item 7 | ยางสังเคราะห์ทรงสี่เหลี่ยม ป้องกันแรงดันบายพาส | 0.75 HP – 3.0 HP (ทุกรุ่น) | เปลี่ยนพร้อมกับดิฟฟิวเซอร์หรือเมื่อยุบตัว |
| ใบพัดปั๊ม 1.0 HP (Impeller 1.0 HP) | SPX3010C | Item 8 | Noryl แข็งแกร่งสูง สมดุลไดนามิกแม่นยำ | ปั๊ม Hayward Super II ขนาด 1.0 HP | ตรวจเช็กการอุดตันของเศษขยะทุก 3-6 เดือน |
| ใบพัดปั๊ม 1.5 HP (Impeller 1.5 HP) | SPX3015C | Item 8 | Noryl ทนสารเคมี ให้ Flow Rate เต็มพิกัด | ปั๊ม Hayward Super II ขนาด 1.5 HP | ตรวจเช็กการอุดตันของเศษขยะทุก 3-6 เดือน |
| ใบพัดปั๊ม 2.0 HP (Impeller 2.0 HP) | SPX3020C | Item 8 | Noryl รองรับแรงหมุนและความเร็วรอบสูง | ปั๊ม Hayward Super II ขนาด 2.0 HP | ตรวจเช็กการอุดตันของเศษขยะทุก 3-6 เดือน |
| หน้าแปลนมอเตอร์ (Seal Plate) | SPX3000E | Item 11 | PermaGlass XL แข็งแกร่งทนแรงบิดสูง | 0.75 HP – 3.0 HP (ทุกรุ่น) | ตรวจเช็กเบ้าใส่แมคคานิคอลซีลเมื่อถอดประกอบ |

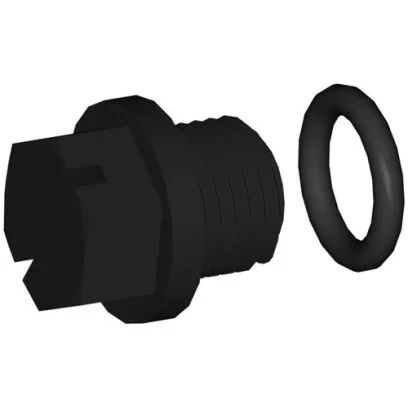

| ปลั๊กถ่ายน้ำพร้อมโอริง (Drain Plug) | SPX1700FG | Item 19 | พลาสติกเกลียวมาตรฐาน พร้อมโอริงกันน้ำรั่ว | 0.75 HP – 3.0 HP (ทุกรุ่น) | ตรวจเช็กก่อนและหลังการเดรนน้ำทิ้งในฤดูหนาว |
แนวทางการบำรุงรักษาและการเปลี่ยนอะไหล่ปั๊ม Hayward Super II อย่างถูกวิธี
เพื่อให้การติดตั้งอะไหล่และชิ้นส่วนทดแทนทำงานได้อย่างเต็มสมรรถนะ วิศวกรสระว่ายน้ำขอแนะนำข้อควรปฏิบัติในการซ่อมบำรุงปั๊ม Hayward Super II ดังนี้:
- ใช้สารหล่อลื่นชนิดซิลิโคนเบส (Silicone-Based Lubricant) เท่านั้น: ในการทาบำรุงรักษาโอริงฝาหน้าปั๊มและปะเก็นยาง ห้ามใช้น้ำมันปิโตรเลียมเจลหรือจาระบีธรรมดาโดยเด็ดขาด เพราะจะทำให้เนื้อยางบวม นิ่ม และเสื่อมสภาพอย่างรวดเร็ว
- ข้อควรระวังในการติดตั้งแมคคานิคอลซีล: ห้ามใช้นิ้วสัมผัสผิวหน้าสัมผัสของคาร์บอนและเซรามิกโดยตรง เนื่องจากคราบเหงื่อและความมันจะทำให้ผิวซีลแนบไม่สนิท และห้ามปล่อยให้ปั๊มเดินตัวเปล่าโดยไม่มีน้ำเด็ดขาด เพราะจะทำให้หน้าซีลร้อนจัดจนไหม้เสียหายทันที
- การเลือกขนาดใบพัดให้ตรงกับแรงม้าของมอเตอร์: ห้ามใส่ใบพัดที่มีขนาดแรงม้าใหญ่กว่ามอเตอร์ (เช่น มอเตอร์ 1.0 HP แต่นำใบพัด 2.0 HP มาใส่) เพราะจะทำให้มอเตอร์รับภาระหนักเกินไป (Overload) เกิดความร้อนสูง และมอเตอร์ไหม้ในที่สุด
- การขันน็อตมือหมุนล็อกฝา: ควรขันด้วยแรงมือให้ตึงพอดีอย่างสม่ำเสมอกันทั้งสองข้าง หลีกเลี่ยงการใช้คีมหรือเครื่องมือขันบีบแรงเกินไปจนทำให้หูเบ้าตัวเรือนปั๊มแตกหัก
