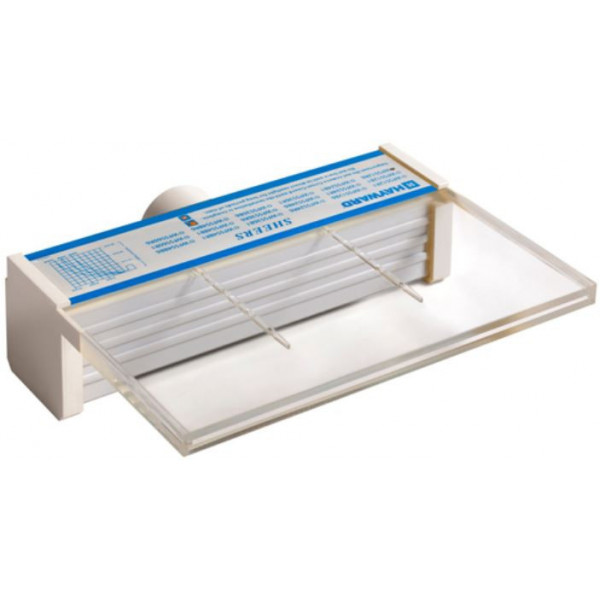

WFS560R1 SHEER 5 ft. 1" LIP REAR MOUNT - Hayward - 1 View larger

WFS560R1 SHEER 5 ft. 1" LIP REAR MOUNT - Hayward

Hayward

WFS560R1

1001168851

New product

2026-12-25

Pre order 60-90 day

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿22,500.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Hayward
Series
 SHEER 500
Model
 WFS560R1
Connection(in/out)
 1.5/2"

Description

คุณสมบัติของเชียร์ 500:
    ปรับปรุงด้วยแสง Hayward: ผสมผสานกับไฟ LED ของ Hayward
เพื่อสร้างสีสันที่ผสมผสานกันอย่างลงตัวกับความงามของน้ำตก
 ปรับแต่งให้เข้ากับสระของคุณ: ด้วยความสามารถในการติดตั้งทั้งแบบตรงและแบบโค้ง Sheer 500
สามารถปรับให้เข้ากับรูปร่างของสระและสปาได้
    ติดตั้งง่าย: ตัวเลือกการเชื่อมต่อด้านหลังหรือด้านล่างทำให้การติดตั้งทำได้ง่ายและรวดเร็ว
    เข้ากันได้กับระบบประปาขนาดใหญ่: ข้อต่อ 1.5” x 2”
ทำให้ Sheer 500 เข้ากันได้กับระบบประปาขนาดใหญ่ในขณะที่เพิ่มการไหลของน้ำสูงสุด

ม่านน้ำตกสระว่ายน้ำ Hayward Sheer 500 สร้างสายน้ำตกใสเป็นแผ่นกระจกธรรมชาติ ขนาด 5 ฟุต
Glass-Like Water Cascade Brand: HAYWARD® | Model: WFS560R1

SHEER 5 ft. 1" LIP REAR MOUNT - Hayward ม่านน้ำตกสระว่ายน้ำ Sheer 500

HAYWARD SHEER 500 WATERFALL 5 FT. • 1" CLEAR LIP • REAR FEED 2.0" • 60-75 GPM

นวัตกรรมม่านน้ำตกสระว่ายน้ำระดับพรีเมียมจาก Hayward สหรัฐอเมริกา รุ่น Sheer 500 (รหัสสินค้า WFS560R1) ขนาดใหญ่พิเศษหน้ากว้างม่านน้ำ 5 ฟุต (60 นิ้ว / 1,524 มม.) ปากม่านน้ำแบบใสขนาด 1 นิ้ว (1" Clear Lip) พร้อมจุดต่อน้ำเข้าด้านหลังขนาดใหญ่ 2.0 นิ้ว (Rear Mount 2.0" PVC) รองรับปริมาณน้ำ 60 – 75 GPM (13.6 – 17.0 m³/h) โครงสร้างภายในติดตั้งห้องปรับแรงดันน้ำคู่ (Dual Baffle Chamber) กระจายมวลน้ำได้ราบเรียบ สม่ำเสมอตลอดแนวความกว้าง 60 นิ้ว รังสรรค์สายน้ำตกแผ่นฟิล์มใสบริสุทธิ์ดั่งกระจกเงา ทิ้งตัวลงสู่ผิวน้ำอย่างนุ่มนวลและเงียบสงบ แข็งแกร่ง ทนทานต่อสารเคมีและรังสียูวี เหมาะสำหรับสระว่ายน้ำคฤหาสน์และงานสถาปัตยกรรมระดับซูเปอร์ลักชัวรี

Sheer Width

5 ft. (60 นิ้ว / 1,524 mm)

1" Clear Lip

ปากม่านใส 1 นิ้ว (25.4 mm)

Rear Mount Feed

ท่อน้ำเข้าด้านหลัง 2.0" PVC

Design Flow Rate

60 - 75 GPM (13.6 - 17.0 m³/h)

Hayward Sheer 500 (WFS560R1) หน้ากว้าง 5 ฟุต พลังสายน้ำตกแผ่นฟิล์มกระจกอลังการ

สัมผัสความอลังการของสถาปัตยกรรมสายน้ำด้วยม่านน้ำตก Hayward Sheer 500 รุ่น WFS560R1 ขนาดกว้างถึง 5 ฟุต (1,524 มม.) ผลิตจากพลาสติกวิศวกรรม ABS ชนิดทนแรงดันสูง ไร้รอยต่อ ปากม่านแบบใสชนิดโพลีคาร์บอเนต (1" Clear Lip) ซ่อนเนียนตาเข้ากับงานปูกระเบื้องหรือผนังหินธรรมชาติ ออกแบบห้องปรับกระจายน้ำคู่ (Dual Internal Baffles) ช่วยสลายความปั่นป่วนของมวลน้ำ ทำให้สายน้ำแผ่ออกเต็มหน้ากว้าง 60 นิ้ว ไหลรินลงเป็นแผ่นกระจกฟิล์มใสต่อเนื่อง ไม่สะบัดหรือขาดช่วง พร้อมท่อน้ำเข้าขนาดใหญ่ 2.0 นิ้วด้านหลัง ช่วยลดแรงเสียดทานและรองรับปริมาณน้ำได้อย่างสมบูรณ์แบบ

  • สายน้ำตกแผ่นกระจกพาโนรามา (5 ft. Cascade): หน้ากว้างถึง 1,524 มม. รังสรรค์ม่านน้ำกระจกฟิล์มใสทอดยาว สร้างความประทับใจระดับเวิลด์คลาส
  • ปากม่านน้ำใส 1 นิ้ว (1" Clear Lip): ยื่นพ้นแนวผนัง 25.4 มม. ป้องกันสายน้ำไหลย้อนเกาะผนัง กลมกลืนกับผนังสระทุกรูปแบบ
  • ท่อน้ำเข้าขนาด 2.0 นิ้ว (Rear Feed 2.0" PVC): รองรับอัตราการไหล 60–75 GPM ได้เต็มที่ ลดแรงเสียดทานและประหยัดพลังงานปั๊ม
  • ห้องปรับแรงดันน้ำคู่ (Dual Baffle Chamber): จัดระเบียบการกระจายน้ำอย่างแม่นยำ ม่านน้ำตกไหลนุ่มนวล เงียบสงบ ปราศจากฟองอากาศรบกวน
LAMINAR WATER SHEET (60" WIDTH / 5 FT) 2.0" REAR HAYWARD® SHEER 500 • WFS560R1 (5 FT) Hayward Sheer 500 Waterfall 5 ft. 1" Lip Rear Mount (WFS560R1)

Technical Blueprint & Specification Sheet (1200 x 1600 px)

แบบสัดส่วนวิศวกรรมมาตรฐานโรงงาน Hayward Sheer 500 สำหรับรุ่น WFS560R1 ขนาด 5 ฟุต จัดแสดงสัดส่วนจริง Top Plan View (หน้ากว้าง 1,524.0 มม. • ความกว้างรวมปีก 1,562.1 มม.), Side Section พร้อมระบบ Dual Baffles และท่อเข้าหลังขนาด 2.0" PVC รวมถึงตารางเปรียบเทียบสเปกซีรีส์ Sheer 500 ครบถ้วน

Product Dimensions and Technical Information HAYWARD® SHEER 500 WATERFALL 5 FT. 1" LIP REAR MOUNT 2.0" (SKU: WFS560R1) 1" CLEAR LIP DISCHARGE (60" WIDTH / 5 FT) 2.0" REAR HAYWARD® SHEER 500 • WFS560R1 (5 FT) SHEER WIDTH: 60" (1,524.0 mm) OVERALL WIDTH: 61.5" (1,562.1 mm) 1" (25 mm) WATER SHEET 3.5" (89 mm) TOTAL DEPTH: 6.0" (152 mm) WATERFALL SLIT OPENING (60" / 1,524.0 mm) BOND BEAM CONCRETE NOTCH WFS560R1 IN MORTAR POOL WALL TOP PLAN & FRONT ELEVATION: 5 FT. WIDTH (60") • 1" CLEAR LIP • 2.0" REAR INLET SIDE SECTION (DUAL BAFFLE LAMINAR CHAMBER) & BOND BEAM INSTALLATION 2. HAYWARD SHEER 500 SERIES SPECIFICATIONS & ENGINEERING DATA HAYWARD SHEER 500 WATERFALL SERIES PERFORMANCE MATRIX Model / รหัสรุ่น Sheer Width (กว้าง) Lip Length (ปากม่าน) Inlet Feed (ตำแหน่งท่อ) Flow Rate (GPM / LPM) Flow Rate (m³/h) Pipe Size (ขนาดท่อ) Max Height above Pool WFS512R1 1 ft. (12" / 305 mm) 1" Clear Lip Rear Mount (หลัง) 12 – 15 GPM (45 – 57 LPM) 2.7 – 3.4 m³/h 1.5" PVC Socket 3 ft. (0.9 เมตร) WFS524R1 2 ft. (24" / 610 mm) 1" Clear Lip Rear Mount (หลัง) 24 – 30 GPM (91 – 114 LPM) 5.5 – 6.8 m³/h 1.5" PVC Socket 3 ft. (0.9 เมตร) WFS536R1 3 ft. (36" / 914 mm) 1" Clear Lip Rear Mount (หลัง) 36 – 45 GPM (136 – 170 LPM) 8.2 – 10.2 m³/h 1.5" PVC Socket 3 ft. (0.9 เมตร) WFS548R1 4 ft. (48" / 1219 mm) 1" Clear Lip Rear Mount (หลัง) 48 – 60 GPM (182 – 227 LPM) 10.9 – 13.6 m³/h 2.0" PVC Socket 3 ft. (0.9 เมตร) WFS560R1 ✔ 5 ft. (60" / 1524 mm) 1" Clear Lip Rear Mount (หลัง) 60 – 75 GPM (227 – 284 LPM) 13.6 – 17.0 m³/h 2.0" PVC Socket 3 ft. (0.9 เมตร) ☰ KEY HYDRAULIC & ARCHITECTURAL DESIGN ADVANTAGES (HAYWARD SHEER 500 - 5 FT): ✔ อัตราการไหลมาตรฐานสากล: คำนวณที่ 12 – 15 GPM ต่อความกว้าง 1 ฟุต สำหรับรุ่น 5 ฟุต (WFS560R1) ใช้อัตราไหล 60 – 75 GPM (13.6 – 17.0 m³/h) ✔ ท่อน้ำเข้า 2.0" PVC รองรับอัตราการไหลสูงพิเศษ: ป้องกันแรงดันตก (Pressure Drop) และลดโหลดการทำงานของมอเตอร์ปั๊มน้ำสระว่ายน้ำ ✔ แผงจัดระเบียบน้ำคู่ภายใน (Dual Baffles): สลายแรงดันกระชากและเกลี่ยน้ำให้ไหลรินออกปากม่านกว้าง 60 นิ้วอย่างราบเรียบสม่ำเสมอเท่ากันทุกจุด ✔ สายน้ำตกใสบริสุทธิ์ (Glass Sheet Effect): ม่านน้ำโปร่งแสงเป็นแผ่นกระจกเงาธรรมชาติ ไม่แตกฟุ้งกระจาย และสะท้อนแสงไฟ LED ได้อย่างวิจิตร ✔ ปากม่านแบบใส 1 นิ้ว (1" Clear Lip): ซ่อนตัวถังในโครงสร้างผนังปูนหรือหินตกแต่งได้อย่างกลมกลืน ปากม่านยื่นพ้นแนวขอบกระเบื้องป้องกันน้ำไหลย้อย ✔ ความสูงติดตั้งที่เหมาะสม: แนะนำติดตั้งสูงไม่เกิน 3 ฟุต (0.9 เมตร) เหนือระดับน้ำในสระ เพื่อรักษารูปทรงแผ่นม่านน้ำให้คงสภาพสวยงามสมบูรณ์⚙ FILTRATION & PLUMBING REQUIREMENTS (ข้อกำหนดระบบกรองและท่อทางเดินน้ำ): • ระบบกรองน้ำเฉพาะทาง: ต้องติดตั้งถังกรองผ้ากระดาษ (Cartridge Filter) ในระบบท่อน้ำตก เพื่อป้องกันเศษทรายหรือผงกรองเข้าไปอุดตันร่องม่านน้ำแคบ • ข้อห้ามสำคัญ: ห้ามใช้ถังกรองทราย (Sand Filter) หรือถังกรอง D.E. โดยตรงกับสายน้ำตก เพราะเศษผงกรองที่หลุดรอดอาจทำให้ปากม่านน้ำตกอุดตันถาวร • วาล์วควบคุมการไหล (Flow Control Valve): ต้องติดตั้งวาล์วปรับอัตราการไหล (Ball Valve 2") เพื่อจูนม่านน้ำให้ตกเป็นแผ่นกระจกตามความพึงพอใจ ✔ คำแนะนำทางวิศวกรรมการก่อสร้างและการติดตั้ง (Engineering Installation Guide): • ขั้นตอนที่ 1: สกัดช่องบนคานคอดิน (Bond Beam Notch) ความกว้างประมาณ 62-63 นิ้ว เพื่อรองรับตัวเครื่อง WFS560R1 ในแนวระนาบได้อย่างพอเหมาะ • ขั้นตอนที่ 2: วางแผ่นไม้ค้ำด้านหน้า เทปูนมอร์ตาร์ (Mortar Bed) รองก้นช่องแล้ววางตัวเครื่อง กดลงบนปูนและใช้ระดับน้ำยาวตรวจระดับระนาบ 100% • ขั้นตอนที่ 3: ปากม่านน้ำ (Clear Lip) ต้องยื่นพ้นแนวผนังที่ปูกระเบื้องเสร็จแล้วอย่างน้อย 1/8 นิ้ว เพื่อไม่ให้น้ำตกไหลย้อยกลับเข้าเกาะผนัง • ขั้นตอนที่ 4: อย่าถอดฝาครอบป้องกันปากม่านน้ำ (Protective Cover) ออกจนกว่างานฉาบปูนและปูกระเบื้องจะเสร็จ เพื่อป้องกันเศษปูนอุดตัน • ขั้นตอนที่ 5: ล้างระบบท่อ (Flush Line) ด้วยน้ำสะอาดก่อนต่อท่อ PVC 2.0" เข้าสู่ตัวเครื่อง เพื่อขจัดเศษกาว ทราย และเศษท่อ • ผลิตภัณฑ์แท้จาก Hayward Industries, Inc. มาตรฐานสหรัฐอเมริกา แข็งแกร่ง ทนทาน มอบความหรูหราอลังการให้กับสระว่ายน้ำของคุณ

Specifications / ข้อมูลจำเพาะ ม่านน้ำตก Hayward Sheer 5ft 1" Lip (WFS560R1)

SKU: WFS560R1
แบรนด์ผู้ผลิต (Brand)
HAYWARD® Pool Products (USA)
ซีรีส์และรุ่น (Model Series)
Sheer 500 Water Feature (Model: WFS560R1)
หน้ากว้างม่านน้ำตก (Sheer Width)
5 ฟุต (60 นิ้ว / 1,524 mm)
ความยาวปากม่านน้ำ (Lip Length)
1 นิ้ว (25.4 mm) ปากอะคริลิกใส (Clear Lip)
ตำแหน่งและขนาดท่อน้ำเข้า (Inlet Feed)
ด้านหลัง (Rear Mount) ขนาด 2.0 นิ้ว PVC Socket
อัตราการไหลที่แนะนำ (Design Flow Rate)
60 – 75 GPM (227 – 284 LPM / 13.6 – 17.0 m³/h)
ความสูงติดตั้งสูงสุดที่แนะนำ (Max Fall Height)
ไม่เกิน 3 ฟุต (0.9 เมตร) เหนือระดับน้ำ เพื่อม่านน้ำที่คงรูปสมบูรณ์
มิติตัวเครื่องรวม (Overall Dimensions)
กว้าง 61.5" (1,562.1 mm) • ลึกรวมท่อ 6.0" (152 mm) • สูง 3.5" (89 mm)
วัสดุโครงสร้าง (Material)
พลาสติกวิศวกรรม ABS ขึ้นรูปชิ้นเดียว ทนทานต่อแรงดันและรังสียูวี ปากใส Polycarbonate
ระบบกรองที่จำเป็น (Filtration Requirement)
ถังกรองผ้ากระดาษ (Cartridge Filter) เพื่อป้องกันตะกอนอุดตันปากม่านน้ำตก

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาม่านน้ำตก Hayward WFS560R1 (5 ฟุต)

1 การตั้งระดับในคานคอดิน (Leveling & Mortar)

เนื่องจากรุ่น 5 ฟุตมีความยาวถึง 60 นิ้ว การจับระดับน้ำจึงมีความสำคัญสูงสุด ต้องสกัดช่องคานคอดิน (Bond Beam) กว้างประมาณ 62-63 นิ้ว รองก้นด้วยปูนมอร์ตาร์ และใช้ระดับน้ำยาวตรวจสอบความระนาบ 100% ตลอดแนวหน้ากว้าง เพื่อให้น้ำตกไหลรินออกพร้อมกันทั่วทั้ง 5 ฟุต

2 ท่อจ่ายน้ำ 2.0" และระบบกรองเฉพาะทาง

ต้องใช้ท่อ PVC ขนาด 2.0 นิ้วเชื่อมต่อเข้าด้านหลังเพื่อรองรับปริมาณน้ำ 60–75 GPM ได้เต็มประสิทธิภาพ และต้องติดตั้งถังกรองผ้ากระดาษ (Cartridge Filter) ห้ามใช้ถังกรองทรายหรือ D.E. โดยตรง และต้องติดตั้งวาล์วปรับอัตราการไหล (Ball Valve 2") เพื่อจูนแผ่นม่านน้ำให้ตกลงมาเรียบเนียนดุจกระจก

3 การปกป้องปากม่านน้ำระหว่างงานกระเบื้อง

ห้ามแกะแถบป้องกันปากม่านน้ำตก (Protective Cover) ออกจนกว่างานฉาบปูนและงานปูกระเบื้องผนังสระจะเสร็จสมบูรณ์ ปากม่านต้องยื่นพ้นแนวขอบกระเบื้องอย่างน้อย 1/8 นิ้ว และต้อง Flush ทำความสะอาดระบบท่อด้วยน้ำแรงดันสูงเพื่อล้างสิ่งแปลกปลอมก่อนต่อท่อเข้าสู่ม่านน้ำตก

HAYWARD POOL PRODUCTS (USA)

ผู้นำด้านเทคโนโลยีม่านน้ำตกและอุปกรณ์สระว่ายน้ำมาตรฐานวิศวกรรมระดับโลก
✓ Sheer Width 60" (1,524 mm) ✓ 1" Clear Lip ✓ Sku: WFS560R1
