WFL100 ColorLogic Laminar Hayward

Hayward

WFL100

10011549

New product

2026-12-25

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿44,000.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Hayward
Model
 WFL100

Description

WFL100 ColorLogic Laminar Hayward

ภาพพื้นหลังสระว่ายน้ำ Hayward ColorLogic Laminar WFL100
HAYWARD COLORLOGIC LAMINAR 12V LED LIGHT • 3 - 5.5 GPM • 1" PVC • UL LISTED แบรนด์: HAYWARD | SKU: WFL100

Hayward ColorLogic® Laminar Water Feature หัวพ่นน้ำพุสายน้ำโค้งเรืองแสงเปลี่ยนสี LED 12V (Sku: WFL100)

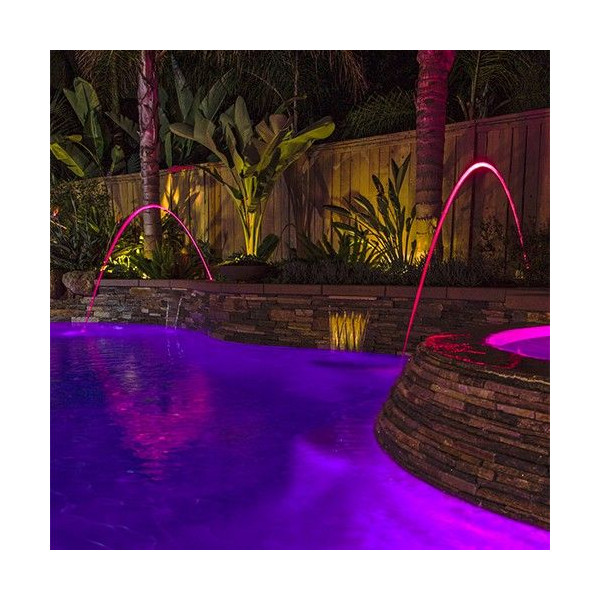

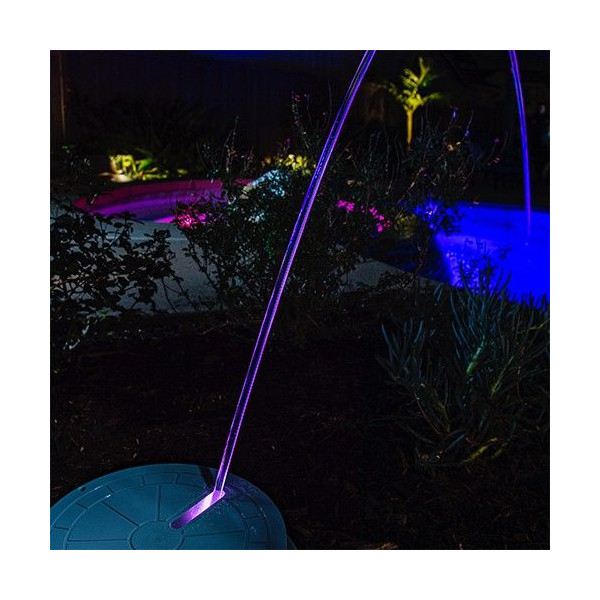

นวัตกรรมประติมากรรมสายน้ำและแสงสีระดับไฮเอนด์ Hayward ColorLogic® Laminar (รหัส SKU: WFL100 / WF-L100) ผลิตโดย Hayward Industries ประเทศสหรัฐอเมริกา ออกแบบเพื่อสร้างสายน้ำพุ่งโค้งทรงกลมเนื้อแน่นใสบริสุทธิ์ดุจแท่งแก้วคริสตัล (Glass-like Laminar Arc) พุ่งข้ามจากขอบสระลงสู่ผิวน้ำอย่างเงียบสงบโดยปราศจากฟองอากาศ ละอองน้ำ หรือเสียงแตกกระจาย โดดเด่นด้วย ไฟ LED ColorLogic 12V คุณภาพสูงในตัว ส่งลำแสงเปลี่ยนสีวิ่งตรงเข้าสู่แกนกลางของสายน้ำโดยตรง ทำหน้าที่เสมือนเส้นใยนำแสง (Fiber-Optic Effect) เปล่งประกายเรืองแสงเจิดจรัสระยิบระยับตลอดทั้งแนวโค้งของสายน้ำในยามค่ำคืน สามารถพุ่งสูงได้ถึง 7 – 8 ฟุต (2.1 – 2.4 ม.) และยื่นยาวเข้าสู่สระได้ถึง 8 – 10 ฟุต (2.4 – 3.0 ม.) ตัวกระบอกผลิตจากพลาสติกวิศวกรรมทนแรงกระแทกและสารเคมีสูง ขนาดกะทัดรัด Ø 9.75" สูง 14.5" พร้อม ระบบ Deck Collar ปรับระดับความสูงและมุมระนาบได้ 1" (25 มม.) ให้หน้าฝาครอบ Ø 10.25" เรียบเนียนเสมอกับพื้นเดคสระคอนกรีตหรือหินปูพื้น เชื่อมต่อท่อน้ำเข้าขนาด 1" PVC พร้อมท่อร้อยสายไฟขนาด 1" PVC และพอร์ตระบายน้ำก้นถัง 1/2" ป้องกันน้ำขังใต้ดิน รองรับการควบคุมอัตโนมัติเต็มรูปแบบผ่านระบบ Hayward OmniLogic® และ ProLogic®

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Hayward WFL100 (Vertical CAD Dimensions & Specs)

แสดง Dimension • Spec แนวตั้ง • คลิกขยาย 1400 × 2000 PX
HAYWARD WATER FEATURES • FACTORY ENGINEERING DRAWING COLORLOGIC® LAMINAR WATER FEATURE • MODEL WFL100 SKU / PART NUMBER WF-L100 (WFL100) SECTION 1: ENGINEERING DIMENSIONS & DECK CUTAWAY (มิติขนาดวิศวกรรมและการติดตั้งพื้นเดค) UNITS: INCHES [MM] & CM ชั้นกรวดหินคลุกระบายน้ำใต้ดิน (PEA GRAVEL DRAINAGE BED ≥ 1 CU. FT.) FINISHED DECK LEVEL (ระดับพื้นทางเดินสระ) LAMINAR FLOW MEDIA (ชุดตะแกรงกรองขจัดฟองและความปั่นป่วน) CLEAR LAMINAR WATER ARC (สายน้ำพุ่งโค้งไร้ฟองอากาศ สูง 7-8 FT / ยื่น 8-10 FT) 12V COLORLOGIC LED Ø 10.25" [260 mm] Ø 9.75" [248 mm] 14.5" [368 mm] 1.0" [25 mm] ADJUST 1" PVC WATER INLET ท่อน้ำเข้า 1" พร้อมยูเนี่ยนและวาล์วหรี่ 1" PVC ELECTRICAL CONDUIT ท่อร้อยสายไฟ LED 12V (สายยาว 100 FT) 1/2" SUB-DECK DRAIN PORT ช่องระบายน้ำขังลงสู่ชั้นกรวดใต้เดค SECTION 2: TECHNICAL SPECIFICATIONS (ตารางข้อมูลจำเพาะทางวิศวกรรม WFL100) FACTORY DATASHEET SPECIFICATION PARAMETER / SPECIFICATION ITEM (รายการพารามิเตอร์) ENGINEERING DESIGN VALUE / TECHNICAL DETAILS (ค่ามาตรฐานทางเทคนิค) แบรนด์ผู้ผลิต / ประเทศผู้ผลิต (Brand & Origin) HAYWARD INDUSTRIES, INC. (สหรัฐอเมริกา • Made in USA / Hayward Global) ชื่อรุ่น / รหัสผลิตภัณฑ์ (Model & SKU) ColorLogic® Laminar • รหัส SKU: WFL100 (WF-L100) ขนาดกระบอกและฝาครอบ (Canister & Lid Dimensions) ฝาครอบ Ø 10.25" (260 มม.) • ตัวกระบอก Ø 9.75" (248 มม.) • ความสูงลึก 14.5" (368 มม.) อัตราการไหลของน้ำที่เหมาะสม (Operating Flow Rate) 3.0 ถึง 5.5 GPM (ประมาณ 0.68 - 1.25 ลบ.ม./ชม.) ที่แรงดันเฮดต่ำ ความสูงและระยะพุ่งของสายน้ำ (Stream Trajectory) พุ่งโค้งสูงได้ถึง 7 - 8 ฟุต (2.1 - 2.4 ม.) • ระยะพุ่งยื่นเข้าสู่สระ 8 - 10 ฟุต (2.4 - 3.0 ม.) ระบบแสงสว่างในตัว (Integrated Light Engine) ColorLogic 12V LED แสงไฟนำทางในสายน้ำ (Fiber-optic effect) เปลี่ยนสีและโชว์แสงได้ ระบบควบคุมและการซิงค์แสง (Automation Compatibility) รองรับระบบ Hayward OmniLogic®, ProLogic®, ColorLogic Controller หรือสวิตช์ 12V ทั่วไป ข้อต่อท่อน้ำเข้าและการควบคุม (Water Connection) ท่อ PVC ขนาด 1 นิ้ว (1" Socket) พร้อมวาล์วหรี่ป้อนแรงดันในชุดยูเนี่ยน ท่อร้อยสายไฟและสายไฟ (Electrical Conduit & Cord) ท่อร้อยสายไฟ PVC 1 นิ้ว • สายไฟ 12V ความยาวมาตรฐาน 100 ฟุต (30.5 เมตร) ข้อกำหนดความสะอาดของน้ำ (Filtration Requirement) ต้องผ่านถังกรองผ้า Cartridge Filter ความละเอียด ≤ 20 Micron ห้ามใช้ท่อที่ไม่มีกรองเด็ดขาด พิกัดแรงดันสูงสุด (Max System Pressure) แรงดันใช้งานสูงสุด 50 PSI (3.5 BAR) • แนะนำติดตั้งวาล์วปรับแรงดันบายพาส การปรับระดับและการระบายน้ำ (Leveling & Drainage) Deck Collar ปรับระดับได้ 1" (25 มม.) • พอร์ตระบายน้ำก้นถัง 1/2" ระบายน้ำสู่กรวดหินใต้เดค มาตรฐานการรับรอง (Safety & Compliance) UL Listed for Swimming Pool Water Features, NEC Article 680 Compliant • DESIGNED FOR POURED CONCRETE DECKS, PAVERS, AND STONE SURROUND • HAYWARD POOL PRODUCTS, INC. ALL RIGHTS RESERVED. CAD DRAWING SCALE 1:1 VERTICAL DETAIL SHEET • 1400 × 2000 PX
คลิกเพื่อเปิดดูแบบแปลนขนาดใหญ่ 1400 × 2000 PX

จุดเด่นและประสิทธิภาพของ Hayward ColorLogic® Laminar (WFL100)

สายน้ำใสบริสุทธิ์ ดุจแท่งแก้วคริสตัล

ภายในมีตลับกรองลดความปั่นป่วนหลายชั้น (Laminar Flow Media) ขจัดฟองอากาศได้อย่างหมดจด สร้างสายน้ำพุ่งโค้งทรงกระบอกที่เรียบเนียน ไม่แตกละออง ไหลรินเงียบสงบสู่ผิวน้ำ

ไฟ LED 12V เรืองแสงตลอดสายน้ำ (Fiber-Optic)

ติดตั้งโมดูลไฟ ColorLogic LED 12V พร้อมเลนส์รวมแสง ยิงลำแสงสีสดใสวิ่งผ่านแกนกลางของสายน้ำ ทำให้สายน้ำเรืองแสงหลากสีสันตลอดแนวพุ่งจรดผิวน้ำสระอย่างน่าอัศจรรย์

ปลอกปรับระดับ Deck Collar เรียบเสมอพื้น 1"

ระบบปรับระดับความสูงและเอียงองศา (Leveling Collar) ปรับแต่งได้ 1 นิ้ว (25 มม.) ช่วยให้หน้าฝาครอบกลม Ø 10.25" เรียบแนบสนิทไปกับพื้นคอนกรีต หินปู หรือกระเบื้องเดคสระ

ปรับมุมกิมบอลในตัว • ระบายน้ำใต้ดิน 1/2"

ชุดหัวฉีดติดตั้งบนแขนกิมบอลปรับทิศทางการพุ่งได้อิสระ พร้อมวาล์วหรี่น้ำในตัว และมีท่อระบายน้ำขังใต้ก้นถัง (Drain Port) สู่ชั้นกรวดใต้ดิน ป้องกันน้ำขังภายในเบ้าได้อย่างสมบูรณ์

ตารางคุณสมบัติทางเทคนิค Hayward ColorLogic® Laminar (WFL100)

มาตรฐานโรงงาน Hayward สหรัฐอเมริกา
คุณสมบัติทางวิศวกรรม (Attributes)รายละเอียดทางเทคนิค (Technical Details)
แบรนด์ผู้ผลิต / แหล่งกำเนิดHAYWARD INDUSTRIES, INC. (สหรัฐอเมริกา • Hayward Global)
ชื่อรุ่นผลิตภัณฑ์ (Model Name)ColorLogic® Laminar with LED Lighting (หัวพ่นน้ำพุลามินาร์เรืองแสง)
รหัสสินค้า (SKU / Part Number)WFL100 (หรือ WF-L100)
มิติขนาดกระบอกและฝาครอบ (Dimensions)ฝาครอบ Ø 10.25 นิ้ว (260 มม.) • ตัวกระบอก Ø 9.75 นิ้ว (248 มม.) • ความสูงรวม 14.5 นิ้ว (368 มม.)
อัตราการไหลของน้ำที่เหมาะสม (Operating Flow Rate)3.0 ถึง 5.5 GPM (ประมาณ 0.68 – 1.25 ลบ.ม./ชม.) ต่อ 1 หัวพ่น
ระยะและวิถีการพุ่งของสายน้ำ (Water Trajectory)สายน้ำพุ่งโค้งสูงได้ถึง 7 – 8 ฟุต (2.1 – 2.4 ม.) และยื่นเข้าสู่สระได้ไกล 8 – 10 ฟุต (2.4 – 3.0 ม.)
ระบบไฟส่องสว่าง (Integrated Light Source)ColorLogic 12V LED ส่องแสงสีเข้าสู่แกนน้ำ พร้อมสายไฟความยาว 100 ฟุต (30.5 เมตร)
การต่อท่อน้ำเข้าและการควบคุม (Water Plumbing)ท่อ PVC ขนาด 1 นิ้ว (1" Socket) พร้อมชุดยูเนี่ยนและวาล์วหรี่น้ำติดตั้งในตัวกระบอก
ท่อร้อยสายไฟและพอร์ตระบายน้ำ (Conduit & Drain)ท่อร้อยสายไฟขนาด 1 นิ้ว PVC • พอร์ตระบายน้ำก้นกระบอกขนาด 1/2 นิ้ว สู่ชั้นหินกรวดใต้ดิน
ข้อกำหนดระบบกรองน้ำ (Filtration Requirement)ต้องมีถังกรองผ้า Cartridge Filter แยกเฉพาะ ความละเอียดไม่เกิน 20 ไมครอน (ห้ามต่อจากน้ำไม่ผ่านกรอง)
การปรับระนาบฝาครอบ (Deck Collar Adjustment)ปรับระดับสูง-ต่ำและเอียงระนาบได้ 1 นิ้ว (25 มม.) เพื่อให้เรียบเสมอกับพื้นเดคสระคอนกรีต
มาตรฐานการรับรองสากล (Certifications)มาตรฐานความปลอดภัย UL Listed สำหรับอุปกรณ์สระว่ายน้ำ และมาตรฐานไฟฟ้าสากล NEC Article 680

ข้อแนะนำการเดินท่อและการติดตั้งวิศวกรรม Hayward ColorLogic® Laminar (Installation Guidelines)

  • ข้อกำหนดระบบกรองน้ำเฉพาะ (Dedicated Filtration): น้ำที่ส่งเข้าสู่หัวพ่น Laminar WFL100 จะต้องผ่านถังกรองผ้า (Cartridge Filter) ที่มีความละเอียดไม่เกิน 20 ไมครอน เสมอ เพื่อป้องกันไม่ให้เม็ดทรายหรือเศษตะกอนเข้าไปอุดตันแผ่นกรองรังผึ้งภายใน ซึ่งจะทำให้สายน้ำแตกและสูญเสียสภาพลามินาร์
  • การเตรียมชั้นกรวดระบายน้ำใต้ดิน (Sub-Deck Pea Gravel Bed): ใต้ก้นกระบอกจะต้องขุดหลุมและเทหินกรวดกลม (Pea Gravel) ปริมาตรไม่น้อยกว่า 1 ลูกบาศก์ฟุต (ประมาณ 0.03 ลบ.ม.) เพื่อให้พอร์ตระบายน้ำขนาด 1/2 นิ้ว สามารถระบายน้ำฝนและน้ำกระเซ็นที่ตกลงในกระบอกซึมลงสู่ชั้นดินได้อย่างรวดเร็ว ป้องกันน้ำขังท่วมแผงไฟ LED
  • การปรับระดับหน้าฝาครอบด้วย Deck Collar: ก่อนและหลังการเทคอนกรีตเดคสระ สามารถหมุนปรับระดับปลอก Deck Collar ขึ้น-ลงได้ 1 นิ้ว (25 มม.) เพื่อปรับให้ขอบฝาครอบด้านบนระนาบเสมอเสร็จสมบูรณ์กับผิวคอนกรีต ป้องกันอันตรายจากการสะดุดของคนเดินเท้า
  • การเดินท่อน้ำแบบ Equal Pressure Loop: กรณีติดตั้งหัวพ่น Laminar หลายจุดร่วมกัน ต้องเดินท่อแบบวงลูปปิด (Equal Flow Loop) และแยกท่อเข้าแต่ละหัวขนาด 1 นิ้วที่มีความยาวเท่ากัน พร้อมติดตั้งเช็ควาล์วและบอลวาล์วปรับหรี่ เพื่อให้สายน้ำของทุกหัวมีความสูงและแรงดันที่สม่ำเสมอกัน
  • ระบบไฟฟ้า 12V และกล่องพักสาย (Junction Box): ร้อยสายไฟ LED ความยาว 100 ฟุตผ่านท่อร้อยสายไฟ 1 นิ้วไปยังหม้อแปลง 12V สำหรับสระว่ายน้ำที่ได้มาตรฐานความปลอดภัย โดยต่อผ่านกล่องพักสาย (J-Box) ที่อยู่สูงกว่าระดับน้ำในสระอย่างน้อย 8 นิ้ว (20 ซม.) ตามมาตรฐาน NEC Article 680
