กล่องควมคุมไฟLED ม่านน้ำตก Emaux(พร้อมรีโมท) - 1 View larger

กล่องควมคุมไฟLED ม่านน้ำตก Emaux(พร้อมรีโมท)

Emaux

KZD60

100351

New product

2026-12-31

In stock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿8,240.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Emaux
Type
 Control

Description

กล่องควมคุมไฟLED ม่านน้ำตก Emaux(พร้อมรีโมท)
Emaux KZD60
สนใจสั่งซื้อ 0657595919
ID Line :luiios79

  • input 170-250V&
  • out 12V
  • สามารถควมคุมไฟ LEDได้ 60W
Pool Background
WATER DESCENT LED CONTROL BOX PB SERIES

กล่องควบคุมไฟ LED ม่านน้ำตกสระว่ายน้ำ (LED Water Descent Control Box)

ระบบควบคุมเอฟเฟกต์ไฟส่องสว่างประสิทธิภาพสูงสำหรับม่านน้ำตกและระบบน้ำพุ

คุณสมบัติเด่นของระบบไฟ

แผงไฟ LED Strip ถูกติดตั้งเข้ากับตัวอุปกรณ์โดยตรง (แทนการใช้ระบบเส้นใยแก้วนำแสง Fiber Optics) ช่วยให้ระยะห่างของหลอดไฟอยู่ใกล้สายน้ำตกมากที่สุด การออกแบบนี้สร้างความสว่างไสวที่งดงามตระการตา ให้แสงสะท้อนเปล่งประกายอย่างสมบูรณ์แบบขณะที่สายน้ำไหลลงสู่สระว่ายน้ำ

• โปรแกรมรูปแบบไฟ LED สำเร็จรูป 10 รูปแบบ ให้คุณเลือกปรับแต่งม่านน้ำตกที่เปล่งประกายงดงามที่สุดได้ง่ายดายเพียงปลายนิ้วสัมผัส

5 รุ่นมาตรฐาน รองรับรูปแบบสายน้ำ

  • 1 รุ่น PB Series: ม่านน้ำตกแบบแผ่นเรียบ วิถีโค้งมาตรฐาน (Sheet of water with standard trajectory)
  • 2 รุ่น PBA Series: ม่านน้ำตกแบบแผ่นเรียบ วิถีโค้งพุ่งสูง (Sheet of water with arc trajectory)
  • 3 รุ่น PBS Series: ม่านน้ำตกแบบแผ่นเรียบ วิถีดิ่งตรงแนวดิ่ง (Sheet of water with sheer trajectory)
  • 4 รุ่น RA Series: สายน้ำสายฝน วิถีโค้งพุ่งสูง (Rain fall effect with arc trajectory)
  • 5 รุ่น RS Series: สายน้ำสายฝน วิถีดิ่งตรงแนวดิ่ง (Rain fall effect with sheer trajectory)

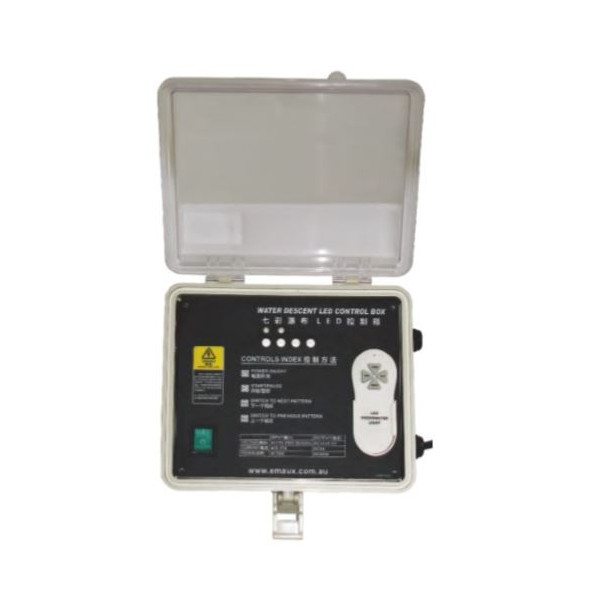

กล่องควบคุมไฟ LED Water Descent Control Box รุ่น WTD-CB พร้อมรีโมทคอนโทรลไร้สาย คลิกเพื่อดูภาพขยาย
ภาพสินค้ากล่องควบคุมไฟ LED Water Descent Control Box (รุ่น WTD-CB) พร้อมรีโมทคอนโทรลไร้สาย

ข้อมูลทางเทคนิคของผลิตภัณฑ์ (Product Specifications)

MODEL: WTD-CB
รายการคุณสมบัติรายละเอียดทางเทคนิค
รหัสสินค้า (Code)
08080035
รุ่น (Model)
WTD-CB
แรงดันไฟฟ้าขาเข้า (Input Power)
220V AC ±15%; 50/60Hz
กำลังไฟฟ้าขาออก (Output Power)
12V DC; 60W
ระบบควบคุม (Control)
พร้อมรีโมทคอนโทรลไร้สาย (With remote controller)
WIRING DIAGRAM WTD-CB TECHNICAL DRAWING

แผนผังวงจรภายในและการต่อสายกล่องควบคุมไฟ LED (LED Control Box Wiring Diagram)

แบบจำลองภาพลายเส้นเวกเตอร์ทางวิศวกรรม (Technical Line Art) แสดงตำแหน่งอุปกรณ์ บอร์ด PCB สวิตช์ หม้อแปลง และจุดเชื่อมต่อสายไฟทั้งหมดตามคู่มือ

JP4 JP3 VCC+ GND VCC+ RED GREEN BLUE OUT IN Control Panel Cover Control Panel VCC+ : Connect Brown Cable from the transformer GND : Connect Blue Cable from the transformer Connection the Blue Cable of the Transformer Connection the Brown Cable of the Transformer Light Switch Power Supply-Positive Charge Power Supply-Negative ChargeJP4 : Control Panel Connection VCC+: Connect to Black load line RED: Connect to Red / Brown load line GREEN: Connect to Green / White load line CONNECTION CABLE TO WATER DESCENT BLUE: Connect to Blue load line POWER SUPPLY Transformer Earth Connection

ตารางอธิบายรายละเอียดการเชื่อมต่อสายไฟ (Wiring Connection Summary)

จุดเชื่อมต่อ / อุปกรณ์ชื่อในแผนภาพ (Diagram Label)คำอธิบายหน้าที่และการต่อสายภาษาไทย
JP4 / JP3
JP4: Control Panel Connectionสายแพรเชื่อมต่อระหว่างแผงหน้าปัดกดกับแผงวงจรหลัก
VCC+ (ไฟเข้าบอร์ด)
Connect Brown Cable from transformerต่อสายไฟสีน้ำตาลขั้วบวก (+12V) ออกจากหม้อแปลง
GND (กราวด์บอร์ด)
Connect Blue Cable from transformerต่อสายไฟสีน้ำเงินขั้วลบ (GND) ออกจากหม้อแปลง
VCC+ (ไฟออก LED)
Connect to Black load lineต่อเข้าสายโหลดสีดำของชุดไฟม่านน้ำตก (+ Com)
RED (ช่องไฟสีแดง)
Connect to Red / Brown load lineต่อเข้าสายโหลดสีแดง หรือ สีน้ำตาลของม่านน้ำตก
GREEN (ช่องไฟสีเขียว)
Connect to Green / White load lineต่อเข้าสายโหลดสีเขียว หรือ สีขาวของม่านน้ำตก
BLUE (ช่องไฟสีน้ำเงิน)
Connect to Blue load lineต่อเข้าสายโหลดสีน้ำเงินของม่านน้ำตก
สายดิน (Ground)
Earth Connectionจุดเชื่อมต่อสายดินเพื่อความปลอดภัยตามมาตรฐาน
