NT MPUV40 UV-C Sytem Emaux

Emaux

1001068

New product

2026-12-31

Pre order 60-90 day

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿432,600.00

>> ราคาพิเศษโปรดติดต่อเรา

  • Tel:0657595916
  • Line ID: luiios79
  • Email: supradit.luier@gmail.com
ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ
Data sheet
Specifications
Brand
 Emaux
Type
 UV สระว่ายน้ำ
Description

Emaux NT‐MPUV40

  • model: NT-UV87-TO
  • Max flow(m3/h): 40
  • input power: 1000w
  • connection: 3 inch

Emaux Nano Tech MPUV40 Medium Pressure UV System Background
EMAUX GENUINE COMMERCIAL WATER TECHNOLOGY MEDIUM PRESSURE POLYCHROMATIC UV (200-400 nm) • FLOW 40 m³/h • SMARTDRIVE WIPER BRAND: EMAUX | SKU: NT-MPUV40 | CODE: 21000510045 / 931135873

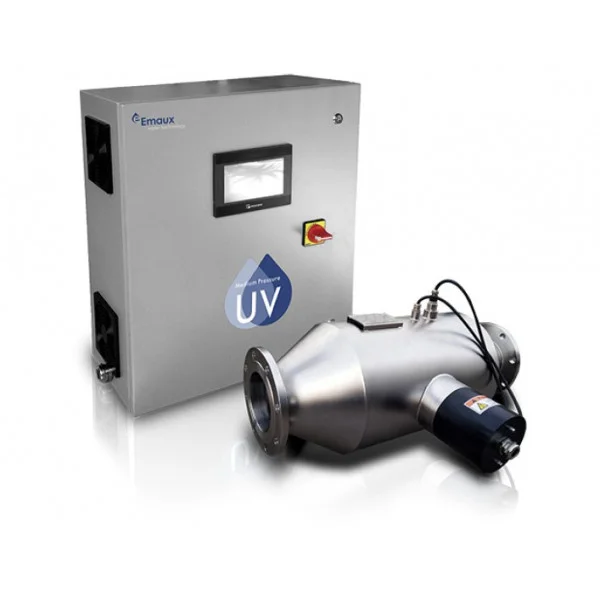

Emaux NT MPUV40 เครื่องบำบัดน้ำระบบ UV-C แรงดันปานกลาง (Medium Pressure UV System) หลอด 1000W อัตราการไหล 40 m³/h ตัวเรือนสแตนเลส AISI-316L พร้อมระบบปัดทำความสะอาดอัตโนมัติ Smartdrive สำหรับสระว่ายน้ำเชิงพาณิชย์

นวัตกรรมระบบฆ่าเชื้อโรคและสลายสารคลอรามีนประสิทธิภาพสูงสำหรับสระว่ายน้ำเชิงพาณิชย์มาตรฐานสากล Emaux (Nano Tech MPUV Series) รหัสสินค้า NT-MPUV40 (Product Code: 21000510045 / 931135873) ขับเคลื่อนด้วยเทคโนโลยีรังสีอัลตราไวโอเลตแรงดันปานกลาง Medium Pressure (MP) UV Lamp กำลังไฟฟ้า 1,000 Watts (1.0 kW) ที่ปล่อยสเปกตรัมแสงกว้างแบบ Polychromatic ในช่วงความยาวคลื่น 200 – 400 nm มีประสิทธิภาพทำลายโครงสร้าง DNA ของแบคทีเรีย, ไวรัส, และเชื้อโปรโตซัวดื้อคลอรีนสูง เช่น Cryptosporidium parvum และ Giardia lamblia ได้ถึง 99.9% พร้อมสลายสารประกอบคลอรามีน ทั้งโมโนคลอรามีน, ไดคลอรามีน และไตรคลอรามีน ได้อย่างถาวร ช่วยขจัดกลิ่นคลอรีนฉุน แสบตา และระคายเคืองผิวหนังในสระว่ายน้ำสาธารณะ โรงแรม และพูลวิลล่าขนาดใหญ่ได้อย่างสิ้นเชิง ตัวเรือนผลิตจาก สแตนเลสสตีลเกรดมารีน AISI-316L (SS-316L) ทนแรงดันสูง 10 บาร์ ติดตั้งแบบ In-line บนท่อหน้าแปลน DN80 (3.0 นิ้ว) สัดส่วนมิติตรงตามแบบแปลนโรงงาน Emaux: ความยาวกระบอก 740 มม., ความสูงตัวเรือน 422 มม., ระยะห่างระหว่างหน้าแปลน 300 มม. มาพร้อมระบบปัดทำความสะอาดปลอกแก้วควอตซ์อัตโนมัติ Smartdrive Wiper System และตู้ควบคุมไมโครโปรเซสเซอร์หน้าจอสัมผัสสี (Touchscreen HMI) ขนาด 600 × 600 × 300 มม. รองรับการบันทึกข้อมูล (Data Logging) และเชื่อมต่อระบบจัดการอาคาร (BMS) รองรับอัตราการไหล Flow Rate: 40 ลูกบาศก์เมตร/ชั่วโมง (40 m³/h ที่รังสี 60 mJ/cm² และ UVT 90%)

แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Emaux NT-MPUV40 Engineering CAD Drawing)

มิติตามโรงงาน Emaux: กระบอกยาว 740 mm • หน้าแปลน DN80 (3") • ตู้คอนโทรล 600x600x300 mm
EMAUX NT-MPUV40: SYSTEM ELEVATION & DIMENSIONS (mm) Emaux UV DOSE: 60 mJ/cm² FLOW: 40.0 m³/h UV Medium Pressure ตู้ควบคุม 600×600×300 mm DN80 (3") DN80 (3") UV SENSOR SMARTDRIVE B = 740 mm 422 mm มิติตามสเปกโรงงาน Emaux: กระบอกยาว B=740 mm • หน้าแปลน DN80 • มอเตอร์ Smartdrive INTERNAL CUTAWAY: 1000W MP LAMP (200-400 nm) & WIPER น้ำเข้า น้ำออก 1000W MEDIUM PRESSURE LAMP (200-400 nm) WIPER ชุดเพลาขับ Smartdrive UV Sensor ประสิทธิภาพของ Emaux NT-MPUV40 (Medium Pressure UV): • สเปกตรัม 200-400 nm ย่อยสลายสารคลอรามีน ทั้ง Mono-, Di-, Tri-chloramine ได้ถาวร • อัตราการไหล 40 m³/h (90% UVT @ 60 mJ/cm²) ฆ่าเชื้อ Cryptosporidium และ Giardia 99.9% • ระบบปัด Smartdrive ทำงานอัตโนมัติ ไม่ต้องถอดล้างปลอกควอตซ์ด้วยตนเอง EMAUX NANO TECH MPUV40 (21000510045) • 1000W MP LAMP • 40 m³/h • DN80 FLANGE • AISI-316L VESSEL

จุดเด่นและประสิทธิภาพของเครื่องบำบัดน้ำ Emaux NT MPUV40 (Medium Pressure UV)

สเปกตรัมกว้าง 200-400 nm สลายคลอรามีนถาวร

หลอด Medium Pressure 1000W ปล่อยคลื่นแสงหลายความยาวคลื่น ย่อยสลายโมโน-, ได- และไตรคลอรามีนได้อย่างสมบูรณ์ ขจัดกลิ่นฉุนและอาการแสบตา 100%

ระบบปัดอัตโนมัติ Smartdrive Wiper

มอเตอร์ Smartdrive ขับเคลื่อนชุดแหวนปัดทำความสะอาดปลอกแก้วควอตซ์ตามรอบเวลา ป้องกันคราบตะกรันเกาะบังรังสี UV โดยไม่ต้องถอดล้างด้วยมือ

สแตนเลส AISI-316L หน้าแปลน DN80

ตัวเรือนกระบอกสแตนเลส 316L ทนทานต่อคลอรีนและสารเคมีกัดกร่อน ออกแบบติดตั้งแบบ In-line บนท่อหน้าแปลน 3 นิ้ว รองรับแรงดันชลศาสตร์สูง

จอสี Touchscreen • เชื่อมต่อระบบ BMS

ควบคุมด้วยไมโครโปรเซสเซอร์ แสดงค่ารังสี UV และอัตราการไหล Real-Time มีระบบ Data Logging และพอร์ตเชื่อมต่อ Building Management System

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Emaux Commercial Genuine
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
Emaux Water Technology
รหัสสินค้า / รุ่น (Model / SKU)
NT-MPUV40 (Order Code: 21000510045 / 931135873)
ประเภทหลอดยูวีและกำลังวัตต์ (UV Lamp & Input Power)
Medium Pressure (MP) Lamp กำลังไฟ 1,000 Watts (1.0 kW) สเปกตรัมกว้าง 200 - 400 nm
อัตราการไหลเวียนน้ำที่กำหนด (Design Flowrate)
40 ลูกบาศก์เมตร/ชั่วโมง (40 m³/h ที่รังสี 60 mJ/cm² และ UVT 90%)
ขนาดท่อเชื่อมต่อหน้าแปลน (Flange Connection)
DN80 (3.0 นิ้ว / Flange Inlet & Outlet In-line Design)
วัสดุกระบอกรีแอกเตอร์ (Reactor Vessel Material)
สแตนเลสสตีลเกรดมารีน AISI-316L (SS-316L) ขัดเงากระจก ทนทานต่อการกัดกร่อน
ระบบปัดทำความสะอาดปลอกควอตซ์ (Wiper Mechanism)
ระบบอัตโนมัติ Automatic "Smartdrive" Wiper System พร้อมมอเตอร์ขับเคลื่อนเกลียว
แรงดันไฟฟ้าขาเข้า (Input Power Supply)
200 - 240V AC, 1 Phase, 50/60 Hz
ขนาดมิติตัวเรือนรีแอกเตอร์ (Reactor Dimensions B/C/F)
ยาว 740 มม. (29.1") × สูง 422 มม. (16.6") • ระยะหน้าแปลน 300 มม. • รูยึด 10 มม.
ขนาดตู้ควบคุมคอนโทรลเลอร์ (Controller Dimensions)
600 × 600 × 300 มม. (ติดผนัง Wall-Mount พร้อม Touchscreen HMI)
เซนเซอร์และการควบคุม (Sensors & Interfacing)
เซนเซอร์วัดความเข้มแสง UV (mJ/cm²), เซนเซอร์อุณหภูมิ, พอร์ต 4-20mA, พอร์ตเชื่อมต่อ BMS (Modbus)
มาตรฐานรับรองและการรับประกัน
มาตรฐาน CE Approved, NSF50 Standard, รับประกันศูนย์ Emaux

รายการอุปกรณ์ชิ้นส่วนในชุด Emaux NT-MPUV40 (System Component Breakdown)

ประเภทชิ้นส่วนรหัส / รายการชิ้นส่วนรายละเอียดอุปกรณ์หน้าที่การทำงานในระบบ
Main System ★NT-MPUV40ชุดเครื่องบำบัดน้ำ Medium Pressure UV 40 m³/hระบบฆ่าเชื้อและสลายคลอรามีนหลักของสระพาณิชย์
MP UV Lamp1000W MP Lampหลอด Medium Pressure UV กำลังไฟ 1.0 kWฉายรังสีหลายความยาวคลื่น 200-400 nm กำจัดคลอรามีน
Quartz SleeveHigh-Purity Quartz Tubeปลอกแก้วควอตซ์บริสุทธิ์ทนแรงดันและอุณหภูมิสูงแยกหลอดไฟออกจากน้ำ ป้องกันแรงดันและส่งผ่านรังสี 100%
Auto Wiper MotorSmartdrive Wiper Systemมอเตอร์ระบบปัดทำความสะอาดพร้อมแกนเกลียวสแตนเลสกวาดล้างคราบตะกรันบนปลอกควอตซ์อัตโนมัติอย่างสม่ำเสมอ
Control CabinetTouchscreen HMI Unitตู้คอนโทรลไมโครโปรเซสเซอร์ 600×600×300 มม.ควบคุมบัลลาสต์, บันทึก Data Log และส่งสัญญาณ BMS
UV Sensor KitCalibrated UV-C Sensorโพรบตรวจวัดความเข้มข้นของรังสี UV ภายในกระบอกส่งค่า UV Intensity เข้าหน้าจอเพื่อปรับกำลังวัตต์ตามจริง

ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษา Emaux NT-MPUV40 (Medium Pressure UV)

1. การติดตั้งบนระบบท่อบายพาสหน้าแปลน DN80 (Mandatory Flanged Bypass Piping): ต้องติดตั้งกระบอกรีแอกเตอร์ NT-MPUV40 บนท่อบายพาสหลังถังกรองทรายและระบบทำความร้อนเสมอ พร้อมติดตั้งบัตเตอร์ฟลายวาล์ว 3 ตัว เพื่อควบคุมอัตราการไหลเวียนน้ำไม่ให้เกิน 40 m³/h และสามารถตัดระบบเพื่อเปลี่ยนหลอดหรือซ่อมบำรุงโดยไม่ต้องหยุดระบบหมุนเวียนหลักของสระว่ายน้ำ
2. ระยะเผื่อสำหรับการชักเปลี่ยนหลอดไฟ (Horizontal Clearance Requirement): ต้องเว้นระยะว่างในแนวแกนของกระบอกรีแอกเตอร์อย่างน้อย 800 - 900 มิลลิเมตร ทางด้านขั้วหลอดไฟ เพื่อให้สามารถดึงหลอด Medium Pressure UV และปลอกแก้วควอตซ์ออกมาได้โดยไม่ต้องถอดรื้อตัวเรือนกระบอกสแตนเลสออกจากแนวท่อ
3. การต่อระบบควบคุมทางไฟฟ้าร่วมกับปั๊มกรอง (Interlock & Flow Switch Protection): ต้องเชื่อมต่อสายคอนโทรลของตู้ควบคุม Emaux เข้ากับคอนแทกเตอร์ของปั๊มกรองน้ำ และติดตั้ง Flow Switch หรือ Flow Meter (4-20mA) เสมอ เพื่อตัดการทำงานของหลอด MP UV 1000W ทันทีเมื่อไม่มีน้ำไหล ป้องกันความร้อนสะสมที่อาจทำให้ปลอกควอตซ์และซีลยางแตกร้าวเสียหาย
4. การดูแลรักษาระบบปัดทำความสะอาด Smartdrive Wiper: ควรตรวจเช็กการทำงานของมอเตอร์ Smartdrive และสภาพของแหวนปัด PTFE ทุกๆ 6 เดือน แม้ระบบจะทำงานอัตโนมัติ แต่ควรหล่อลื่นแกนเกลียวสแตนเลสด้วยซิลิโคนฟู้ดเกรดตามคู่มือโรงงาน เพื่อยืดอายุการใช้งานของกลไกขับเคลื่อน
5. ข้อควรระวังเรื่องอุณหภูมิและความปลอดภัยของแสง UV แรงดันปานกลาง: หลอด Medium Pressure ปล่อยพลังงานความร้อนและรังสี UV เข้มข้นสูงมาก ห้ามมองแสงไฟด้วยตาเปล่าโดยไม่มีแว่นตานิรภัยป้องกันรังสี UV เด็ดขาด และควรรอให้หลอดไฟเย็นลงอย่างน้อย 15-20 นาทีก่อนเปิดฝาครอบบำรุงรักษาทุกครั้ง
