แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (AstralPool Neolysis 57746 Engineering Blueprint)

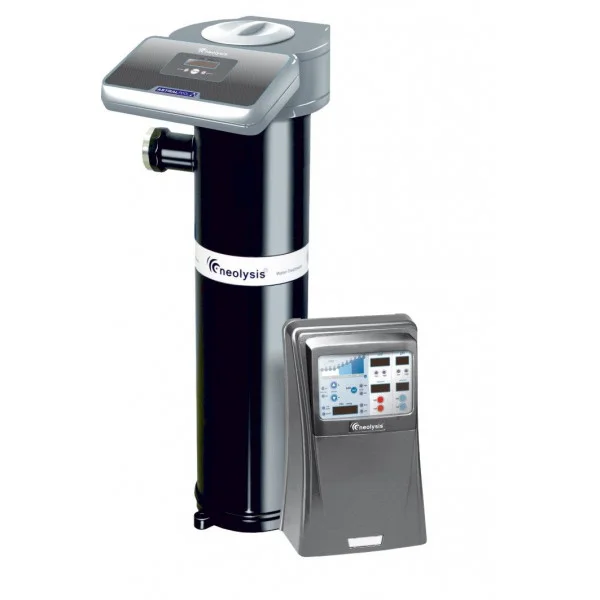

มิติตามแบบ AstralPool: กระบอกสูง 980 mm • ท่อยูเนี่ยน D63/D50 • ตู้ควบคุม 355x220x130 mmจุดเด่นและประสิทธิภาพของระบบไฮบริด AstralPool Neolysis 57746 (Basic 32)
ไฮบริดกำลังสูงสุด UV 56W + เกลือ 32 g/h
รวมพลังหลอด UV-C 56W และเซลล์อิเล็กโทรไลซิสขนาดใหญ่ 32 g/h ในกระบอกเดี่ยว ฆ่าเชื้อโรคแบคทีเรียและสลายคลอรามีนได้ 90% เหมาะกับสระใหญ่ถึง 120 m³
ประหยัดเกลือ 60% เกลือต่ำเพียง 2 g/L
ใช้น้ำเกลือเจือจางเพียง 1.5 - 2.0 g/L (เทียบกับระบบเดิม 4-5 g/L) น้ำไม่เค็ม ไม่ระคายเคืองตา ถนอมผิวพรรณ และลดการกัดกร่อนโครงสร้างสระว่ายน้ำ
ควบคุมการทำงานง่าย ปรับ % คลอรีนได้
ปรับระดับกำลังการผลิตคลอรีนได้ 0 - 100% ผ่านแผงหน้าปัดดิจิทัล ใช้งานสะดวก เสถียรสูง เหมาะกับผู้ที่ต้องการระบบฆ่าเชื้อไฮบริดที่มีความทนทานเป็นพิเศษ
ทำลายสารคลอรามีน 90% อากาศสดชื่น
ลำแสง UV-C สลายสารประกอบคลอรามีนตัวการของกลิ่นคลอรีนฉุนและอาการแสบตา ทำให้บรรยากาศรอบสระสดชื่น เหมาะสำหรับสระในร่มและสระเด็ก
รายการอุปกรณ์ชิ้นส่วนในชุด AstralPool Neolysis 57746 (System Component Breakdown)
| ประเภทชิ้นส่วน | รหัส / รายการชิ้นส่วน | รายละเอียดอุปกรณ์ | หน้าที่การทำงานในระบบ |
|---|---|---|---|
| Main System ★ | SKU: 57746 | ชุด Neolysis 32 Basic ครบเซ็ต (ชิ้นนี้) | ระบบไฮบริดบำบัดน้ำสระว่ายน้ำครบวงจร |
| UV-C Lamp | Lamp 56W / Quartz Sleeve | หลอดรังสี UV-C 56W พร้อมปลอกแก้วควอตซ์ | ฉายรังสี 254 nm สลายคลอรามีนและฆ่าเชื้อโรค |
| Titanium Cell | Electrolysis Cell 32 g/h | แผ่นเซลล์ไทเทเนียมเคลือบสารเร่งปฏิกิริยาขนาดใหญ่ | แยกเกลือต่ำ 2 g/L ผลิตคลอรีนสูง 32 g/h |
| Control Panel | Basic Wall Command Unit IP65 | ตู้ควบคุมไฟฟ้าอิเล็กทรอนิกส์ติดผนัง | ควบคุมการจุดหลอด UV และปรับกำลังผลิตคลอรีน |
| Safety Sensor | Magnetic Flow Switch | สวิตช์ตรวจจับการไหลเวียนของน้ำ | ตัดการทำงานของหลอด UV และเซลล์ทันทีเมื่อน้ำหยุดไหล |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษา AstralPool Neolysis 57746 (Basic 32)
1. การต่อระบบท่อแบบบายพาสเสมอ (Mandatory Bypass Piping): ต้องติดตั้งกระบอกรีแอกเตอร์ Neolysis บนท่อบายพาส (Bypass Loop) หลังถังกรองทรายและระบบทำความร้อน (Heat Pump) เสมอ พร้อมติดตั้งบอลวาล์ว 3 ตัว เพื่อควบคุมอัตราการไหลผ่านกระบอกไม่ให้เกิน 20 m³/h และช่วยให้สามารถตัดระบบเพื่อถอดล้างบำรุงรักษาโดยไม่ต้องหยุดระบบหมุนเวียนหลักของสระ
2. การควบคุมค่าเกลือต่ำพิเศษ 1.5 - 2.0 g/L (Low Salinity Monitoring): เครื่องรุ่นนี้ต้องการเกลือบริสุทธิ์สำหรับสระว่ายน้ำเพียง 2.0 กิโลกรัมต่อปริมาตรน้ำ 1 ลูกบาศก์เมตร (2 g/L) ห้ามเติมเกลือสูงเกิน 3.0 g/L เพราะอาจทำให้ระบบเตือน High Salt Error และลดประสิทธิภาพของเซลล์ไทเทเนียม ควรใช้เครื่องวัดความเค็มแบบดิจิทัลตรวจเช็กก่อนเติมเกลือเสมอ
3. การตั้งค่ากำลังการผลิตคลอรีนในรุ่น Basic (Chlorine Output Adjustment): สำหรับรุ่น Basic 57746 จะไม่มีชุดวัด pH/ORP อัตโนมัติในชุด ผู้ดูแลสระควรตรวจวัดค่าคลอรีนอิสระ (Free Chlorine) ในสระสัปดาห์ละ 1-2 ครั้ง และปรับตั้งค่าเปอร์เซ็นต์การผลิตคลอรีน (0 - 100%) บนหน้าจอตู้ควบคุมให้เหมาะสมกับปริมาตรน้ำและจำนวนผู้ลงเล่นน้ำจริง
4. การดูแลปลอกแก้วควอตซ์และหลอด UV-C 56W (Quartz Sleeve Cleaning & Lamp Lifetime): หลอด UV-C 56W มีอายุการแผ่รังสีฆ่าเชื้อเต็มประสิทธิภาพประมาณ 9,000 - 12,000 ชั่วโมงการทำงาน (ประมาณ 2-3 ปี) และควรถอดปลอกแก้วควอตซ์ออกมาเช็ดล้างคราบตะกรันด้วยน้ำส้มสายชูเจือจางปีละ 1 ครั้ง เพื่อให้รังสี UV-C ทะลุผ่านสู่ลำน้ำได้อย่างเต็มร้อย
5. การทำงานประสานกับปั๊มกรองน้ำ (Interlock with Pool Pump & Flow Switch): ต้องเชื่อมต่อสายไฟเลี้ยงของกล่องควบคุม Neolysis ให้ทำงานพร้อมกับปั๊มกรองน้ำสระว่ายน้ำ (Interlocked Relay) และต้องติดตั้ง Flow Switch ตรวจจับการไหลให้ตรงทิศทางตามลูกศรบนตัวเซนเซอร์ เพื่อป้องกันไม่ให้หลอด UV-C และเซลล์เกลือทำงานในขณะที่ไม่มีน้ำไหลผ่าน ซึ่งอาจทำให้เกิดความร้อนสะสมจนอุปกรณ์แตกร้าวเสียหาย
