แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Waterco SolClear 90 Engineering Dimensional Drawing)
มิติตามโรงงาน Waterco: ยาวรวม 925 mm • ระยะพอร์ต 780 mm • ท่อ Ø 63.5 mm • สูงรวม 115 mmจุดเด่นและประสิทธิภาพของเครื่องบำบัดน้ำ Waterco SolClear 90 UV (37784090)
ตัวเรือนสแตนเลสขัดและเคลือบเงา
ผลิตจากสแตนเลสสตีลเกรดสูงขัดเงากระจก ปลอดสนิม ทนทาน ผนังด้านในช่วยสะท้อนรังสี UV-C เพิ่มความเข้มข้นของการฆ่าเชื้อโรคได้สูงกว่ากระบอกพลาสติกทั่วไป
ฆ่าเชื้อโรค 99.9% ใน 1-5 วินาที
รังสี UV-C 254 nm ทำลายโครงสร้าง DNA ของแบคทีเรีย, ไวรัส และโปรโตซัวดื้อคลอรีนได้อย่างรวดเร็ว โดยไม่จำเป็นต้องพึ่งพาสารเคมีเข้มข้น
บัลลาสต์อิเล็กทรอนิกส์พร้อมแจ้งเตือน
มีระบบไฟ LED แสดงสถานะหลอดไฟ พร้อมเสียงเตือนเมื่อหลอดหมดอายุการใช้งาน (<300 ชม.) หรือเมื่อหลอดชำรุด มั่นใจในความปลอดภัย 100%
ลดการใช้สารเคมี ไม่แสบตา ไม่แสบจมูก
สลายสารคลอรามีนตัวการของกลิ่นคลอรีนฉุน สัมผัสน้ำใสสะอาด นุ่มนวล ไม่ระคายเคืองผิว ปลอดภัยต่อเด็กและผู้ที่มีผิวแพ้ง่ายอย่างแท้จริง

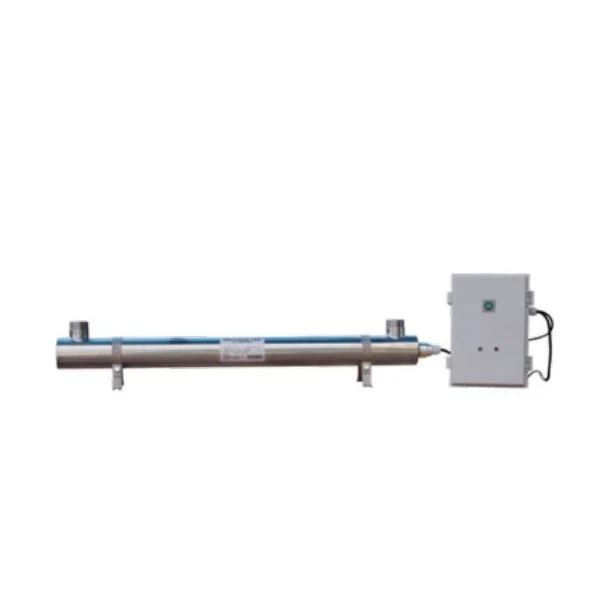

รายการอุปกรณ์ชิ้นส่วนในชุด Waterco SolClear 90 UV (System Component Breakdown)
| ประเภทชิ้นส่วน | รหัส / รายการชิ้นส่วน | รายละเอียดอุปกรณ์ | หน้าที่การทำงานในระบบ |
|---|---|---|---|
| Main System ★ | SKU: 37784090 | ชุด SolClear 90 UV ครบเซ็ต (ชิ้นนี้) | เครื่องบำบัดน้ำ UV-C สแตนเลส 40W 90 lpm |
| Germicidal Lamp | T540 / 725110425 | หลอด UV-C 40W 4-Pin ความยาว 840 มม. | ฉายรังสี 254 nm ทำลาย DNA เชื้อโรคและสลายคลอรามีน |
| Quartz Thimble | Part: 725110413 | ปลอกแก้วควอตซ์ D24.5 × 910 มม. | ปกป้องหลอด UV-C พร้อมส่งผ่านรังสี 100% สู่มวลน้ำ |
| Electronic Ballast | UVC-2040T / 725120054 | กล่องบัลลาสต์อิเล็กทรอนิกส์พร้อม Alarm | จุดหลอด UV ควบคุมกระแสและแจ้งเตือนสถานะหลอด |
| Mounting Clips | 725120042 (Metal Clip) | ชุดแคลมป์รัดยึดกระบอกสแตนเลสติดผนัง (2 ชิ้น) | ยึดกระบอกเข้ากับผนังห้องเครื่องอย่างมั่นคง |
| Silicone O-Ring | 725912120 (BS212) | โอริงซิลิโคนซีลปลอกควอตซ์ทนแรงดัน 100 PSI | ซีลป้องกันน้ำรั่วซึมเข้าสู่ขั้วต่อสายไฟหลอด UV |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษา Waterco SolClear 90 UV (37784090)
1. การติดตั้งบนระบบท่อบายพาสเสมอ (Mandatory Bypass Piping Loop): ต้องติดตั้งกระบอก SolClear 90 UV บนท่อบายพาสหลังถังกรองทรายและระบบทำความร้อนเสมอ พร้อมติดตั้งวาล์ว 3 ตัว เพื่อควบคุมอัตราการไหลเวียนน้ำไม่ให้เกิน 90 lpm (5.4 m³/h) เพื่อให้รังสี UV-C มีเวลาสัมผัสลำน้ำ (Contact Time) เพียงพอในการฆ่าเชื้อโรค และสามารถตัดระบบเพื่อเปลี่ยนหลอดไฟได้โดยไม่ต้องหยุดการทำงานของปั๊มกรองหลัก
2. ข้อควรระวังในการจับต้องหลอด UV และปลอกควอตซ์ (Quartz & Lamp Handling): ห้ามใช้มือเปล่าสัมผัสบริเวณผิวกระจกของหลอด UV-C และปลอกแก้วควอตซ์เด็ดขาด คราบไขมันจากนิ้วมือจะเกิดรอยไหม้เมื่อได้รับความร้อนสูงและบดบังรังสี UV-C ควรใช้ผ้าแห้งสะอาดหรือสวมถุงมือผ้าขณะหยิบจับเสมอ
3. การต่อระบบควบคุมทางไฟฟ้าร่วมกับปั๊มกรอง (Interlock Wiring Protection): ต้องต่อสายไฟของกล่องบัลลาสต์ SolClear ผ่านคอนแทกเตอร์หรือไทม์เมอร์ของปั๊มกรองน้ำ เพื่อให้หลอด UV ติดสว่างเฉพาะเวลาที่ปั๊มทำงานและมีน้ำไหลผ่านเท่านั้น การเปิดหลอด UV ทิ้งไว้ในขณะที่ไม่มีน้ำไหลจะทำให้เกิดความร้อนสะสมมหาศาลจนปลอกควอตซ์และโอริงละลายเสียหาย
4. การทำความสะอาดและเปลี่ยนปลอกแก้วควอตซ์ (Quartz Thimble Maintenance): ควรถอดปลอกแก้วควอตซ์ออกมาเช็ดล้างคราบตะกรันขาวทุกๆ 6-12 เดือน ด้วยน้ำยาเช็ดกระจกหรือกรดเจือจาง และแนะนำให้เปลี่ยนปลอกแก้วควอตซ์ใหม่ทุกๆ 24 เดือน เพื่อรักษาความโปร่งแสงของลำแสง UV-C สูงสุด 100%
5. การเปลี่ยนหลอดเมื่อครบกำหนด (Lamp Replacement Timing): หลอด T540 40W มีอายุการแผ่รังสีฆ่าเชื้อเต็มประสิทธิภาพ 9,000 - 10,000 ชั่วโมงการทำงาน (ประมาณ 12 เดือนหากเปิดใช้งานต่อเนื่อง) แม้หลอดจะยังคงมีแสงสว่างสีฟ้าอยู่แต่ค่ารังสี UV-C 254 nm จะลดลงจนไม่สามารถฆ่าเชื้อโรคได้ จึงควรเปลี่ยนหลอดใหม่ตามกำหนดเวลาเมื่อกล่องบัลลาสต์ส่งสัญญาณเตือน
