แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (AstralPool Neolysis 57752 Engineering Blueprint)
มิติตามแบบ AstralPool: กระบอกสูง 980 mm • ท่อยูเนี่ยน D63/D50 • ตู้ควบคุม 355x220x130 mmจุดเด่นและประสิทธิภาพของระบบไฮบริด AstralPool Neolysis 57752 (32 pH/ORP)
ไฮบริดกำลังสูงสุด UV 56W + เกลือ 32 g/h
รวมพลังหลอด UV-C 56W ประสิทธิภาพสูงและเซลล์อิเล็กโทรไลซิสขนาดใหญ่ 32 g/h ในกระบอกเดียว ฆ่าเชื้อโรคแบคทีเรียได้ 99.9% เหมาะสำหรับสระขนาดใหญ่ถึง 120 m³
ประหยัดเกลือ 60% เกลือต่ำเพียง 2 g/L
ใช้น้ำเกลือเจือจางเพียง 1.5 - 2.0 g/L (เทียบกับระบบเดิม 4-5 g/L) น้ำไม่เค็ม ไม่ระคายเคืองตา ถนอมผิวพรรณ และลดการกัดกร่อนโครงสร้างสระ
ควบคุมคู่ขนาน pH + ORP (Redox)
โพรบวัดค่า pH ควบคุมปั๊มจ่ายกรดอัตโนมัติ พร้อมโพรบ ORP ควบคุมการสั่งผลิตคลอรีนตามโหลดการใช้งานสระจริง ป้องกันคลอรีนตกค้างเกินพิกัด
ทำลายสารคลอรามีน 90% อากาศสดชื่น
ลำแสง UV-C สลายสารประกอบคลอรามีนตัวการของกลิ่นคลอรีนฉุนและอาการแสบตา ทำให้บรรยากาศรอบสระสดชื่น เหมาะสำหรับสระในร่มและสระเด็ก

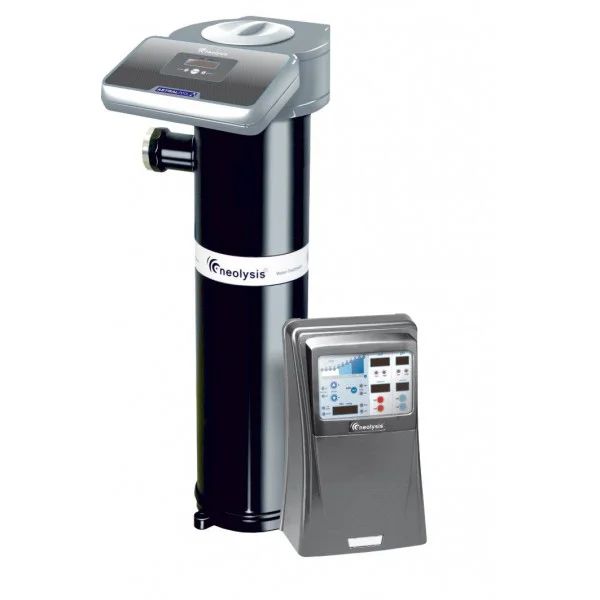

รายการอุปกรณ์ชิ้นส่วนในชุด AstralPool Neolysis 57752 (System Component Breakdown)
| ประเภทชิ้นส่วน | รหัส / รายการชิ้นส่วน | รายละเอียดอุปกรณ์ | หน้าที่การทำงานในระบบ |
|---|---|---|---|
| Main System ★ | SKU: 57752 | ชุด Neolysis 32 pH/ORP ครบเซ็ต (ชิ้นนี้) | ระบบไฮบริดบำบัดน้ำควบคุมคู่ขนานครบวงจร |
| UV-C Lamp | Lamp 56W / Quartz Sleeve | หลอดรังสี UV-C 56W พร้อมปลอกแก้วควอตซ์ | ฉายรังสี 254 nm สลายคลอรามีนและฆ่าเชื้อโรค |
| Titanium Cell | Electrolysis Cell 32 g/h | แผ่นเซลล์ไทเทเนียมเคลือบสารเร่งปฏิกิริยาขนาดใหญ่ | แยกเกลือต่ำ 2 g/L ผลิตคลอรีนสูง 32 g/h |
| Dual Sensor Kit | pH Probe + ORP Probe | ชุดโพรบวัดค่า pH และโพรบวัดค่า Redox (ORP) | ตรวจวัดสถานะกรด-ด่าง และประสิทธิภาพการฆ่าเชื้อ |
| Control Panel | Wall Command Unit IP65 | ตู้ควบคุมไฟฟ้าอิเล็กทรอนิกส์ติดผนัง | ประมวลผล pH/ORP สั่งจ่ายกรดและปรับกำลังผลิตเกลือ |
| Safety Sensor | Magnetic Flow Switch | สวิตช์ตรวจจับการไหลเวียนของน้ำ | ตัดการทำงานของหลอด UV และเซลล์ทันทีเมื่อน้ำหยุดไหล |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษา AstralPool Neolysis 57752 (32 pH/ORP)
1. การควบคุมอัตโนมัติเต็มรูปแบบด้วยโพรบวัด ORP (Automated Redox Demand Control): รุ่น 57752 ติดตั้ง โพรบ ORP (Redox Sensor) ทำหน้าที่วัดศักย์ไฟฟ้าออกซิเดชันของน้ำอย่างแม่นยำ เพื่อสั่งผลิตคลอรีนตามโหลดการใช้งานจริงของสระน้ำขนาดใหญ่ถึง 120 m³ ช่วยประหยัดอายุการใช้งานของแผ่นเซลล์ไทเทเนียมและป้องกันไม่ให้มีคลอรีนตกค้างเกินจำเป็น
2. ตำแหน่งติดตั้งโพรบและจุดจ่ายสารเคมี (Probe & Dosing Arrangement): ติดตั้งโพรบวัดค่า pH และโพรบ ORP บนท่อน้ำก่อนเข้ากระบอกรีแอกเตอร์ Neolysis และติดตั้งหัวฉีดจ่ายกรด (Acid Injection Point) ไว้ที่ตำแหน่งปลายท่อสุดหลังกระบอก Neolysis เสมอ เพื่อป้องกันไม่ให้น้ำที่มีกรดเข้มข้นไหลผ่านเข้าไปกัดกร่อนแผ่นเซลล์ไทเทเนียมและปลอกแก้วควอตซ์
3. การควบคุมค่าเกลือต่ำพิเศษ 1.5 - 2.0 g/L (Low Salinity Monitoring): เครื่องรุ่นนี้ต้องการเกลือบริสุทธิ์สำหรับสระว่ายน้ำเพียง 2.0 กิโลกรัมต่อปริมาตรน้ำ 1 ลูกบาศก์เมตร (2 g/L) ห้ามเติมเกลือสูงเกิน 3.0 g/L เพราะอาจทำให้ระบบเตือน High Salt Error และลดประสิทธิภาพของเซลล์ไทเทเนียม ควรใช้เครื่องวัดความเค็มแบบดิจิทัลตรวจเช็กก่อนเติมเกลือเสมอ
4. การดูแลปลอกแก้วควอตซ์และหลอด UV-C 56W (Quartz Sleeve & Lamp Maintenance): หลอด UV-C 56W มีอายุการแผ่รังสีฆ่าเชื้อเต็มประสิทธิภาพประมาณ 13,000 ชั่วโมงการทำงาน (ประมาณ 2-3 ปี) และควรถอดปลอกแก้วควอตซ์ออกมาเช็ดล้างคราบตะกรันด้วยน้ำส้มสายชูเจือจางปีละ 1 ครั้ง เพื่อให้รังสี UV-C ทะลุผ่านสู่ลำน้ำได้อย่างเต็มร้อย
5. การต่อระบบท่อแบบบายพาสและเซนเซอร์ตรวจจับการไหล (Bypass & Flow Switch): ต้องติดตั้งกระบอกรีแอกเตอร์ Neolysis บนท่อบายพาส (Bypass Loop) หลังถังกรองทรายและระบบทำความร้อน (Heat Pump) เสมอ พร้อมติดตั้ง Flow Switch ตรวจจับการไหลให้ตรงทิศทางตามลูกศรบนตัวเซนเซอร์ เพื่อป้องกันไม่ให้หลอด UV-C และเซลล์เกลือทำงานในขณะที่ไม่มีน้ำไหลผ่าน ซึ่งอาจทำให้เกิดความร้อนสะสมจนอุปกรณ์แตกร้าวเสียหาย
