แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & System Schematic)

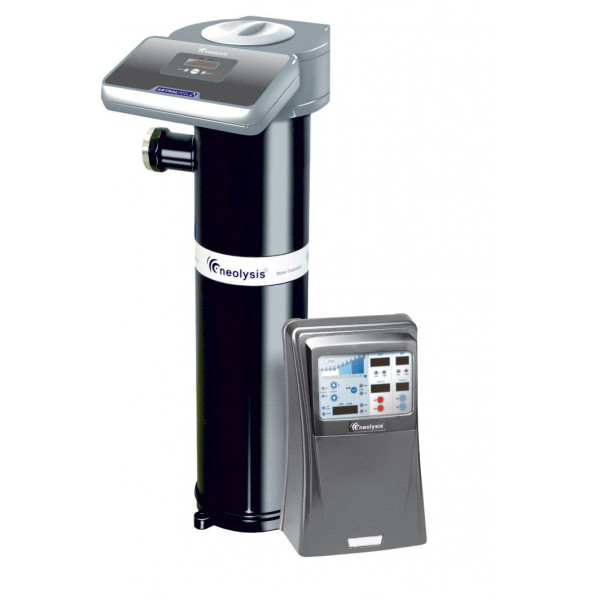

มิติตามแบบ AstralPool: กระบอกสูง 830 mm • ท่อยูเนี่ยน D63/D50 • ตู้ควบคุม 355x220x130 mmจุดเด่นและประสิทธิภาพของระบบไฮบริด AstralPool Neolysis 57747
นวัตกรรมไฮบริดคู่ UV-C + อิเล็กโทรไลซิส
รวมพลังฆ่าเชื้อรังสี UV-C 48W และเซลล์อิเล็กโทรไลซิส 12 g/h ในกระบอกเดี่ยว ทำลายเชื้อโรคได้ 99.9% และรักษาระดับคลอรีนอิสระได้อย่างต่อเนื่อง
ประหยัดเกลือ 60% เกลือต่ำเพียง 2 g/L
ใช้น้ำเกลือเจือจางเพียง 1.5 - 2.0 g/L (เทียบกับระบบเดิม 4-5 g/L) น้ำไม่เค็ม ไม่ระคายเคืองตา ถนอมผิวพรรณ และลดการกัดกร่อนกระเบื้องและอุปกรณ์สระ
ควบคุม pH อัตโนมัติ พร้อมปั๊มรีดท่อ
ตรวจวัดระดับ pH ในน้ำแบบ Real-Time ด้วยโพรบแม่นยำสูง สั่งการปั๊ม Peristaltic ฉีดจ่ายกรดลดค่า pH อัตโนมัติ รักษาสมดุลน้ำใสที่ pH 7.2 - 7.6 ตลอดเวลา
ทำลายสารคลอรามีน 90% อากาศสดชื่น
ลำแสง UV-C สลายสารประกอบคลอรามีนตัวการของกลิ่นคลอรีนฉุนและอาการแสบตา ทำให้บรรยากาศรอบสระสดชื่น เหมาะสำหรับสระในร่มและสระเด็ก
รายการอุปกรณ์ชิ้นส่วนในชุด AstralPool Neolysis 57747 (System Component Breakdown)
| ประเภทชิ้นส่วน | รหัส / รายการชิ้นส่วน | รายละเอียดอุปกรณ์ | หน้าที่การทำงานในระบบ |
|---|---|---|---|
| Main System ★ | SKU: 57747 | ชุด Neolysis 12 pH ครบเซ็ต (ชิ้นนี้) | ระบบไฮบริดบำบัดน้ำสระว่ายน้ำครบวงจร |
| UV-C Lamp | Lamp 48W / Quartz Sleeve | หลอดรังสี UV-C 48W พร้อมปลอกแก้วควอตซ์ | ฉายรังสี 254 nm สลายคลอรามีนและฆ่าเชื้อโรค |
| Titanium Cell | Electrolysis Cell 12 g/h | แผ่นเซลล์ไทเทเนียมเคลือบสารเร่งปฏิกิริยา | แยกเกลือต่ำ 2 g/L ให้เป็นโซเดียมไฮโปคลอไรต์ |
| Control Panel | Wall Command Unit IP65 | ตู้ควบคุมไฟฟ้าอิเล็กทรอนิกส์ติดผนัง | ประมวลผลจ่ายไฟบัลลาสต์ UV และกลับขั้วเซลล์ |
| pH Kit | pH Probe + Dosing Pump | โพรบวัดค่า pH พร้อมปั๊มรีดท่อจ่ายกรดอัตโนมัติ | รักษาสมดุลกรด-ด่างให้อยู่ในช่วง 7.2 - 7.4 เสมอ |
| Safety Sensor | Magnetic Flow Switch | สวิตช์ตรวจจับการไหลเวียนของน้ำ | ตัดการทำงานของหลอด UV และเซลล์ทันทีเมื่อน้ำหยุดไหล |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษา AstralPool Neolysis 57747
1. การต่อระบบท่อแบบบายพาสเสมอ (Mandatory Bypass Piping): ต้องติดตั้งกระบอกรีแอกเตอร์ Neolysis บนท่อบายพาส (Bypass Loop) หลังถังกรองทรายและระบบทำความร้อน (Heat Pump) เสมอ พร้อมติดตั้งบอลวาล์ว 3 ตัว เพื่อควบคุมอัตราการไหลผ่านกระบอกไม่ให้เกิน 15 m³/h และช่วยให้สามารถตัดระบบเพื่อถอดล้างบำรุงรักษาโดยไม่ต้องหยุดระบบหมุนเวียนหลักของสระ
2. การควบคุมค่าเกลือต่ำพิเศษ 1.5 - 2.0 g/L (Low Salinity Monitoring): เครื่องรุ่นนี้ต้องการเกลือบริสุทธิ์สำหรับสระว่ายน้ำเพียง 2.0 กิโลกรัมต่อปริมาตรน้ำ 1 ลูกบาศก์เมตร (2 g/L) ห้ามเติมเกลือสูงเกิน 3.0 g/L เพราะอาจทำให้ระบบเตือน High Salt Error และลดประสิทธิภาพของเซลล์ไทเทเนียม ควรใช้เครื่องวัดความเค็มแบบดิจิทัลตรวจเช็กก่อนเติมเกลือเสมอ
3. การติดตั้งและคาลิเบรตโพรบวัดค่า pH (pH Sensor Calibration & Injection Point): ติดตั้งโพรบวัดค่า pH บนท่อก่อนเข้ากระบอก Neolysis และติดตั้งหัวฉีดจ่ายกรด (Acid Injection Point) ไว้ที่ตำแหน่งปลายท่อสุดหลังกระบอก Neolysis เสมอ เพื่อป้องกันไม่ให้น้ำที่มีกรดเข้มข้นไหลผ่านเข้าไปกัดกร่อนแผ่นไทเทเนียมและปลอกควอตซ์ พร้อมคาลิเบรตโพรบด้วยน้ำยา Buffer pH 7.0 และ pH 4.0 ทุกๆ 2-3 เดือน
4. การดูแลปลอกแก้วควอตซ์และหลอด UV-C 48W (Quartz Sleeve Cleaning & Lamp Lifetime): หลอด UV-C มีอายุการแผ่รังสีฆ่าเชื้อเต็มประสิทธิภาพประมาณ 9,000 - 12,000 ชั่วโมงการทำงาน (ประมาณ 2-3 ปี) และควรถอดปลอกแก้วควอตซ์ออกมาเช็ดล้างคราบตะกรันด้วยน้ำส้มสายชูเจือจางปีละ 1 ครั้ง เพื่อให้รังสี UV-C ทะลุผ่านสู่ลำน้ำได้อย่างเต็มร้อย
5. การทำงานประสานกับปั๊มกรองน้ำ (Interlock with Pool Pump & Flow Switch): ต้องเชื่อมต่อสายไฟเลี้ยงของกล่องควบคุม Neolysis ให้ทำงานพร้อมกับปั๊มกรองน้ำสระว่ายน้ำ (Interlocked Relay) และต้องติดตั้ง Flow Switch ตรวจจับการไหลให้ตรงทิศทางตามลูกศรบนตัวเซนเซอร์ เพื่อป้องกันไม่ให้หลอด UV-C และเซลล์เกลือทำงานในขณะที่ไม่มีน้ำไหลผ่าน ซึ่งอาจทำให้เกิดความร้อนสะสมจนอุปกรณ์แตกร้าวเสียหาย
