แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (AstralPool Heliox UV LP 30 SS-316L Blueprint)
มิติตามแบบ AstralPool: กระบอกสูง 1033 mm • ตัวเรือน SS-316L หลอดคู่ 150W • ท่อ D63/D50 • Flow 30 m³/hจุดเด่นและประสิทธิภาพของเครื่องบำบัดน้ำ AstralPool Heliox UV LP 30 (52209)

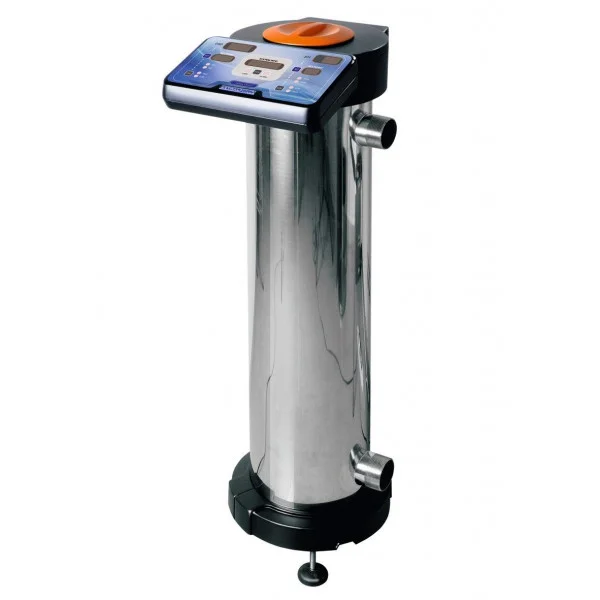

ตัวเรือนสแตนเลส AISI-316L ขัดเงา
กระบอกสแตนเลสเกรด 316L ทนทานต่อการกัดกร่อน ผนังด้านในขัดเงากระจกช่วยสะท้อนรังสี UV-C ซ้ำไปมา 360 องศา เพิ่มประสิทธิภาพการฆ่าเชื้อโรคได้สูงกว่ากระบอกพลาสติกทั่วไป
หลอดคู่ Dual 2×75W ฆ่าเชื้อ 99.9%
รังสี UV-C รวม 50W (254 nm) สลายสารคลอรามีนตัวการของกลิ่นฉุน แสบตา และอาการแพ้คลอรีน พร้อมกำจัดเชื้อที่ดื้อคลอรีน เช่น Cryptosporidium และ Giardia ได้อย่างหมดจด
มิเตอร์ดิจิทัลนับชั่วโมงหลอด (Timer Meter)
หน้าจอดิจิทัลบันทึกชั่วโมงการทำงานและจำนวนรอบการจุดหลอด ช่วยให้ช่างและเจ้าของสระทราบกำหนดเวลาเปลี่ยนหลอด UV ได้อย่างแม่นยำ (อายุใช้งาน 13,000 ชั่วโมง)
ประหยัดสารเคมีคลอรีนสูงสุด 80%
ลดปริมาณการเติมคลอรีนก้อนหรือคลอรีนน้ำลงอย่างมาก สัมผัสน้ำใสบริสุทธิ์ นุ่มนวล ไม่ระคายเคืองตา ปลอดภัยต่อเด็ก ผู้สูงอายุ และผู้ที่มีผิวแพ้ง่าย
รายการอุปกรณ์ชิ้นส่วนในชุด AstralPool Heliox UV LP 30 (System Component Breakdown)
| ประเภทชิ้นส่วน | รหัส / รายการชิ้นส่วน | รายละเอียดอุปกรณ์ | หน้าที่การทำงานในระบบ |
|---|---|---|---|
| Main System ★ | SKU: 52209 | ชุด Heliox UV LP 30 Stainless (ชิ้นนี้) | เครื่องบำบัดน้ำ UV-C สแตนเลส 316L หลอดคู่ 30 m³/h |
| Dual UV-C Lamps | 2 × LP-075 (2 × 75W) | หลอด UV-C 75W Amalgam แรงดันต่ำ จำนวน 2 หลอด | ฉายรังสี 254 nm ฆ่าเชื้อโรคและสลายคลอรามีนกำลังสูง |
| Dual Quartz Sleeves | 2 × Quartz Sleeves 1030mm | ปลอกแก้วควอตซ์บริสุทธิ์ทนแรงดันน้ำ 2 ชุด | ปกป้องหลอด UV-C ให้รังสีส่องผ่านสู่ลำน้ำได้ 100% |
| Electronic Card | Dual Ballast Control Unit | แผงวงจรอิเล็กทรอนิกส์บัลลาสต์ควบคุมคู่ | จ่ายกระแสไฟจุดหลอด UV ทั้ง 2 หลอดและประมวลผล Timer |
| Flow Sensor | Flow-Switch FS-1 | สวิตช์ตรวจจับการไหลเวียนของน้ำในท่อ | ตัดการทำงานของหลอด UV ทั้งหมดทันทีเมื่อไม่มีน้ำไหล |
| O-Ring Kit | Set of Quartz O-Rings (4 pcs) | ชุดซีลโอริงควอตซ์สำหรับหลอดคู่ทนแรงดันและเคมี | ซีลป้องกันน้ำแรงดันสูงรั่วซึมเข้าสู่ขั้วหลอดไฟทั้ง 2 ชุด |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษา AstralPool Heliox UV LP 30 (52209)
1. การต่อระบบท่อแบบบายพาสเสมอ (Mandatory Bypass Piping Loop): ต้องติดตั้งกระบอก Heliox UV LP 30 บนท่อบายพาสหลังถังกรองทรายและระบบทำความร้อน (Heat Pump) เสมอ พร้อมติดตั้งวาล์ว 3 ตัว เพื่อควบคุมอัตราการไหลผ่านกระบอกไม่ให้เกิน 30 m³/h เพื่อให้รังสี UV-C มีเวลาสัมผัสน้ำ (Contact Time) เพียงพอในการฆ่าเชื้อโรค และสามารถตัดระบบเพื่อซ่อมบำรุงได้โดยไม่ต้องหยุดปั๊มกรองหลัก
2. ระยะเผื่อด้านบนสำหรับการเปลี่ยนหลอดคู่ UV-C (Overhead Clearance Requirement): ต้องเว้นระยะว่างในแนวดิ่งเหนือหัวกระบอกอย่างน้อย 1,200 มม. (1.2 เมตร) เพื่อให้สามารถชักหลอด UV-C 75W หรือปลอกแก้วควอตซ์ทั้ง 2 ชุดขึ้นตรงๆ ได้สะดวกโดยไม่ต้องถอดรื้อตัวกระบอกสแตนเลสออกจากระบบท่อ
3. การติดตั้งสวิตช์ตรวจจับการไหล (Flow Switch Interlock): ต้องติดตั้ง Flow Switch (FS-1) บนท่อก่อนเข้ากระบอก โดยหันลูกศรตามทิศทางการไหลของน้ำ เพื่อให้ระบบตัดการทำงานของหลอด UV ทั้ง 2 หลอดทันทีเมื่อปั๊มกรองหยุดทำงาน ป้องกันไม่ให้เกิดความร้อนสะสมจนปลอกควอตซ์แตกร้าวเสียหาย
4. การทำความสะอาดปลอกแก้วควอตซ์คู่ (Quartz Sleeves Decalcification): ควรหมั่นตรวจสอบคราบตะกรันขาวบนปลอกแก้วควอตซ์ทั้ง 2 หลอดทุก 3-6 เดือน หากมีคราบเกาะ ให้ถอดล้างด้วยน้ำส้มสายชูหรือกรดเจือจาง เพื่อรักษาความโปร่งแสงให้รังสี UV-C ส่องผ่านได้อย่างเต็มกำลัง 100%
5. การต่อสายดินเพื่อความปลอดภัย (Protective Earth Bonding): เนื่องจากตัวเรือนทำจากสแตนเลส AISI-316L ต้องต่อสายดินขนาดไม่ต่ำกว่า 2.5 - 4.0 sq.mm จากขั้วกราวด์บนตัวกระบอกเข้าสู่ระบบกราวด์ของอาคารหรือแท่งกราวด์รอดอย่างถูกต้องทุกครั้ง และต้องติดตั้งผ่านเบรกเกอร์ตัดไฟรั่ว (RCBO ขนาดไม่เกิน 30mA) เพื่อความปลอดภัยสูงสุดของผู้ใช้สระ
