แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (AstralPool Heliox UV LP 14 SS-316L Blueprint)
มิติตามแบบ AstralPool: กระบอกสูง 980 mm • ตัวเรือน SS-316L ขัดเงา • ท่อ D63/D50 • UV 85Wจุดเด่นและประสิทธิภาพของเครื่องบำบัดน้ำ AstralPool Heliox UV LP 14 (52207)

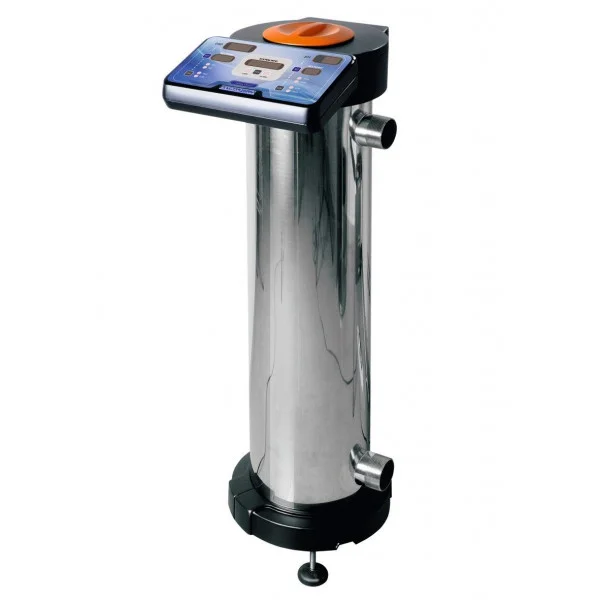

ตัวเรือนสแตนเลส AISI-316L ขัดเงา
กระบอกสแตนเลสเกรด 316L ปลอดสนิม 100% ผนังด้านในขัดเงากระจกช่วยสะท้อนรังสี UV-C ซ้ำไปมา 360 องศา เพิ่มประสิทธิภาพการฆ่าเชื้อโรคได้สูงกว่ากระบอกพลาสติกทั่วไป
ทำลายคลอรามีน 90% ฆ่าเชื้อ 99.9%
รังสี UV-C 254 nm สลายสารคลอรามีนตัวการของกลิ่นฉุน แสบตา และอาการแพ้คลอรีน พร้อมกำจัดเชื้อที่ดื้อคลอรีน เช่น Cryptosporidium และ Giardia ได้อย่างหมดจด
มิเตอร์ดิจิทัลนับชั่วโมงหลอด (Timer Meter)
หน้าจอดิจิทัลบันทึกชั่วโมงการทำงานและจำนวนรอบการจุดหลอด ช่วยให้ช่างและเจ้าของสระทราบกำหนดเวลาเปลี่ยนหลอด UV ได้อย่างแม่นยำ (อายุใช้งาน 13,000 ชั่วโมง)
ประหยัดสารเคมีคลอรีนสูงสุด 80%
ลดปริมาณการเติมคลอรีนก้อนหรือคลอรีนน้ำลงอย่างมาก สัมผัสน้ำใสบริสุทธิ์ นุ่มนวล ไม่ระคายเคืองตา ปลอดภัยต่อเด็ก ผู้สูงอายุ และผู้ที่มีผิวแพ้ง่าย
รายการอุปกรณ์ชิ้นส่วนในชุด AstralPool Heliox UV LP 14 (System Component Breakdown)
| ประเภทชิ้นส่วน | รหัส / รายการชิ้นส่วน | รายละเอียดอุปกรณ์ | หน้าที่การทำงานในระบบ |
|---|---|---|---|
| Main System ★ | SKU: 52207 | ชุด Heliox UV LP 14 Stainless (ชิ้นนี้) | เครื่องบำบัดน้ำ UV-C สแตนเลส 316L ครบชุด |
| UV-C Lamp | LP-085 / 85W HO Lamp | หลอด UV-C 85W แรงดันต่ำ กำลังสูงพิเศษ | ฉายรังสี 254 nm ฆ่าเชื้อโรคและสลายคลอรามีน |
| Quartz Sleeve | High-Purity Quartz Tube 980mm | ปลอกแก้วควอตซ์บริสุทธิ์ทนแรงดันน้ำ | ปกป้องหลอด UV-C ให้รังสีส่องผ่านสู่ลำน้ำได้ 100% |
| Electronic Card | Part: 4408070067 | แผงวงจรอิเล็กทรอนิกส์บัลลาสต์ควบคุม | จ่ายกระแสไฟจุดหลอด UV และประมวลผล Timer |
| Flow Sensor | Flow-Switch FS-1 | สวิตช์ตรวจจับการไหลเวียนของน้ำในท่อ | ตัดการทำงานของหลอด UV ทันทีเมื่อไม่มีน้ำไหล |
| O-Ring Kit | Part: 4408070058 | ชุดซีลโอริงควอตซ์ 2 ชิ้น (Set of 2 O-Rings) | ซีลป้องกันน้ำแรงดันสูงรั่วซึมเข้าสู่ขั้วหลอดไฟ |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษา AstralPool Heliox UV LP 14 (52207)
1. การต่อระบบท่อแบบบายพาสเสมอ (Mandatory Bypass Piping Loop): ต้องติดตั้งกระบอก Heliox UV LP 14 บนท่อบายพาสหลังถังกรองทรายและระบบทำความร้อน (Heat Pump) เสมอ พร้อมติดตั้งวาล์ว 3 ตัว เพื่อควบคุมอัตราการไหลผ่านกระบอกไม่ให้เกิน 14 m³/h เพื่อให้รังสี UV-C มีเวลาสัมผัสน้ำ (Contact Time) เพียงพอในการฆ่าเชื้อโรค และสามารถตัดระบบเพื่อซ่อมบำรุงได้โดยไม่ต้องหยุดปั๊มกรองหลัก
2. ระยะเผื่อด้านบนสำหรับการเปลี่ยนหลอด UV-C (Overhead Clearance Requirement): ต้องเว้นระยะว่างในแนวดิ่งเหนือหัวกระบอกอย่างน้อย 1,100 มม. (1.1 เมตร) เพื่อให้สามารถชักหลอด UV-C 85W หรือปลอกแก้วควอตซ์ขึ้นตรงๆ ได้สะดวกโดยไม่ต้องถอดรื้อตัวกระบอกสแตนเลสออกจากระบบท่อ
3. การติดตั้งสวิตช์ตรวจจับการไหล (Flow Switch Interlock): ต้องติดตั้ง Flow Switch (FS-1) บนท่อก่อนเข้ากระบอก โดยหันลูกศรตามทิศทางการไหลของน้ำ เพื่อให้ระบบตัดการทำงานของหลอด UV ทันทีเมื่อปั๊มกรองหยุดทำงาน ป้องกันไม่ให้เกิดความร้อนสะสมจนปลอกควอตซ์แตกร้าวเสียหาย
4. การทำความสะอาดปลอกแก้วควอตซ์ (Quartz Sleeve Decalcification): ควรหมั่นตรวจสอบคราบตะกรันขาวบนปลอกแก้วควอตซ์ทุก 3-6 เดือน หากมีคราบเกาะ ให้ถอดล้างด้วยน้ำส้มสายชูหรือกรดเจือจาง เพื่อรักษาความโปร่งแสงให้รังสี UV-C ส่องผ่านได้อย่างเต็มกำลัง 100%
5. การต่อสายดินเพื่อความปลอดภัย (Protective Earth Bonding): เนื่องจากตัวเรือนทำจากสแตนเลส AISI-316L ต้องต่อสายดินขนาดไม่ต่ำกว่า 2.5 - 4.0 sq.mm จากขั้วกราวด์บนตัวกระบอกเข้าสู่ระบบกราวด์ของอาคารหรือแท่งกราวด์รอดอย่างถูกต้องทุกครั้ง และต้องติดตั้งผ่านเบรกเกอร์ตัดไฟรั่ว (RCBO ขนาดไม่เกิน 30mA) เพื่อความปลอดภัยสูงสุดของผู้ใช้สระ
