100 Sq.Ft. Trimline CC100 Trimline Cartridge Filter Waterco - 1 View larger

100 Sq.Ft. Trimline CC100 Trimline Cartridge Filter Waterco

Waterco

214100

10011156

New product

2026-12-25

In stock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿17,938.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

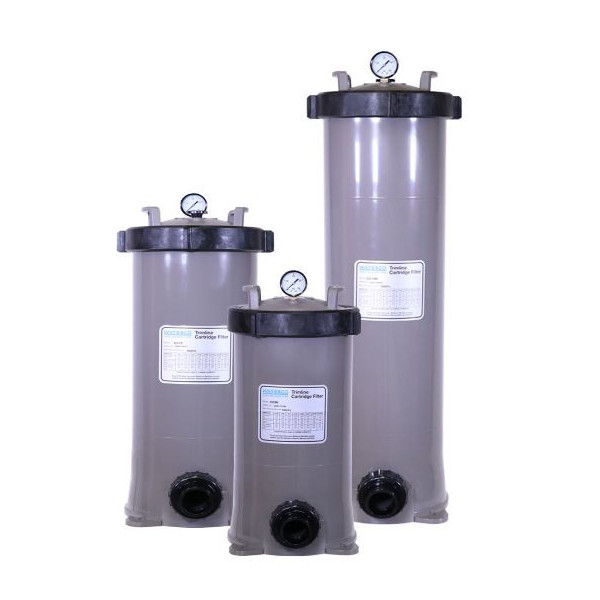

100 Sq.Ft. Trimline CC100 Trimline Cartridge Filter Waterco

  • Flow Rate: 22.80m³/h
  • connection: 1.5"
Waterco Swimming Pool Background
Trimline Cartridge Filter Brand: WATERCO | SKU: 214100

100 SQ.FT. TRIMLINE CC100 WATERCO

COMPACT CARTRIDGE FILTER • 3.5 BAR (50 PSI) WORKING PRESSURE

ถังกรองกระดาษสระว่ายน้ำระบบคาร์ทริดจ์ขนาด 100 ตารางฟุต ประสิทธิภาพสูง โครงสร้างทรงสูงทนแรงดัน 3.5 Bar (50 psi) กรองน้ำใสสะอาด ประหยัดน้ำ ไม่ต้องทำการล้างย้อน Backwash

Max Flow Rate

22.8 m³/hr (380 L/min)

Filter Area

100 ft² (9.3 m²)

Working Pressure

3.5 Bar (50 psi)

Pool Capacity

136,800 Litres (136.8 m³)

ถังกรองคาร์ทริดจ์ขนาด 100 ตร.ฟุต ทนแรงดันสูง 3.5 Bar สำหรับสระว่ายน้ำและสปาขนาดกลาง

Waterco Trimline CC100 (รหัสสินค้า 214100) เป็นถังกรองคาร์ทริดจ์ขนาดใหญ่ที่สุดในตระกูล Trimline Series ออกแบบตัวถังทรงกระบอกสูง (ความสูง 970 มม.) ผลิตจากวัสดุเทอร์โมพลาสติกเกรดวิศวกรรมชิ้นเดียวไร้รอยต่อ มีความเหนียวและทนทานต่อแรงดันสูงถึง 3.5 Bar (50 psi) และทนต่อสารเคมีสระว่ายน้ำได้ดีเยี่ยม ภายในบรรจุไส้กรองโพลีเอสเตอร์คุณภาพสูงขนาด 100 ตารางฟุต สามารถดักจับสิ่งสกปรกและฝุ่นผงละเอียดได้อย่างมีประสิทธิภาพ ล้างทำความสะอาดได้ง่ายเพียงถอดฉีดล้างด้วยสายยาง ไม่จำเป็นต้องติดตั้งท่อน้ำทิ้งสำหรับ Backwash ช่วยประหยัดน้ำและพลังงานได้อย่างยั่งยืน

  • ความละเอียดการกรองสูง: ดักจับอนุภาคฝุ่นผงละเอียดได้ดีเยี่ยม น้ำในสระใสสะอาดบริสุทธิ์
  • ประหยัดน้ำ ไม่ต้อง Backwash: ล้างทำความสะอาดไส้กรองด้วยสายยางน้ำธรรมดา ไม่ต้องระบายน้ำสระทิ้ง
  • ทนแรงดันสูงสุด 3.5 Bar (50 psi): มาตรฐานความปลอดภัยระดับสากล เหมาะกับทั้งงานบ้านพักอาศัยและสปา
  • ติดตั้งและดูแลรักษาง่าย: มาพร้อมข้อต่อยูเนี่ยนขนาดกะทัดรัด เกจวัดแรงดัน และวาล์วไล่อากาศในตัว
Waterco Trimline CC100 Cartridge Filter

Technical Blueprint & Specification Sheet (Vertical Layout)

แบบแสดงข้อมูลวิศวกรรมมาตรฐานโรงงาน Waterco Trimline CC100 จัดเรียงในแนวดิ่ง 2 ส่วน: 1. แบบสัดส่วนมิติ (Dimensions: H=970 mm, W=250 mm, Base=259.2 mm, Span=384.2 mm) • 2. ตารางคุณลักษณะจำเพาะ (Specsheet) (คลิกที่รูปภาพเพื่อเปิดหน้าต่างขยายใหญ่ความละเอียดสูง 1400 x 2000 พิกเซล เลื่อนดูได้เต็มจอ)

WATERCO® TRIMLINE CC100 CARTRIDGE FILTER SKU: 214100 | 1. DIMENSIONS (TOP & FRONT VIEW) • 2. TECHNICAL SPECIFICATIONS 1. FACTORY BLUEPRINT (TOP VIEW 250mm • FRONT VIEW H=970mm, SPAN=384.2mm) 250 mm 197.7 mm Ø 7.8 mm WATERCO TRIMLINE CC100 100 SQ. FT. / 9.3 M² MAX 3.5 BAR (50 PSI) H: CC100 970mm 384.2 mm 259.2 mm HEIGHT BY MODEL (H) CC50: 605 mm CC75: 720 mm • CC100: 970 mm 2. TECHNICAL SPECIFICATION TABLE (TRIMLINE CC SERIES) WATERCO TRIMLINE CC SERIES SPECIFICATION Filter Model Filter Area (m² / ft²) Max Flow Rate (m³/hr) Working Pressure Pool Size (Litres / m³) Weight (kg) Trimline CC50 4.6 m² (50 ft²) 11.4 m³/hr 3.5 Bar (50 psi) 68,400 L (68.4 m³) 8.6 kg Trimline CC75 6.9 m² (75 ft²) 16.8 m³/hr 3.5 Bar (50 psi) 100,800 L (100.8 m³) 10.5 kg Trimline CC100 (214100) 9.3 m² (100 ft²) 22.8 m³/hr 3.5 Bar (50 psi) 136,800 L (136.8 m³) 14.0 kg ✔ วัสดุตัวถัง: Heavy Duty High-Impact Polypropylene ป้องกันรังสี UV และทนต่อสารเคมีสระว่ายน้ำ ✔ ข้อต่อยูเนี่ยน: ข้อต่อแบบสวมเร็ว Quick Connect Barrel Unions ขนาด 40 มม. / 50 มม. ✔ การดูแลรักษา: ถอดล้างไส้กรองโพลีเอสเตอร์ด้วยสายยางน้ำธรรมดา ไม่ต้องล้างย้อน Backwash ช่วยประหยัดน้ำได้ 100% ✔ ระยะเพดานขั้นต่ำ: ควรมีระยะยกไส้กรองไม่น้อยกว่า 1,500 - 1,600 mm (เนื่องจากตัวถังรุ่น CC100 มีความสูง H=970 mm) คลิกขยายรูปวาดแนวดิ่ง 1400x2000px

Specifications / ข้อมูลทางเทคนิค Waterco Trimline CC100 Cartridge Filter

Model: 214100
ยี่ห้อ / ผู้ผลิต (Brand)
Waterco (Australia / Malaysia)
ซีรีส์และรุ่น (Model Series)
Trimline Cartridge Filter Series (Model: CC100)
รหัสสินค้า (Model No. / SKU)
214100
พื้นที่ผิวการกรอง (Filter Area)
100 sq.ft (9.3 m²)
อัตราการกรองสูงสุด (Maximum Flow Rate)
22.8 m³/hr (380 L/min / 100 GPM)
แรงดันใช้งานสูงสุด (Working Pressure)
3.5 Bar (50 psi / 350 kPa)
ความสูงรวมตัวถัง (Total Height H)
970 mm
ความกว้างฝาบน / แปลนบน (Top View Dimension)
250 mm
ระยะกว้างรวมข้อต่อยูเนี่ยน (Overall Width across Unions)
384.2 mm
ความกว้างฐานยึด (Base Footprint Width)
259.2 mm (ระยะกึ่งกลางรูยึด 197.7 mm / รู Ø 7.8 mm)
ปริมาตรสระว่ายน้ำที่เหมาะสม (Pool Turnover Capacity)
136,800 ลิตร (136.8 m³)
น้ำหนักรวมตัวเครื่อง (Overall Weight)
14.0 kg

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาถังกรอง Waterco Trimline CC100

1 การทำความสะอาดไส้กรอง (Cartridge Cleaning)

เมื่อเกจวัดแรงดันขยับสูงขึ้นกว่าค่าเริ่มต้นประมาณ 50 kPa (7-8 psi) ให้ปิดปั๊ม คลายเกลียววาล์วไล่อากาศด้านบน หมุนฝาเกลียวล็อค และยกไส้กรองขนาด 100 ตร.ฟุต ออกมาฉีดล้างตามรอยพับจีบด้วยสายยางน้ำธรรมดา ไม่ควรใช้แปรงขัดลวดเพื่อถนอมเนื้อผ้า

2 ระยะเพดานห้องเครื่องสำหรับยกไส้กรอง

ควรจัดเตรียมพื้นที่แนวตั้งด้านบนของตัวถังให้มีความสูงไม่น้อยกว่า 1,500 - 1,600 มิลลิเมตร (เนื่องจากตัวถังรุ่น CC100 มีความสูง H=970 มม.) เพื่อให้สามารถยกไส้กรองคาร์ทริดจ์เข้า-ออกเพื่อการตรวจสอบได้อย่างสะดวก ไม่ติดขัดเพดานหรือแนวท่อ

3 การไล่อากาศก่อนเริ่มเดินระบบปั๊ม

หมุนเปิดวาล์วไล่อากาศด้านบนตัวถังทุกครั้งเมื่อเริ่มเดินระบบปั๊มใหม่ จนกระทั่งน้ำเริ่มพุ่งออกอย่างสม่ำเสมอจึงปิดวาล์ว เพื่อไล่ฟองอากาศส่วนเกินออกจากถังกรองอย่างสมบูรณ์ ป้องกันแรงดันอากาศสะสมในตัวถัง

ต้องการสั่งซื้อหรือปรึกษาทีมวิศวกรสระว่ายน้ำ

ยินดีให้คำปรึกษาการคำนวณอัตราการไหล เลือกขนาดถังกรองและไส้กรองอะไหล่แท้ Waterco Trimline Series

โทรสอบถามเจ้าหน้าที่ สอบถามผ่าน LINE Official
