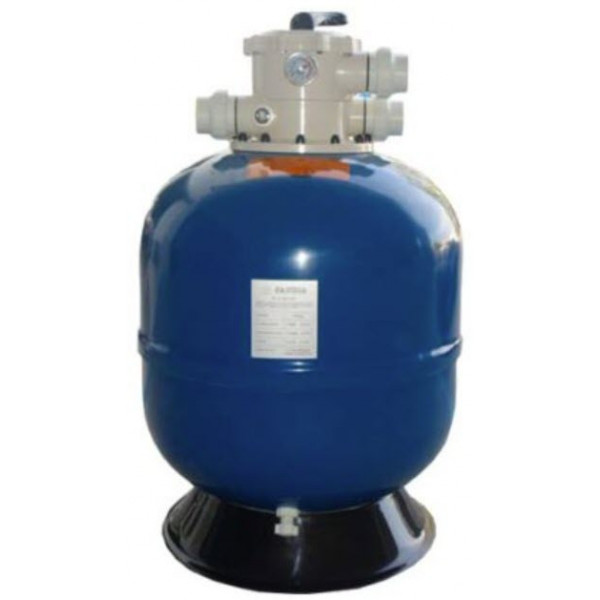

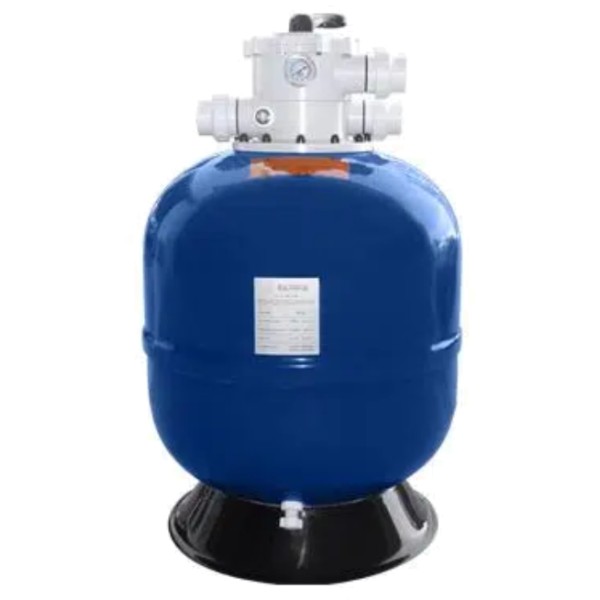

SSR28‐T‐2 Sand filter Top mount Sandia - 1 View larger

SSR28‐T‐2 Sand filter Top mount Sandia

Sandia

SSR28‐T‐2

10011509

New product

2026-12-31

Pre order 30 day

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿22,680.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Sandia
Model
 SSR28‐T‐2
Type
 Top Mount
Flow rate (m³/Hr)
 SSR28‐T‐2
Connection(in/out)
 2.0"
Sand(Kg)
 200
Colour
 Blue
Material
 Laminated
Width-inch
 28
สูง
 103cm

Description

SSC28‐T 28" Flow rate  19 m3/h MV 2" Sand filter Top mount  Sandia

Top Mount Hi‐Rate Sand Filters Complete Set With Multiport Valve

Sandia Swimming Pool Background
SSR-T Laminated Commercial Series Model: SSR28-T | Code: 20311900060

SSR28-T-2 SAND FILTER TOP MOUNT SANDIA

FLOWRATE 19.00 M³/H (83.6 GPM) • 2" TOP MOUNT VALVE

ถังกรองทรายไฟเบอร์กลาสเคลือบเรซินเกรดพรีเมียม ขนาด 28 นิ้ว (Ø 710 มม.) แข็งแรงทนทาน ทนแรงดันสูง ใช้งานร่วมกับวาล์วควบคุมด้านบน 6 ทิศทางขนาดใหญ่ 2 นิ้ว รองรับอัตราการไหล 19 ลบ.ม./ชม.

Design Flowrate

19.00 m³/h (83.60 GPM)

Tank Diameter

28" (Ø 710 mm / 0.71 m)

Media Capacity

Sand 200 kg (4 กระสอบ)

Multiport Valve

2.0" Top Mount (6-Way)

ถังกรองทรายไฟเบอร์กลาสพรีเมียม SSR-T Series แข็งแกร่ง ทนทาน วาล์วขนาด 2 นิ้ว

Sandia SSR28-T-2 (รหัสสินค้า 20311900060) เป็นถังกรองทรายไฟเบอร์กลาสเคลือบเรซินเกรดพรีเมียม (Laminated Commercial Hi-Rate Sand Filter) ขนาดเส้นผ่านศูนย์กลาง 28 นิ้ว (Ø 710 มม.) โครงสร้างถังขึ้นรูปไร้รอยต่อ มีความทนทานต่อแรงดันภายในสูง ทนทานต่อสภาพอากาศ รังสี UV และสารเคมีบำบัดน้ำสระว่ายน้ำได้อย่างสมบูรณ์แบบ อัพเกรดมาพร้อมมัลติพอร์ตวาล์วแบบติดตั้งด้านบนขนาดใหญ่ 2 นิ้ว (Top Mount 6-Way Multiport Valve) ช่วยลดแรงเสียดทานในระบบ เพิ่มอัตราการไหลได้สูงถึง 19.00 ลบ.ม./ชม.

  • โครงสร้าง Laminated Fiberglass ไร้รอยต่อ: เนื้อเรซินหนาพิเศษ ทนทานต่อแรงดันสูงและทนการกัดกร่อน 100%
  • มัลติพอร์ตวาล์วด้านบน 2" (6-Way Top Mount): ขนาดท่อใหญ่ 2 นิ้ว รองรับอัตราการไหลสูง 19 m³/h ปรับฟังก์ชันได้คล่องตัว
  • รองรับสารกรองหลากหลาย: ใช้งานได้ทั้งทรายกรอง 200 กก. (4 ถุง), Zelbrite 150 กก., หรือสารกรองแก้ว EcoClear 150 กก.
  • ระบบกระจายน้ำใต้ถังแบบก้านกรอง (Laterals): กระจายน้ำสม่ำเสมอเต็มหน้าตัดกรอง 0.39 ตร.ม. ให้คุณภาพน้ำใสสะอาด
ถังกรองทราย Sandia SSR28-T-2

Technical Blueprint & Specification Sheet (Vertical Layout)

แบบแสดงข้อมูลวิศวกรรมมาตรฐานโรงงาน Sandia SSR28-T จัดเรียงในแนวดิ่ง 2 ส่วน: 1. แบบสัดส่วนมิติภาพตัดขวาง (Dimensions: A=0.07, B=0.69, C=0.71, D=0.27, E=0.08, F=0.35, H=1.03, I=0.07, J=0.07, K=0.52, X=0.40 m) • 2. ตารางคุณลักษณะจำเพาะ (คลิกที่รูปภาพเพื่อเปิดหน้าต่างขยายใหญ่ความละเอียดสูง 1400 x 2000 พิกเซล เลื่อนดูได้เต็มจอ)

SANDIA® SSR28-T SAND FILTER MODEL: SSR28-T-2 | 1. CUTAWAY BLUEPRINT • 2. TECHNICAL SPECIFICATION SHEET 1. FACTORY SCHEMATIC (TOP VIEW & FRONT CUTAWAY ELEVATION) A: 0.07 m B: 0.69 m C: 0.71 m H: 1.03 m X: 0.40 m F: 0.35 m E: 0.08 D: 0.27 m K: 0.52 m 2. TECHNICAL SPECIFICATIONS & DIMENSIONS TABLE (SSR-T SERIES) PRODUCT DIMENSIONS (METER) & TECHNICAL INFORMATION Type A (m) B (m) C (m) D (m) E (m) F (m) H (m) I (m) J (m) K (m) X (m) Flowrate (m³/h) Valve Size SSR24-T 0.07 0.59 0.61 0.19 0.06 0.33 1.00 0.06 0.07 0.49 0.38 12.50 (55 gpm) 1.5" Top SSR28-T 0.07 0.69 0.71 0.27 0.08 0.35 1.03 0.07 0.07 0.52 0.40 19.00 (83.6 gpm) 2" Top (MV2) SSR30-T 0.07 0.74 0.76 0.27 0.08 0.35 1.05 0.08 0.09 0.56 0.40 20.50 (90.2 gpm) 2" Top SSC32-T 0.07 0.79 0.81 0.27 0.08 0.35 1.05 0.08 0.09 0.81 0.45 24.10 (106.0 gpm) 2" Top SSC36-T 0.07 0.89 0.91 0.27 0.08 0.35 1.10 0.09 0.09 0.94 0.50 29.00 (127.6 gpm) 2" Top SSC42-T 0.07 1.05 1.07 0.27 0.08 0.35 1.30 0.09 0.09 0.96 0.55 40.50 (178.2 gpm) 2" Top ✔ ตารางปริมาณสารกรองสำหรับรุ่น SSR28-T / SSR28-T-2 (20311900060): ทรายกรอง (Sand 50kg/bag): 4 ถุง (200 kg) • Zelbrite (15kg/bag): 10 ถุง (150 kg) • EcoClear แก้วกรอง (25kg/bag): Coarse 2 ถุง + Fine 4 ถุง (รวม 150 kg) คลิกขยายรูปวาดแนวดิ่ง 1400x2000px

Specifications / ข้อมูลทางเทคนิค Sandia SSR28-T (SSR28-T-2)

Code: 20311900060
ยี่ห้อ / ผู้ผลิต (Brand)
Sandia (SSR-T Series Laminated Commercial)
ซีรีส์และรุ่น (Model Series)
SSR-T Series Top Mount (Model: SSR28-T / SSR28-T-2)
รหัสสินค้า (Order Code)
20311900060 (SKU: SSR28-T-2)
อัตราการไหลออกแบบ (Design Flowrate)
19.00 m³/h (83.60 GPM / 316 L/min)
ขนาดมัลติพอร์ตวาล์ว (Multiport Valve Size)
2.0 นิ้ว (2" Top Mount Multiport Valve MV2)
ปริมาณทรายกรอง (Sand 50kg/bag)
4 ถุง (200 kg)
ปริมาณสารกรอง Zelbrite (15kg/bag)
10 ถุง (150 kg)
ปริมาณสารกรองแก้ว EcoClear (25kg/bag)
หยาบ (Coarse) 2 ถุง + ละเอียด (Fine) 4 ถุง (รวม 150 kg)
เส้นผ่านศูนย์กลางตัวถัง / แคลมป์ (B / C)
B: 0.69 m (690 mm) | C: 0.71 m (710 mm / 28")
ความสูงรวมตัวถังถึงคันโยกวาล์ว (Total Height H)
1.03 m (1,030 mm)
ความสูงชั้นสารกรอง / เส้นผ่านศูนย์กลางฐาน (X / K)
X (Sand Bed): 0.40 m (400 mm) | K (Base): 0.52 m (520 mm)
สัดส่วนมิติวาล์วและคอถัง (A / D / E / F)
A: 0.07 m | D: 0.27 m | E: 0.08 m | F: 0.35 m

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาถังกรอง Sandia SSR28-T

1 ขั้นตอนการบรรจุทรายกรอง (Sand Loading)

ก่อนเทสารกรอง ให้เติมน้ำสะอาดลงในถังประมาณ 1/3 เพื่อช่วยรองรับแรงกระแทกและป้องกันก้านกรอง (Laterals) ด้านล่างแตกหัก สวมฝาครอบป้องกันท่อแกนกลางก่อนเททรายกรอง 200 กก. ให้ได้ระดับความสูง X = 0.40 m (400 มม.)

2 การล้างย้อนตะกอน (Backwash Guidelines)

ตรวจเช็คเกจวัดแรงดันสม่ำเสมอ เมื่อแรงดันเพิ่มขึ้นกว่าปกติประมาณ 0.5 bar ให้ปิดปั๊มน้ำแล้วปรับวาล์ว 2 นิ้วไปที่ตำแหน่ง Backwash เปิดเดินปั๊มประมาณ 2 - 3 นาทีจนกระทั่งน้ำในช่องกระจกมองน้ำใส จากนั้นปรับไปที่ Rinse อีก 1 นาที

3 การติดตั้งแคลมป์ล็อควาล์ว 2" บนคอถัง

ทำความสะอาดร่องโอริงคอถังและวาล์วให้ปราศจากเม็ดทรายก่อนสวมวาล์วลงบนท่อกลาง ขันสกรูแคลมป์ล็อคคอถังให้แน่นหนาสม่ำเสมอกันเพื่อป้องกันการรั่วซึม และหมุนคันโยกวาล์วเฉพาะในขณะที่ปิดปั๊มน้ำแล้วเท่านั้น
