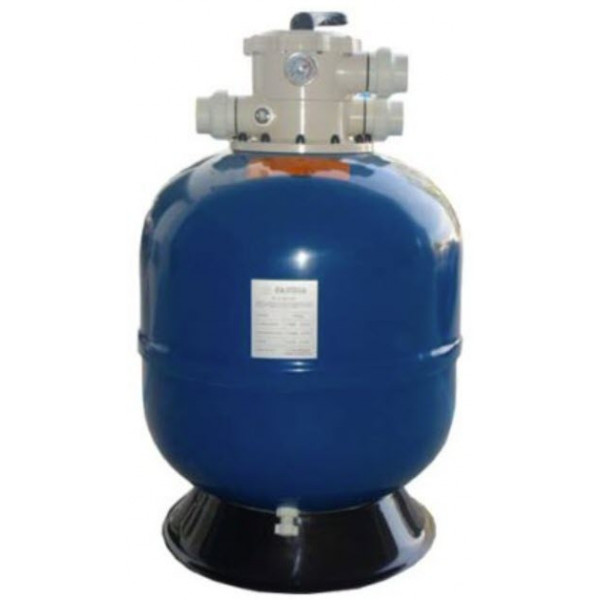

SSR24‐T‐1.5 Sand filter Sandia - 1 View larger

SSR24‐T‐1.5 Sand filter Sandia

Sandia

SSR24‐T‐1.5

10011508

New product

2026-12-31

Pre order 30 day

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿18,375.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Sandia
Model
 SSR24‐T‐1.5
Type
 Top Mount
Flow rate (m³/Hr)
 12.50
Connection(in/out)
 1.5"
Sand(Kg)
 150
Colour
 Blue
Material
 Laminated
Width-inch
 24
สูง
 100cm

Description

SSC24‐T 24" Flow rate  12.5 m3/h MV 1.5" Sand filter Top mount  Sandia

Top Mount Hi‐Rate Sand Filters Complete Set With Multiport Valve

Sandia Swimming Pool Background
SSR-T Laminated Commercial Series Model: SSR24-T | Code: 20311900040

ถังกรองทราย SANDIA SSR24-T (SSR24T15)

FLOWRATE 12.50 M³/H (55 GPM) • 1.5" TOP MOUNT VALVE

ถังกรองทรายไฟเบอร์กลาสเคลือบเรซินเกรดพรีเมียม ขนาด 24 นิ้ว (Ø 610 มม.) แข็งแรงทนทาน ทนแรงดันสูง ใช้งานร่วมกับวาล์วควบคุมด้านบน 6 ทิศทางขนาด 1.5 นิ้ว กรองน้ำได้ใสบริสุทธิ์เต็มประสิทธิภาพ

Design Flowrate

12.50 m³/h (55.00 GPM)

Tank Diameter

24" (Ø 610 mm / 0.61 m)

Media Capacity

Sand 150 kg (3 กระสอบ)

Multiport Valve

1.5" Top Mount (6-Way)

ถังกรองทรายไฟเบอร์กลาสพรีเมียม SSR-T Series แข็งแกร่ง ทนทาน ประสิทธิภาพสูง

Sandia SSR24-T (รหัสสินค้า 20311900040) เป็นถังกรองทรายไฟเบอร์กลาสเคลือบเรซินเกรดพรีเมียม (Laminated Commercial Hi-Rate Sand Filter) ขนาดเส้นผ่านศูนย์กลาง 24 นิ้ว (Ø 610 มม.) โครงสร้างถังขึ้นรูปไร้รอยต่อ มีความทนทานต่อแรงดันภายในสูง ทนทานต่อสภาพอากาศ รังสี UV และสารเคมีบำบัดน้ำสระว่ายน้ำได้อย่างสมบูรณ์แบบ มาพร้อมมัลติพอร์ตวาล์วแบบติดตั้งด้านบน (Top Mount 6-Way Multiport Valve) ขนาด 1.5 นิ้ว ควบคุมการทำงานของระบบได้อย่างสะดวกสบาย พร้อมเกจวัดแรงดันมาตรฐานในชุด

  • โครงสร้าง Laminated Fiberglass ไร้รอยต่อ: เนื้อเรซินหนาพิเศษ ทนทานต่อแรงดันสูงและทนการกัดกร่อน 100%
  • มัลติพอร์ตวาล์วด้านบน 1.5" (6-Way Top Mount): ใช้งานง่าย ปรับฟังก์ชันการกรอง ล้างย้อน (Backwash) และล้างเร็ว (Rinse) ได้สะดวกรวดเร็ว
  • รองรับสารกรองหลากหลาย: ใช้งานได้ทั้งทรายกรองธรรมชาติ 150 กก., Zelbrite 120 กก., หรือสารกรองแก้ว EcoClear 100 กก.
  • ระบบกระจายน้ำใต้ถังแบบก้านกรอง (Laterals): กระจายน้ำสม่ำเสมอเต็มหน้าตัดกรอง ให้คุณภาพน้ำใสสะอาดบริสุทธิ์
ถังกรองทราย Sandia SSR24-T SSR24T15

Technical Blueprint & Specification Sheet (Vertical Layout)

แบบแสดงข้อมูลวิศวกรรมมาตรฐานโรงงาน Sandia SSR-T Series จัดเรียงในแนวดิ่ง 2 ส่วน: 1. แบบสัดส่วนมิติภาพตัดขวาง (Dimensions: A=0.07, B=0.59, C=0.61, D=0.19, E=0.06, F=0.33, H=1.00, I=0.06, J=0.07, K=0.49, X=0.38 m) • 2. ตารางคุณลักษณะจำเพาะ (คลิกที่รูปภาพเพื่อเปิดหน้าต่างขยายใหญ่ความละเอียดสูง 1400 x 2000 พิกเซล เลื่อนดูได้เต็มจอ)

SANDIA® SSR24-T SAND FILTER CODE: 20311900040 | 1. CUTAWAY BLUEPRINT • 2. TECHNICAL SPECIFICATION SHEET 1. FACTORY SCHEMATIC (TOP VIEW & FRONT CUTAWAY ELEVATION) A: 0.07 m B: 0.59 m C: 0.61 m H: 1.00 m X: 0.38 m F: 0.33 m E: 0.06 D: 0.19 m K: 0.49 m 2. TECHNICAL SPECIFICATIONS & DIMENSIONS TABLE (SSR-T SERIES) PRODUCT DIMENSIONS (METER) & TECHNICAL INFORMATION Type A (m) B (m) C (m) D (m) E (m) F (m) H (m) I (m) J (m) K (m) X (m) Flowrate (m³/h) Valve Size SSR24-T 0.07 0.59 0.61 0.19 0.06 0.33 1.00 0.06 0.07 0.49 0.38 12.50 (55 gpm) 1.5" Top SSR28-T 0.07 0.69 0.71 0.27 0.08 0.35 1.03 0.07 0.07 0.52 0.40 19.00 (83.6 gpm) 2" Top SSR30-T 0.07 0.74 0.76 0.27 0.08 0.35 1.05 0.08 0.09 0.56 0.40 20.50 (90.2 gpm) 2" Top SSC32-T 0.07 0.79 0.81 0.27 0.08 0.35 1.05 0.08 0.09 0.81 0.45 24.10 (106.0 gpm) 2" Top SSC36-T 0.07 0.89 0.91 0.27 0.08 0.35 1.10 0.09 0.09 0.94 0.50 29.00 (127.6 gpm) 2" Top SSC42-T 0.07 1.05 1.07 0.27 0.08 0.35 1.30 0.09 0.09 0.96 0.55 40.50 (178.2 gpm) 2" Top ✔ ตารางปริมาณสารกรองสำหรับรุ่น SSR24-T (20311900040): ทรายกรอง (Sand 50kg/bag): 3 ถุง (150 kg) • Zelbrite (15kg/bag): 8 ถุง (120 kg) • EcoClear แก้วกรอง (25kg/bag): Coarse 1 ถุง + Fine 3 ถุง (100 kg) คลิกขยายรูปวาดแนวดิ่ง 1400x2000px

Specifications / ข้อมูลทางเทคนิค Sandia SSR24-T (SSR24T15)

Code: 20311900040
ยี่ห้อ / ผู้ผลิต (Brand)
Sandia (SSR-T Series Laminated Commercial)
ซีรีส์และรุ่น (Model Series)
SSR-T Series Top Mount (Model: SSR24-T / SSR24T15)
รหัสสินค้า (Order Code)
20311900040
อัตราการไหลออกแบบ (Design Flowrate)
12.50 m³/h (55.00 GPM)
ขนาดมัลติพอร์ตวาล์ว (Multiport Valve Size)
1.5 นิ้ว (1 ½" Top Mount Multiport Valve)
ปริมาณทรายกรอง (Sand 50kg/bag)
3 ถุง (150 kg)
ปริมาณสารกรอง Zelbrite (15kg/bag)
8 ถุง (120 kg)
ปริมาณสารกรองแก้ว EcoClear (25kg/bag)
หยาบ (Coarse) 1 ถุง + ละเอียด (Fine) 3 ถุง (รวม 100 kg)
เส้นผ่านศูนย์กลางตัวถัง / แคลมป์ (B / C)
B: 0.59 m (590 mm) | C: 0.61 m (610 mm / 24")
ความสูงรวมตัวถังถึงคันโยกวาล์ว (Total Height H)
1.00 m (1,000 mm)
ความสูงชั้นสารกรอง / เส้นผ่านศูนย์กลางฐาน (X / K)
X (Sand Bed): 0.38 m (380 mm) | K (Base): 0.49 m (490 mm)
สัดส่วนมิติวาล์วและคอถัง (A / D / E / F)
A: 0.07 m | D: 0.19 m | E: 0.06 m | F: 0.33 m

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาถังกรอง Sandia SSR24-T

1 ขั้นตอนการบรรจุทรายกรอง (Sand Loading)

ก่อนเทสารกรอง ให้เติมน้ำสะอาดลงในถังประมาณ 1/3 เพื่อช่วยรองรับแรงกระแทกและป้องกันก้านกรอง (Laterals) ด้านล่างแตกหัก สวมฝาครอบป้องกันท่อแกนกลางก่อนเททรายกรอง 150 กก. ให้ได้ระดับความสูง X = 0.38 m (380 มม.)

2 การล้างย้อนตะกอน (Backwash Guidelines)

ตรวจเช็คเกจวัดแรงดันสม่ำเสมอ เมื่อแรงดันเพิ่มขึ้นกว่าปกติประมาณ 0.5 bar ให้ปิดปั๊มน้ำแล้วปรับวาล์วด้านบนไปที่ตำแหน่ง Backwash เปิดเดินปั๊มประมาณ 2 - 3 นาทีจนกระทั่งน้ำในช่องมองน้ำใส จากนั้นปรับไปที่ Rinse อีก 1 นาที

3 การติดตั้งแคลมป์ล็อควาล์วบนคอถัง

ทำความสะอาดร่องโอริงคอถังและวาล์วให้ปราศจากเม็ดทรายก่อนสวมวาล์วลงบนท่อกลาง ขันสกรูแคลมป์ล็อคคอถังให้แน่นหนาสม่ำเสมอกันเพื่อป้องกันการรั่วซึม และหมุนคันโยกวาล์วเฉพาะในขณะที่ปิดปั๊มน้ำแล้วเท่านั้น
