Description

ถังกรองทราย Kripsol AK 760

  • Brand: Kripsol

  • Model Number: AK 760.c

  • Connection 2"

  • Flow : 22.5m3/h

  • Sand : 225Kg

Kripsol Swimming Pool Background

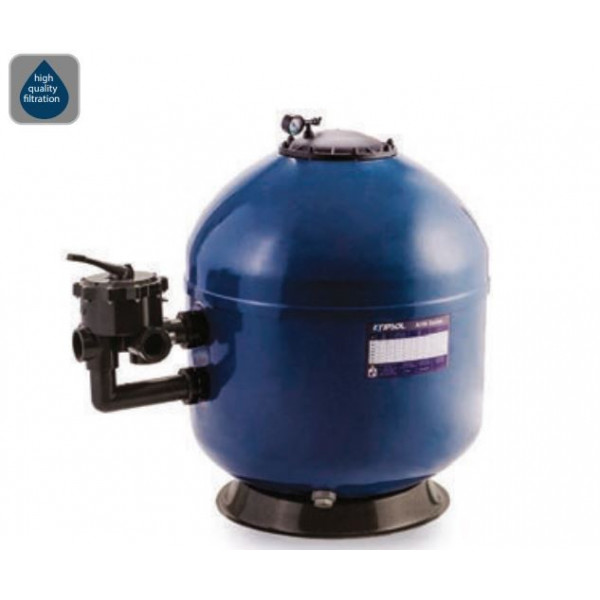

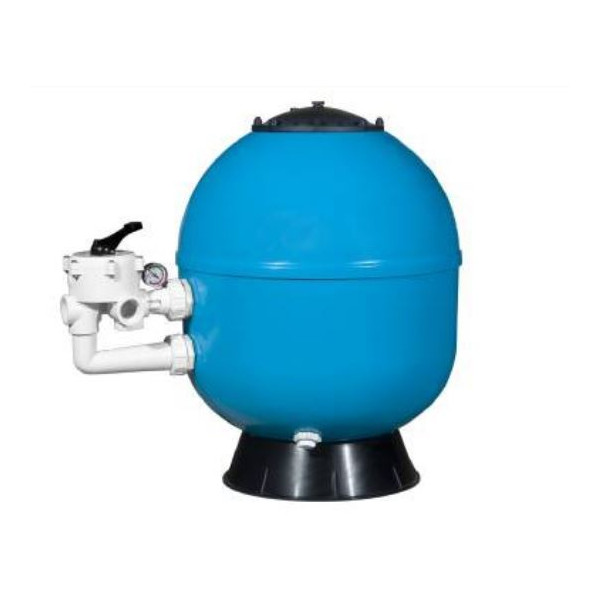

Laminated Fiberglass Sand Filter Brand: KRIPSOL | Model: AK 760

AK 760 MV1.5 FLOW 22.5Q PER HR KRIPSOL

FLOW 22.5 M³/H (22.5 Q/HR) • 1.5" SIDE MOUNT MULTIPORT VALVE

ถังกรองทรายไฟเบอร์กลาสเคลือบเรซินคุณภาพสูง มาตรฐานยุโรป ตัวถังขนาดใหญ่พิเศษ Ø 760 มม. อัตราการกรอง 22.5 ลบ.ม./ชม. มาพร้อมมัลติพอร์ตวาล์วด้านข้างขนาด 1 ½ นิ้ว และฝาปิดด้านบนขนาดใหญ่ Ø 300 มม.

Design Flowrate

22.5 m³/h (22.5 Q/hr)

Filtration Area

0.45 m² (Ø 760 mm)

Media Capacity

Sand 225 kg / Glass 200 kg

Pool Capacity

Pools up to 135 m³

ถังกรองทรายไฟเบอร์กลาสพรีเมียมจากสเปน อัตราการกรอง 22.5 ลบ.ม./ชม. แข็งแกร่ง ทนทาน

Kripsol AK 760 (รหัสสินค้า AK760) ผลิตขึ้นรูปด้วยเส้นใยโพลีเอสเตอร์เสริมใยแก้วเคลือบเรซินชนิดพิเศษ (Laminated Polyester & Fiberglass) ไร้รอยต่อ ตัวถังขนาดใหญ่พิเศษเส้นผ่านศูนย์กลาง Ø 760 มม. ให้พื้นที่การกรองกว้างถึง 0.45 ตร.ม. รองรับอัตราการไหลสูง 22.5 ลบ.ม./ชม. (22.5 Q/hr) ทนทานต่อแรงดันภายใน รังสี UV และสารเคมีสระว่ายน้ำได้อย่างดีเยี่ยม มาพร้อมฝาปิดด้านบนขนาดใหญ่พิเศษเส้นผ่านศูนย์กลาง 300 มม. ยึดด้วยน็อตสแตนเลสรอบทิศทาง ช่วยให้การบรรจุและเปลี่ยนทรายกรอง 225 กก. ทำได้อย่างสะดวก พร้อมมัลติพอร์ตวาล์วด้านข้างขนาด 1 ½ นิ้ว ควบคุมการทำงานได้ 6 ฟังก์ชัน

  • โครงสร้าง Laminated Fiberglass ไร้รอยต่อ: เนื้อเรซินหนาพิเศษ ทนทานต่อแรงดันสูงและทนการกัดกร่อน 100%
  • ฝาปิดด้านบนขนาดใหญ่ Ø 300 มม.: ขันยึดด้วยสลักเกลียวน็อตสแตนเลส เติมและเปลี่ยนสารกรองได้สะดวกรวดเร็ว
  • มัลติพอร์ตวาล์วด้านข้าง 1 ½" (6-Way): ปรับฟังก์ชันการกรอง ล้างย้อน (Backwash) และถ่ายน้ำทิ้งได้อย่างคล่องตัว
  • ระบบกระจายน้ำใต้ถังแบบก้านกรอง (Laterals): กระจายน้ำสม่ำเสมอเต็มหน้าตัดกรอง 0.45 ตร.ม. ให้คุณภาพน้ำใสสะอาด
ถังกรองทราย Kripsol AK 760

Technical Blueprint & Specification Sheet (Vertical Layout)

แบบแสดงข้อมูลวิศวกรรมมาตรฐานโรงงาน Kripsol AK 760 จัดเรียงในแนวดิ่ง 2 ส่วน: 1. แบบสัดส่วนมิติ (A=365, B=455, C=900, D=605, E=300, Ø=760 มม.) • 2. ตารางคุณลักษณะจำเพาะ Kripsol AK Series (คลิกที่รูปภาพเพื่อเปิดหน้าต่างขยายใหญ่ความละเอียดสูง 1400 x 2000 พิกเซล เลื่อนดูได้เต็มจอ)

KRIPSOL® AK 760 SAND FILTER SKU: AK760 | 1. FACTORY DIMENSIONS (A, B, C, D, E, Ø) • 2. TECHNICAL SPECIFICATIONS 1. FACTORY BLUEPRINT (A=365, B=455, C=900, D=605, E=300, Ø=760 mm) KRIPSOL AK 760 FLOW: 22.5 m³/h • 1 ½" SAND: 225 kg • POOL 135 m³ C: 900 mm E: 300 mm Ø: 760 mm D: 605 mm A: 365 mm B: 455 mm Side Valve: 1 ½" (1.5") 2. TECHNICAL SPECIFICATIONS & DIMENSIONS TABLE (KRIPSOL AK SERIES) KRIPSOL AK SERIES SPECIFICATIONS TABLE (VALVE 1.5" & 2") Ref Connection Area (m²) Flow (m³/h) Sand (kg) Vitrafi (kg) Pool (m³) A (mm) B (mm) C (mm) D (mm) E (mm) AK400 1.5" 0.13 6.5 50 40 39 225 350 665 458 300 AK520 1.5" 0.21 10.5 100 90 63 305 430 775 458 300 AK640 1.5" 0.32 16 150 135 96 315 440 860 458 300 AK680 2" 0.36 19 175 150 114 320 455 900 605 300 AK760 1.5" / 2" 0.45 22.5 225 200 135 365 455 900 605 300 AK900 2" 0.63 31.5 325 290 189 365 505 900 605 300 ✔ ตัวถังผลิตจาก Laminated Polyester & Fiberglass คุณภาพสูง ทนแรงดันใช้งานปกติ 1.6 Bar (ทดสอบแรงดันสูงสุด 2.5 Bar) ฝาบน Ø 300 มม. ขันน็อตสแตนเลส คลิกขยายรูปวาดแนวดิ่ง 1400x2000px

Specifications / ข้อมูลทางเทคนิค Kripsol AK 760 (MV 1.5)

Model: AK760
ยี่ห้อ / ผู้ผลิต (Brand)
Kripsol (Hayward Group, Spain)
ซีรีส์และรุ่น (Model Series)
AK Series Laminated Sand Filter (Model: AK 760)
อัตราการไหลออกแบบ (Design Flowrate)
22.5 m³/h (22.5 Q/hr / 375 L/min)
พื้นที่ผิวการกรอง (Filtration Area)
0.45 m²
ขนาดข้อต่อท่อและวาล์ว (Connection Size)
1 ½" (1.5 นิ้ว Side Mount Multiport Valve) / รองรับ 2"
ปริมาณสารกรองที่ต้องใช้ (Media Capacity)
ทรายกรอง (Sand): 225 kg | สารกรองแก้ว (Vitrafi): 200 kg
ปริมาตรสระว่ายน้ำที่เหมาะสม (Pools up to)
สระว่ายน้ำขนาดสูงสุดถึง 135 m³ (135,000 ลิตร)
เส้นผ่านศูนย์กลางตัวถัง (Tank Diameter Ø)
760 mm
ความสูงรวมตัวถัง (Total Height C)
900 mm
ความสูงถึงกึ่งกลางท่อล่าง / ท่อบน (A / B)
A: 365 mm | B: 455 mm
เส้นผ่านศูนย์กลางฐาน / ฝาบน (D / E)
D (ฐาน): 605 mm | E (ฝาบน): 300 mm
แรงดันใช้งานสูงสุด (Working Pressure)
1.6 Bar (แรงดันทดสอบสูงสุด 2.5 Bar / 36 psi)

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาถังกรอง Kripsol AK 760

1 ขั้นตอนการบรรจุทรายกรอง (Sand Loading)

ก่อนเทสารกรอง ให้เติมน้ำลงไปในถังประมาณ 1/3 เพื่อช่วยรองรับแรงกระแทกและป้องกันก้านกรอง (Laterals) ด้านล่างแตกหัก ค่อยๆ ใส่ทรายกรอง 225 กก. หรือสารกรองแก้ว Vitrafil 200 กก. ให้ได้ระดับที่เหมาะสม

2 การล้างย้อนตะกอน (Backwash Guidelines)

ตรวจเช็คเข็มเกจวัดแรงดันสม่ำเสมอ เมื่อแรงดันเพิ่มขึ้นกว่าปกติประมาณ 0.5 bar ให้ปิดปั๊มน้ำแล้วปรับวาล์วไปที่ตำแหน่ง Backwash เปิดเดินปั๊มประมาณ 2 - 3 นาทีจนน้ำในช่องกระจกมองน้ำใส จากนั้นปรับไปที่ Rinse อีก 1 นาที

3 การขันยึดฝาบนขนาด Ø 300 มม.

ทำความสะอาดร่องโอริงซีลยางให้ปราศจากเม็ดทรายก่อนปิดฝา ขันน็อตสแตนเลสสลับในแนวทแยงมุมทีละคู่ด้วยแรงที่สม่ำเสมอ เพื่อป้องกันการบิดเบี้ยวและการรั่วซึมของแรงดันน้ำ
