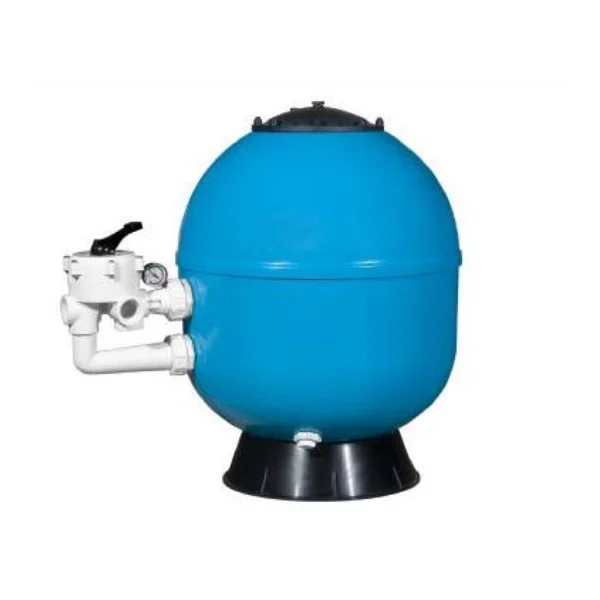

AK 640 MV 1.5 Flow 16 Q Per hr Kripsol - 1 View larger

AK 640 MV 1.5 Flow 16 Q Per hr Kripsol

Kripsol

AK640

100031

New product

2026-12-31

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿19,500.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

ถังกรองทราย Kripsol AK 640

  • Brand: Kripsol

  • Model Number: AK 640.c

  • Connection 1 1/2"

  • Flow : 16 m3/h

  • Sand : 150Kg

Kripsol Swimming Pool Background
Laminated Fiberglass Sand Filter Brand: KRIPSOL | Model: AK 640

AK 640 MV 1.5 FLOW 16 Q PER HR KRIPSOL

FLOW 16 M³/H (16 Q/HR) • 1.5" SIDE MOUNT MULTIPORT VALVE

ถังกรองทรายไฟเบอร์กลาสเคลือบเรซินคุณภาพสูง ผลิตตามมาตรฐานยุโรป ตัวถังขนาดใหญ่ Ø 640 มม. อัตราการกรอง 16 ลบ.ม./ชม. มาพร้อมมัลติพอร์ตวาล์วด้านข้างขนาด 1 ½ นิ้ว และฝาปิดด้านบนขนาดใหญ่ Ø 300 มม.

Design Flowrate

16 m³/h (16 Q/hr)

Filtration Area

0.32 m² (Ø 640 mm)

Media Capacity

Sand 150 kg / Glass 135 kg

Pool Capacity

Pools up to 96 m³

ถังกรองทรายไฟเบอร์กลาสพรีเมียมจากสเปน อัตราการกรอง 16 ลบ.ม./ชม. แข็งแกร่ง ทนทาน

Kripsol AK 640 (รหัสสินค้า AK640) ผลิตขึ้นรูปด้วยเส้นใยโพลีเอสเตอร์เสริมใยแก้วเคลือบเรซินชนิดพิเศษ (Laminated Polyester & Fiberglass) ไร้รอยต่อ ตัวถังขนาดใหญ่เส้นผ่านศูนย์กลาง Ø 640 มม. ให้พื้นที่การกรองกว้างถึง 0.32 ตร.ม. รองรับอัตราการไหลสูง 16 ลบ.ม./ชม. ทนทานต่อแรงดันภายใน รังสี UV และสารเคมีสระว่ายน้ำได้อย่างดีเยี่ยม มาพร้อมฝาปิดด้านบนขนาดใหญ่พิเศษเส้นผ่านศูนย์กลาง 300 มม. ยึดด้วยน็อตสแตนเลสรอบทิศทาง ช่วยให้การบรรจุและเปลี่ยนทรายกรอง 150 กก. ทำได้อย่างสะดวก พร้อมมัลติพอร์ตวาล์วด้านข้างขนาด 1 ½ นิ้ว ควบคุมการทำงานได้ 6 ฟังก์ชัน

  • โครงสร้าง Laminated Fiberglass ไร้รอยต่อ: เนื้อเรซินหนาพิเศษ ทนทานต่อแรงดันสูงและทนการกัดกร่อน 100%
  • ฝาปิดด้านบนขนาดใหญ่ Ø 300 มม.: ขันยึดด้วยสลักเกลียวน็อตสแตนเลส เติมและเปลี่ยนสารกรองได้สะดวกรวดเร็ว
  • มัลติพอร์ตวาล์วด้านข้าง 1 ½" (6-Way): ปรับฟังก์ชันการกรอง ล้างย้อน (Backwash) และถ่ายน้ำทิ้งได้อย่างคล่องตัว
  • ระบบกระจายน้ำใต้ถังแบบก้านกรอง (Laterals): กระจายน้ำสม่ำเสมอเต็มหน้าตัดกรอง 0.32 ตร.ม. ให้คุณภาพน้ำใสสะอาด
ถังกรองทราย Kripsol AK 640

Technical Blueprint & Specification Sheet (Vertical Layout)

แบบแสดงข้อมูลวิศวกรรมมาตรฐานโรงงาน Kripsol AK 640 จัดเรียงในแนวดิ่ง 2 ส่วน: 1. แบบสัดส่วนมิติ (A=315, B=440, C=860, D=458, E=300, Ø=640 มม.) • 2. ตารางคุณลักษณะจำเพาะ Kripsol AK Series (คลิกที่รูปภาพเพื่อเปิดหน้าต่างขยายใหญ่ความละเอียดสูง 1400 x 2000 พิกเซล เลื่อนดูได้เต็มจอ)

KRIPSOL® AK 640 SAND FILTER SKU: AK640 | 1. FACTORY DIMENSIONS (A, B, C, D, E, Ø) • 2. TECHNICAL SPECIFICATIONS 1. FACTORY BLUEPRINT (A=315, B=440, C=860, D=458, E=300, Ø=640 mm) KRIPSOL AK 640 FLOW: 16 m³/h • 1 ½" SAND: 150 kg • POOL 96 m³ C: 860 mm E: 300 mm Ø: 640 mm D: 458 mm A: 315 mm B: 440 mm Side Valve: 1 ½" (1.5") 2. TECHNICAL SPECIFICATIONS & DIMENSIONS TABLE (KRIPSOL AK SERIES) KRIPSOL AK SERIES SPECIFICATIONS TABLE (VALVE 1.5" & 2") Ref Connection Area (m²) Flow (m³/h) Sand (kg) Vitrafi (kg) Pool (m³) A (mm) B (mm) C (mm) D (mm) E (mm) AK400 1.5" 0.13 6.5 50 40 39 225 350 665 458 300 AK520 1.5" 0.21 10.5 100 90 63 305 430 775 458 300 AK640 1.5" 0.32 16 150 135 96 315 440 860 458 300 AK680 2" 0.36 19 175 150 114 320 455 900 605 300 AK760 2" 0.45 22.5 225 200 135 365 455 900 605 300 AK900 2" 0.63 31.5 325 290 189 365 505 900 605 300 ✔ ตัวถังผลิตจาก Laminated Polyester & Fiberglass คุณภาพสูง ทนแรงดันใช้งานปกติ 1.6 Bar (ทดสอบแรงดันสูงสุด 2.5 Bar) ฝาบน Ø 300 มม. ขันน็อตสแตนเลส คลิกขยายรูปวาดแนวดิ่ง 1400x2000px

Specifications / ข้อมูลทางเทคนิค Kripsol AK 640 (MV 1.5)

Model: AK640
ยี่ห้อ / ผู้ผลิต (Brand)
Kripsol (Hayward Group, Spain)
ซีรีส์และรุ่น (Model Series)
AK Series Laminated Sand Filter (Model: AK 640)
อัตราการไหลออกแบบ (Design Flowrate)
16 m³/h (16 Q/hr)
พื้นที่ผิวการกรอง (Filtration Area)
0.32 m²
ขนาดข้อต่อท่อและวาล์ว (Connection Size)
1 ½" (1.5 นิ้ว Side Mount Multiport Valve)
ปริมาณสารกรองที่ต้องใช้ (Media Capacity)
ทรายกรอง (Sand): 150 kg | สารกรองแก้ว (Vitrafi): 135 kg
ปริมาตรสระว่ายน้ำที่เหมาะสม (Pools up to)
สระว่ายน้ำขนาดสูงสุดถึง 96 m³ (96,000 ลิตร)
เส้นผ่านศูนย์กลางตัวถัง (Tank Diameter Ø)
640 mm
ความสูงรวมตัวถัง (Total Height C)
860 mm
ความสูงถึงกึ่งกลางท่อล่าง / ท่อบน (A / B)
A: 315 mm | B: 440 mm
เส้นผ่านศูนย์กลางฐาน / ฝาบน (D / E)
D (ฐาน): 458 mm | E (ฝาบน): 300 mm
แรงดันใช้งานสูงสุด (Working Pressure)
1.6 Bar (แรงดันทดสอบสูงสุด 2.5 Bar / 36 psi)

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาถังกรอง Kripsol AK 640

1 ขั้นตอนการบรรจุทรายกรอง (Sand Loading)

ก่อนเทสารกรอง ให้เติมน้ำลงไปในถังประมาณ 1/3 เพื่อช่วยรองรับแรงกระแทกและป้องกันก้านกรอง (Laterals) ด้านล่างแตกหัก ค่อยๆ ใส่ทรายกรอง 150 กก. หรือสารกรองแก้ว Vitrafil 135 กก. ให้ได้ระดับที่เหมาะสม

2 การล้างย้อนตะกอน (Backwash Guidelines)

ตรวจเช็คเข็มเกจวัดแรงดันสม่ำเสมอ เมื่อแรงดันเพิ่มขึ้นกว่าปกติประมาณ 0.5 bar ให้ปิดปั๊มน้ำแล้วปรับวาล์วไปที่ตำแหน่ง Backwash เปิดเดินปั๊มประมาณ 2 - 3 นาทีจนน้ำในช่องกระจกมองน้ำใส จากนั้นปรับไปที่ Rinse อีก 1 นาที

3 การขันยึดฝาบนขนาด Ø 300 มม.

ทำความสะอาดร่องโอริงซีลยางให้ปราศจากเม็ดทรายก่อนปิดฝา ขันน็อตสแตนเลสสลับในแนวทแยงมุมทีละคู่ด้วยแรงที่สม่ำเสมอ เพื่อป้องกันการบิดเบี้ยวและการรั่วซึมของแรงดันน้ำ
