แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Emaux NL1200 Engineering CAD Drawing)
มิติตามโรงงาน: F=1200 mm • E=1410 mm • G=1000 mm • แผงวาล์ว 5-Way DN80 ตรงตามแบบแท้จุดเด่นและประสิทธิภาพของถังกรองทราย Emaux NL1200 Laterals System

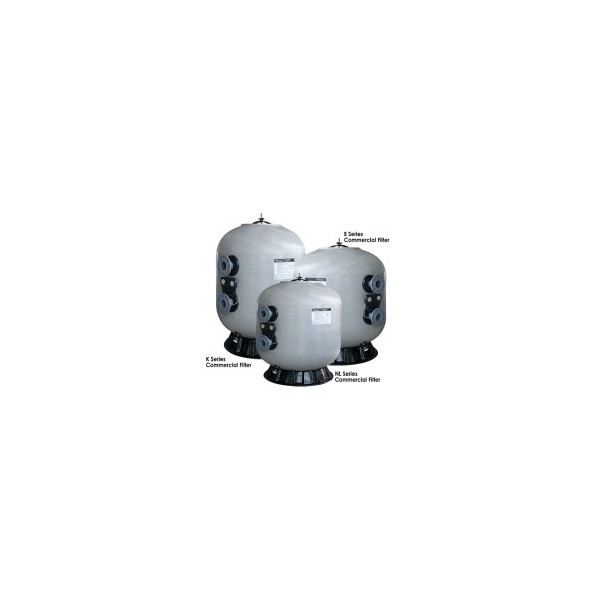

ไฟเบอร์กลาสพันเกลียว Bobbin-Wound 2.5 Bar
ขึ้นรูปด้วยเส้นใยไฟเบอร์กลาสเสริมแรงไร้รอยต่อ ทนทานต่อแรงดันชลศาสตร์ 2.5 บาร์ และแรงดันน้ำกระแทกสูง ทนรังสี UV และสารเคมีสระว่ายน้ำ 100%

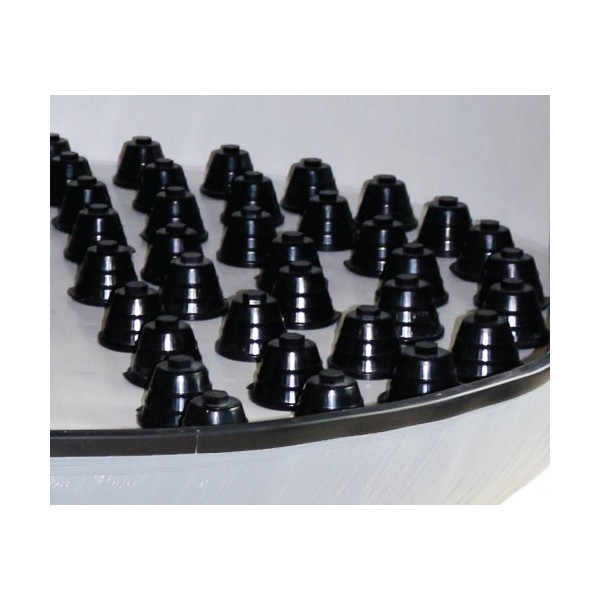

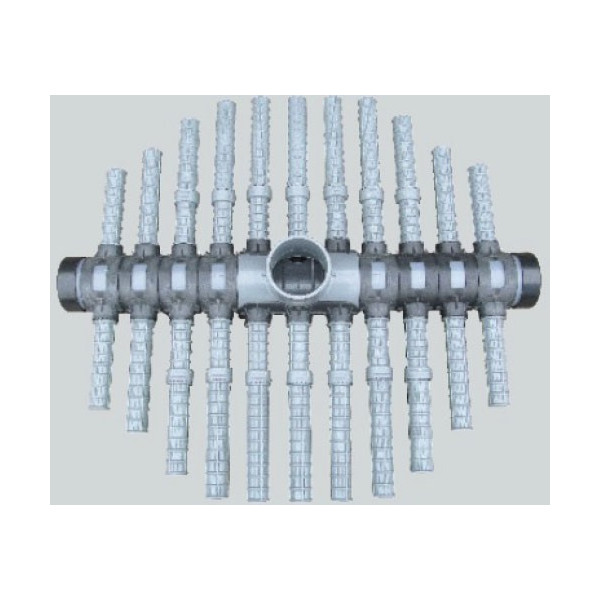

ก้านกรอง Laterals System สล็อตไมครอน
ชุดก้านกรองสล็อตละเอียด 0.25 มม. รอบทิศทาง ดักกักเม็ดทรายไม่ให้หลุดพ่นกลับเข้าสระ พร้อมกระจายน้ำตอนล้างย้อน Backwash ได้ทั่วถึงทั้งหน้าทราย
อัตราการไหลสูง 56.5 m³/h พื้นที่ผิว 1.13 m²
พื้นที่ผิวกรองกว้าง 1.13 m² รองรับอัตราการไหล 942 LPM กรองน้ำใสสะอาดรวดเร็ว เหมาะสำหรับสระว่ายน้ำสาธารณะ โรงแรม สวนน้ำ และรีสอร์ต

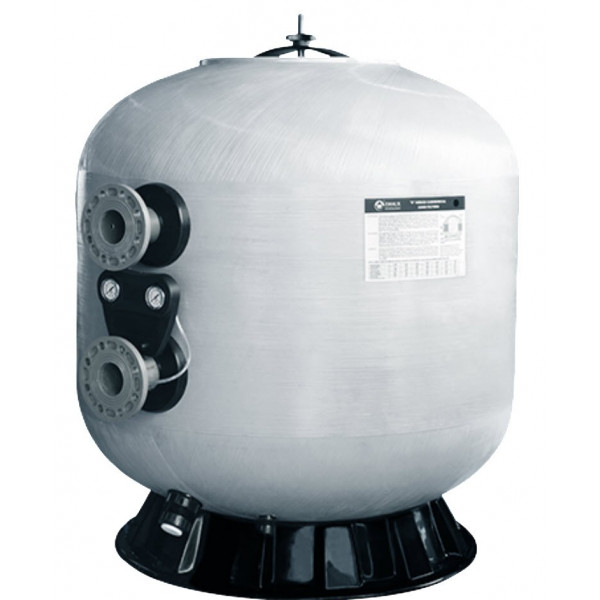

แมนโฮล Ø 400 mm • กระจก Sightglass 114 mm
มีฝาแมนโฮลขนาดใหญ่เติมทรายสะดวก พร้อมวาล์วไล่ลมอัตโนมัติ 20 มม., ช่องกระจกตรวจสอบน้ำทิ้ง Backwash 114 มม. และเพลทยึดเกจวัดแรงดันคู่
รายการอุปกรณ์ชิ้นส่วนในระบบ Emaux NL1200 (System Component Breakdown)
| ประเภทชิ้นส่วน | รหัส / รายการชิ้นส่วน | รายละเอียดอุปกรณ์ | หน้าที่การทำงานในระบบ |
|---|---|---|---|
| Main Filter ★ | Code: 9012001 | ถังกรองทราย NL1200 Laterals 2.5 Bar (ชิ้นนี้) | ถังกรองทรายหลักสำหรับสระว่ายน้ำเชิงพาณิชย์ |
| Underdrain System | Laterals System Array | ชุดดุมและก้านกรองทรายสล็อตไมครอน 0.25 mm | ดักจับทรายไม่ให้พ่นเข้าสระและกระจายน้ำกรอง |
| Manhole Cover | Code: 4105064354 | ฝาแมนโฮลเปิดด้านบนขนาด Ø 400 มม. | ช่องสำหรับเติมทราย เปลี่ยนทราย และตรวจสอบภายใน |
| Air Purge Valve | Code: E012054 | วาล์วไล่อากาศอัตโนมัติขนาด 20 มม. | ระบายฟองอากาศสะสมในกระเปาะด้านบนของถังกรอง |
| Sightglass | Code: E012072 | ช่องกระจกมองความใสของน้ำขนาด 114 มม. | มองดูความใสของน้ำทิ้งขณะทำการล้างย้อน Backwash |
| Valve Battery | 5-Butterfly Valve Array | ชุดแผงวาล์วปีกผีเสื้อ 5 ตัว ขนาด DN80 (3.0 นิ้ว) | ควบคุมโหมดการกรอง ล้างย้อน ล้างทราย และเดรนน้ำ |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาถังกรอง Emaux NL1200
1. หลักการต่อท่อแผงควบคุม 5-Way Valve Battery ตามแบบโรงงาน Emaux แท้: การประกอบชุดวาล์วปีกผีเสื้อ 5 ตัว ขนาด DN80 (3.0 นิ้ว) มีทิศทางการไหลที่ถูกต้องดังนี้:
• 1. สีเขียวมาจากปั๊มสูบน้ำ (Inlet): น้ำดิบจากปั๊มจะเข้าสู่ท่อบนขวา ไหลผ่านวาล์วบนขวา (Filter In) เข้าสู่ท่อบนถังกรอง
• 2. สีเหลืองส่งกลับเข้าสระว่ายน้ำ (Return to Pool): น้ำใสที่ผ่านการกรองจะออกจากท่อล่างถังกรอง ไหลผ่านวาล์วล่างซ้ายออกสู่ท่อส่งกลับสระว่ายน้ำ ซึ่งแยกอิสระจากท่อน้ำทิ้งเด็ดขาด ไม่มีทางที่น้ำดีจะรั่วไหลออกท่อน้ำทิ้งขณะกรอง
• 3. ท่อน้ำทิ้งรวม Drain + Rinse (Waste): น้ำทิ้งจากการล้างย้อน (Backwash) จากท่อบนถัง และน้ำทิ้งจากการล้างสารกรอง (Rinse) จากท่อล่างถัง จะถูกส่งมารวมลงสู่ท่อระบายน้ำทิ้งเดียวกันที่ปลายท่อบนซ้าย ช่วยประหยัดพื้นที่และลดความยุ่งยากในการเดินท่อน้ำทิ้งออกจากห้องเครื่อง
2. ลำดับการเททรายกรองซิลิกาอย่างถูกต้อง (Sand Loading Procedure): ก่อนเริ่มเททราย ต้องเติมน้ำสะอาดลงในถังกรองอย่างน้อย 1/3 ของถังเสมอ เพื่อให้น้ำช่วยซับแรงกระแทกจากน้ำหนักทราย 1,040 กก. ป้องกันไม่ให้ก้านกรองพลาสติก Laterals แตกหัก จากนั้น ให้เททรายหยาบเบอร์ 1.0 - 2.0 mm (359 kg) ลงก่อนเป็นชั้นรองหนุนใต้ล่าง แล้วจึงตามด้วย ทรายละเอียดเบอร์ 0.5 - 0.8 mm (681 kg) เป็นชั้นกรองหลักด้านบน จนได้ความสูงระดับทรายรวม H = 720 มม.
3. การควบคุมแรงดันใช้งานไม่เกิน 2.5 Bar (Operating Pressure Limits): ถังกรองรุ่นนี้ออกแบบสำหรับแรงดันทำงานปกติไม่เกิน 2.5 Bar (36 PSI) ต้องคอยสังเกตเกจวัดแรงดันคู่ หากแรงดันตกคร่อมสูงขึ้นกว่าระดับเริ่มต้นเกิน 0.5 - 0.7 Bar แสดงว่าชั้นทรายกรองเริ่มอุดตัน ต้องทำการล้างย้อน (Backwash) ทันที
4. การเปิดไล่ลมผ่านวาล์ว Air Purge (Air Venting): ทุกครั้งหลังจากการเติมทราย ซ่อมบำรุง หรือเริ่มเดินระบบปั๊มใหม่ ต้องเปิดวาล์ว Air Purge 20 มม. ด้านบนจนกระทั่งมีน้ำพุ่งออกมาสม่ำเสมอ เพื่อระบายฟองอากาศค้างในถัง ป้องกันการเกิดแรงดันกระแทก (Water Hammer) ที่อาจทำให้โครงสร้างถังเสียหาย
5. ฐานรากและการรองรับน้ำหนัก (Structural Foundation Requirement): ถังกรอง Emaux NL1200 เมื่อบรรจุทรายและเติมน้ำเต็มจะมีน้ำหนักรวมมากกว่า 2,500 กิโลกรัม (2.5 ตัน) พื้นห้องเครื่องต้องเป็นคอนกรีตเสริมเหล็กที่ได้ระดับ แข็งแรง และสามารถรับน้ำหนักกระจายตัวได้อย่างปลอดภัย
