Home > ถังกรองสระว่ายน้ำ > ถังกรองทราย Waterco > ถังกรองทราย Waterco SM1400
ถังกรองทราย Waterco SM1400 - 1 View larger

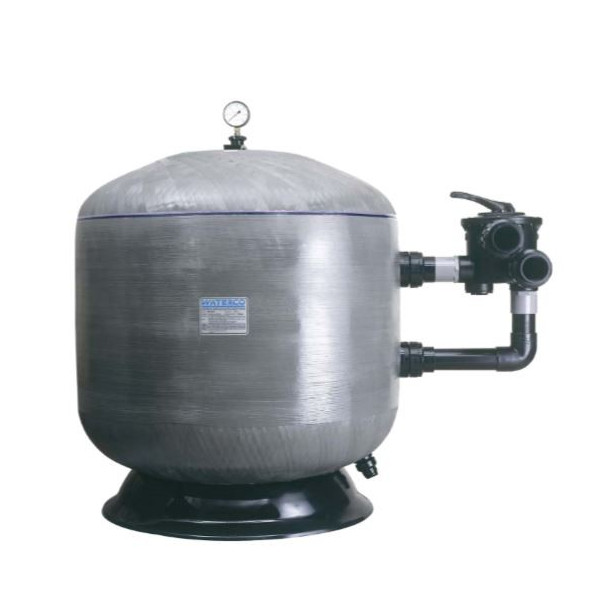

ถังกรองทราย Waterco SM1400

Waterco

W-SM1400

100640

New product

2026-12-25

In stock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿206,999.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

ถังกรองทราย Waterco SM1400 Side mount
Micron Serier

  • Features:
BrandWaterco
TypeSide mount
SeriesMicro
ModelS1400(56")
Connecttion3.0" inch
Flow rate46.0 m³/Hr
Sand1650 kg
StandnerFish Bone
Country of productAustralia
***FreeSand

Waterco Commercial Swimming Pool Background
Waterco Micron SM1400 Commercial Sand Filter WATERCO GENUINE
WATERCO PIONEERING WATER SOLUTIONS MICRON SM SERIES • 56" (1400 mm) • FLOW 55 - 77 M³/H • 2.5 - 4.0 BAR BRAND: WATERCO | SKU: W-SM1400 | MPN: 100640

ถังกรองทราย Waterco SM1400 เครื่องกรองทรายสระว่ายน้ำ Micron Side Mount 56 นิ้ว (Sku: W-SM1400)

ถังกรองทรายไฟเบอร์กลาสแท้มาตรฐานวิศวกรรมชลศาสตร์เชิงพาณิชย์ขนาดใหญ่พิเศษชนิดติดตั้งวาล์วด้านข้าง Waterco รุ่น Micron SM1400 (รหัส SKU: W-SM1400 / MPN: 100640) ออกแบบสำหรับสระว่ายน้ำเชิงพาณิชย์ สวนน้ำ สระว่ายน้ำโรงแรม รีสอร์ตขนาดใหญ่ และระบบบำบัดน้ำอุตสาหกรรม (รองรับสระน้ำขนาดสูงสุดถึง 330 - 460 ลบ.ม.) ผลิตขึ้นรูปด้วยกระบวนการพันเส้นใยไฟเบอร์กลาสต่อเนื่องแบบไร้รอยต่อ (Continuous Filament Bobbin Wound Technology) ไร้รอยเชื่อม แข็งแกร่ง ทนทานต่อการกัดกร่อนจากสารเคมีสระว่ายน้ำ น้ำเกลือ และรังสียูวี 100% ตัวถังขนาดเส้นผ่านศูนย์กลางภายนอก B = 1,442 มม. (เส้นผ่านศูนย์กลางภายใน 1,400 มม. / 56 นิ้ว) มิติตรงตามแบบแปลนโรงงาน: ความสูงรวมถึงฝาบน C = 1,608 มม., ความสูงคอถัง X = 1,523 มม., ความสูงระดับบ่าถัง Z = 1,453 มม., ระยะกึ่งกลางถังถึงวาล์ว A = 1,083 มม., ท่อน้ำบน S = 998 มม., ท่อน้ำล่าง T = 642 มม., ฐานถัง J = 1,202 มม. และความสูงฐาน L = 218 มม. พื้นที่ผิวการกรองกว้างใหญ่ถึง 1.54 ตารางเมตร (16.57 ตารางฟุต) ความลึกชั้นสารกรองหนาพิเศษ 670 มม. (ความสูงชั้นทราย H = 1,065 มม.) บรรจุสารกรองทราย 1,650 กก. (หรือ ZeoPlus 1,356 กก. / แก้วกรอง Glass Pearls 1,500 กก. ปริมาตรสารกรอง 1,130 ลิตร) ภายในติดตั้งท่อกระจายน้ำบนแบบกรวยคู่ (Dual Inverted Diffusers) พร้อมท่อระบายอากาศ และระบบแกนท่อกรองหางปลา Fish Tail Lateral System ความสูง K = 190 มม. บนขาตั้งยกสูง กระจายน้ำสมดุลชลศาสตร์ 360 องศา ประหยัดน้ำในการล้างย้อน (Backwash) ได้ถึง 30% เชื่อมต่อร่วมกับมัลติพอร์ตวาล์วด้านข้างขนาด 3.0 นิ้ว (80 มม. / EU 90 มม.) หรือชุดบัตเตอร์ฟลายวาล์ว รองรับอัตราการไหลเวียนน้ำ 55.0 m³/h (924 ลิตร/นาที) ที่ความเร็วมาตรฐาน 36 m³/h/m² และสูงสุดถึง 64.8 - 77.0 m³/h (1,080 - 1,283 ลิตร/นาที) ทนแรงดันใช้งานปกติ 250 kPa (2.5 bar / 36 psi) พร้อมออปชันเสริมแรงดันสูง 400 kPa (4.0 bar / 58 psi) ฝาแมนโฮลบนขนาดใหญ่ 12 นิ้ว (300 มม.) พร้อมเกจวัดแรงดันสแตนเลสและวาล์วระบายอากาศในตัว กรองน้ำได้ใสบริสุทธิ์ สะอาด ปลอดภัย และมีอายุการใช้งานยาวนาน

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Waterco SM1400 (Factory 2D CAD Blueprint & Internal Piping)

A=1083 | B=1442 | C=1608 | D=304 | E=998 | F=1108 | K=190 | V=1217 | H=1065 | L=218 | X=1523 | Y=1380 | Z=1453 | J=1202 mm
WATERCO MICRON SM1400 (56") TECHNICAL BLUEPRINT • DIMENSIONS A, B, C, D, E, F, H, J, K, L, P, R, S, T, V, W, X, Y, Z SAND BED (DEPTH 670 mm • H = 1065 mm • 1650 kg) C = 1608 mm X = 1523 mm Z = 1453 mm S = 998 mm T = 642 mm H = 1065 mm V = 1217 mm K=190 mm E = 998 mm F = 1108 mm Y = 1380 mm A = 1083 mm P=548 R=363 W = 510 mm B = Ø 1442 mm (Tank Outer Diameter / 56" Nominal) J = Ø 1202 mm (Base Footprint) L=218 mm WATERCO MICRON SM1400 • 56" (1400 mm) SIDE MOUNT BOBBIN WOUND FILTER • H=1608 mm • PORTS 80 mm (3") • 2.5 - 4.0 BAR

จุดเด่นและประสิทธิภาพของถังกรองทราย Waterco SM1400 Micron Side Mount

เส้นใยไฟเบอร์กลาสพันชิ้นเดียวไร้รอยต่อ

ผลิตด้วยเครื่องพันเส้นใยไฟเบอร์กลาสต่อเนื่องดิจิทัล (Filament Bobbin Wound) เนื้อถังเหนียวแน่น แข็งแกร่ง ทนแรงดัน 2.5 - 4.0 Bar ปลอดสนิม ไม่ผุกร่อนจากเกลือและคลอรีน 100%

ก้านกรองหางปลา Fish Tail ประหยัดน้ำ 30%

ระบบแกนท่อกรองล่างแบบแปดเหลี่ยมพร้อมก้านหางปลา Fish Tail K = 190 mm กระจายแรงดันน้ำล้างย้อนสม่ำเสมอเต็มหน้าทราย ล้างสิ่งสกปรกออกได้รวดเร็ว ประหยัดน้ำ Backwash สูงถึง 30%

อัตราการไหลสูง 55 - 77 m³/h พื้นที่ 1.54 m²

หน้าตัดกรองขนาด 56 นิ้ว (1.54 ตร.ม.) รองรับอัตราการไหลเวียนน้ำ 55 m³/h (924 LPM) ที่ความเร็ว 36 m/h และสูงสุด 77 m³/h ตอบโจทย์สระว่ายน้ำพาณิชย์ขนาดใหญ่ 330 - 460 คิวได้อย่างสบาย

ฝาแมนโฮล 12" บำรุงรักษาง่าย ปลอดภัย

ช่องเปิดเซอร์วิสด้านบนขนาดใหญ่ 12 นิ้ว (300 มม.) ฝาปิดล็อกสองชั้นแบบ Double Yoke Lid พร้อมเกจวัดแรงดันสแตนเลสและระบบระบายอากาศอัตโนมัติภายใน สะดวกต่อการตรวจเช็คและเปลี่ยนสารกรอง

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Waterco Micron Series
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
WATERCO (Waterco Limited, Australia / Malaysia)
รหัสสินค้า / รุ่น (Model / SKU)
W-SM1400 (MPN: 100640 / Micron Commercial SM1400 56")
ขนาดตัวถังกรอง (Tank Diameter)
56 นิ้ว (เส้นผ่านศูนย์กลางภายใน 1,400 มม. / ภายนอก B = 1,442 มม.)
พื้นที่ผิวการกรอง (Filter Surface Area)
1.54 ตารางเมตร (16.57 ตารางฟุต)
อัตราการไหลเวียนน้ำสูงสุด (Max Flow Rate)
55.0 m³/h (924 ลิตร/นาที) @ 36 m/h • สูงสุด 64.8 - 77.0 m³/h (1,080 - 1,283 ลิตร/นาที)
ขนาดท่อต่อวาล์ว (Valve Port Size)
80 มม. (3.0 นิ้ว / EU 90 มม.) Side Mount
ความลึกชั้นสารกรอง (Media Bed Depth)
670 มิลลิเมตร (ความสูงระดับชั้นทราย H = 1,065 มม.)
ปริมาณสารกรองที่ต้องใช้ (Media Required)
ทรายกรอง 1,650 กก. (ปริมาตรสารกรอง 1,130 ลิตร) • ZeoPlus 1,356 กก. • แก้วกรอง Glass Pearls 1,500 กก.
แรงดันใช้งานปกติ / สูงสุด (Pressure Rating)
มาตรฐาน 250 kPa (2.5 bar / 36 psi) • ออปชันเสริมแรงดันสูง 400 kPa (58 psi / 4.0 bar)
มิติขนาดตัวถัง (Tank Dimensions A - T)
A=1083 • B=1442 • C=1608 • W=510 • R=363 • P=548 • E=998 • F=1108 • K=190 • V=1217 • H=1065 • L=218 • X=1523 • Y=1380 • Z=1453 • J=1202 • S=998 • T=642 mm
วัสดุโครงสร้างตัวถัง (Tank Construction)
เส้นใยไฟเบอร์กลาสถักทอเคลือบโพลีเอสเตอร์เรซินชิ้นเดียวไร้รอยต่อ (Filament Wound FRP)
ความจุสระที่แนะนำ (Recommended Pool Size)
สระว่ายน้ำขนาด 330 - 460 ลูกบาศก์เมตร (คำนวณรอบการกรอง 6 ชั่วโมง)

ตารางข้อมูลมิติและสมรรถนะในตระกูล Waterco Micron Side Mount (SM Series)

Modelท่อวาล์วB (mm)C (mm)A (mm)S (mm)T (mm)J (mm)พื้นที่กรองโฟลว์เรตสูงสุด
SM75050 mm / 63 mm7729766135413376200.44 m²22.0 m³/h
SM90050 mm / 63 mm92310866895913876200.64 m²32.0 m³/h
SM105065 mm / 75 mm1077130879673743710450.87 m²43.5 m³/h
SM120080 mm / 90 mm1232148597095259610451.13 m²56.5 m³/h
SM1400 ★80 mm / 90 mm14421608108399864212021.54 m²55.0 - 77.0 m³/h
SM1600100 mm / 110 mm164418751765113970712022.01 m²72.0 - 101 m³/h

ขั้นตอนการล้างย้อน (Backwash) และการดูแลรักษาสารกรองขนาดใหญ่

  • ปิดปั๊มน้ำก่อนสลับตำแหน่งวาล์วทุกครั้ง: เพื่อป้องกันแรงดันน้ำกระแทก (Water Hammer) สร้างความเสียหายต่อซีลยาง Spider Gasket ภายในมัลติพอร์ตวาล์ว 3 นิ้ว
  • การล้างย้อน (Backwash): เมื่อแรงดันบนเกจวัดสูงขึ้นกว่าปกติ 50 kPa (7 PSI) ให้โยกวาล์วไปที่ตำแหน่ง Backwash และเปิดปั๊มประมาณ 3 - 5 นาที จนกระทั่งน้ำในหลอดแก้ว Sight Glass ใสสะอาด
  • การล้างซ้ำ (Rinse): หลังเสร็จสิ้นการ Backwash ให้ปิดปั๊มแล้วโยกวาล์วไปที่ Rinse รันปั๊มประมาณ 60 - 90 วินาที เพื่อจัดเรียงหน้าทรายหนา 670 มม. และระบายตะกอนตกค้างทิ้งก่อนกลับสู่โหมด Filter ปกติ

ข้อควรระวังในการติดตั้งและบำรุงรักษาถังกรองเชิงพาณิชย์

  • การเติมน้ำก่อนใส่สารกรอง 1,650 kg: ต้องเติมน้ำลงในถังประมาณ 1/3 ของความจุถังก่อนเริ่มเทกรวดและทรายกรอง เพื่อช่วยซับแรงกระแทกและป้องกันก้านกรอง Fish Tail K = 190 mm ด้านล่างแตกหัก
  • ห้ามเปิดฝาแมนโฮลขณะระบบมีแรงดัน: ต้องปิดปั๊มกรองและหมุนคลายวาล์วระบายอากาศบนยอดถังเพื่อไล่แรงดันอากาศให้เหลือ 0 PSI ก่อนเริ่มคลายแอกล็อกฝาถังด้านบนเสมอ
  • การตรวจสอบรอบปี: ตรวจเช็คสภาพสารกรองทรายทุกๆ 3 - 5 ปี (หรือ 5 - 7 ปีสำหรับสารกรองแก้ว Glass Pearls) หากทรายจับตัวเป็นก้อนหรือสึกมนให้ทำการเปลี่ยนสารกรองชุดใหม่ทันที
