Pre Order

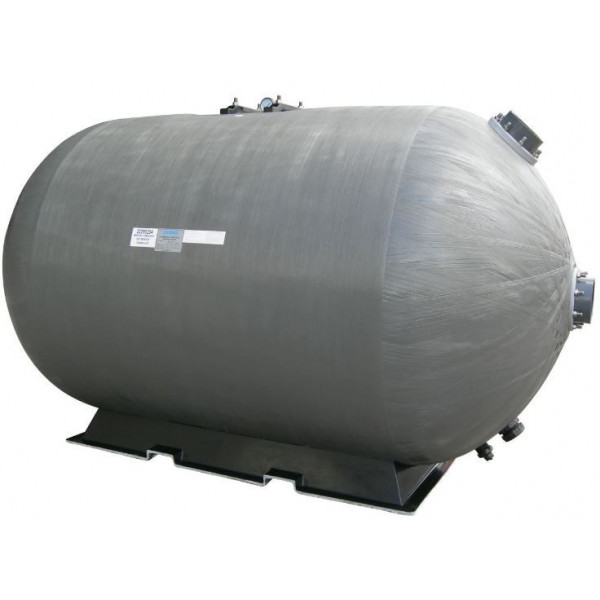

M2500 Micron Horizontal Filter Waterco - 1 View larger

M2500 Micron Horizontal Filter Waterco

Waterco

M2500

10011651

New product

2026-12-25

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿390,998.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Waterco
Series
 Micron Horizontal
Model
 M2500
Flow rate (m³/Hr)
 90
Connection(in/out)
 4"
Sand(Kg)
 2120
Max Pressure
 2.5Bar
Country of product
 Astralia

Description

M2500 Micron Horizontal Filter Waterco

M2500 Tank 100mm ANSI Flang port
90 bag / Sand 0.5-0.8 มม 45kg
51 bag / Sand 1-2 มม 45kg

Waterco Commercial Swimming Pool Background
Waterco Micron Horizontal Filter M2500 WATERCO GENUINE
WATERCO PIONEERING WATER SOLUTIONS MICRON HORIZONTAL SERIES • 2.5 M² (27.25 FT²) • FLOW 75 - 90 M³/H • FLANGE 4" BRAND: WATERCO | SKU: M2500 | CODE: 222901

ถังกรองทรายแนวนอน Waterco M2500 Micron Horizontal Filter เครื่องกรองทรายสระว่ายน้ำพาณิชย์ 2.5 ตร.ม. (Sku: M2500)

ถังกรองทรายไฟเบอร์กลาสแนวนอนประสิทธิภาพสูงมาตรฐานวิศวกรรมระดับโลก Waterco รุ่น Micron Horizontal M2500 (รหัส SKU: M2500 / Part Code: 222901) ออกแบบรูปทรงกระบอกแนวนอนพร้อมปลายทรงกลม (Spherical Ends) เพื่อประหยัดพื้นที่ติดตั้งในห้องเครื่องที่มีเพดานต่ำและต้องการพื้นที่ผิวการกรองขนาดใหญ่ ผลิตขึ้นรูปด้วยเทคโนโลยีพันเส้นใยไฟเบอร์กลาสต่อเนื่องดิจิทัล (Continuous Filament Bobbin Wound Technology) ไร้รอยเชื่อม ไร้รอยต่อ ทนทานต่อการกัดกร่อนจากคลอรีน สารเคมีสระว่ายน้ำ น้ำเกลือ และรังสียูวี 100% ตัวถังขนาดความยาว A = 2,245 - 2,300 มม., ความสูงรวมถึงยอดวาล์วไล่ลม C = 1,480 - 1,620 มม., เส้นผ่านศูนย์กลางตัวถัง F = 1,260 มม. (ความกว้างรวม R = 1,300 - 1,310 มม.), ระยะห่างฐานรอง L = 1,400 มม. และความยาวรวมท่อหน้าแปลน M = 2,327 มม. มีพื้นที่ผิวการกรองกว้างถึง 2.50 ตารางเมตร (27.25 ตารางฟุต) ความลึกชั้นสารกรอง 500 มม. บรรจุสารกรองทราย 2,120 กก. (หรือ ZeoPlus 1,742 กก. / แก้วกรอง Glass Pearls 1,685 - 1,900 กก. ปริมาตรสารกรอง 1,452 ลิตร) ภายในติดตั้งระบบกระจายน้ำบนและท่อกรองล่างแบบลูปสมดุลชลศาสตร์ Hydraulically Balanced Distribution & Lateral System พร้อมฝาแมนโฮลวงรีชนิดผนึกแรงดันบวก (Elliptical Positive Sealing Manway) ขนาดท่อทางน้ำเข้า-ออก หน้าแปลน 4 นิ้ว (100 มม. / EU 110 มม.) รองรับอัตราการไหลเวียนน้ำ 75.0 m³/h ที่ความเร็ว 30 m/h และ 90.0 m³/h ที่ความเร็ว 36 m/h (สูงสุด 100 - 125 m³/h / Backwash 100 m³/h) ทนแรงดันใช้งานปกติ 250 kPa (2.5 bar / 36 psi) พร้อมออปชันเสริมแรงดันสูง 400 kPa (4.0 bar / 58 psi) รองรับสระว่ายน้ำขนาดใหญ่ 450 - 600 ลบ.ม. น้ำใสสะอาดบริสุทธิ์ มาตรฐานสูงสุดสำหรับสระเชิงพาณิชย์และระบบสัตว์น้ำอุตสาหกรรม

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Waterco M2500 (Factory 2D CAD Blueprint & Flow Performance Curves)

A=2245 mm • C=1620 mm • W=740 mm • R=1300 mm • L=1400 mm • E=1005 mm • F=1260 mm • H=255 mm • M=2327 mm
VIEW 1: M2500 HORIZONTAL ELEVATION & 4" FLANGE CONNECTIONS DUAL SADDLE BASE (SPAN L = 1400 mm) SAND BED (500 mm • 2,120 kg) AIR RELIEF & GAUGE INLET 4" (100 mm) OUTLET 4" (100 mm) SIGHT GLASS A = 2245 mm (Overall Vessel Length) C = 1620 mm F = Ø 1260 mm W=740 L = 1400 mm HYDRAULIC PERFORMANCE: FLOW RATE vs HEAD LOSS (ΔP) 0 10 20 30 40 50 60 kPa ΔP [kPa] 50 75 (30m/h) 90 (36m/h) 100 (Backwash) 125 (Max) Q [m³/h] Backwash Mode (100 m³/h) Filtration Curve (Bed 500 mm) จุดทำงานแนะนำ: 90 m³/h @ 16 kPa WATERCO M2500 (2.5 M² HORIZONTAL): • Design Flow: 75 - 90 m³/h (1,250 - 1,500 LPM) • Max Pressure: 250 kPa / 2.5 bar (Opt. 4.0 bar) อัตราการกรองเชิงพาณิชย์แนะนำ 75 - 90 m³/h (30 - 36 m³/h/m²) เพื่อน้ำใสระดับประกายเพชร WATERCO MICRON M2500 • HORIZONTAL FIBREGLASS COMMERCIAL FILTER • A=2245 mm • C=1620 mm • PORTS 4" FLANGE • 2.5 BAR

จุดเด่นและประสิทธิภาพของถังกรองทรายแนวนอน Waterco M2500 Micron Horizontal

ดีไซน์แนวนอนกะทัดรัด ประหยัดพื้นที่

รูปทรงกระบอกแนวนอนพร้อมปลายโค้งมน (Spherical Ends) ความสูงเพียง 1,620 มม. ติดตั้งได้ในห้องเครื่องที่มีข้อจำกัดด้านความสูงเพดาน โดยไม่สูญเสียพื้นที่ผิวการกรองขนาดใหญ่

ระบบท่อกรองลูปสมดุล ไร้จุดอับชลศาสตร์

ระบบท่อกระจายน้ำบนและท่อกรองล่างแบบลูปคู่เชื่อมโยงถึงกัน (Hydraulically Balanced Looped System) ช่วยให้น้ำไหลผ่านหน้าทรายสม่ำเสมอเท่ากันทุกจุด และฟลูอิไดซ์ทรายล้างย้อนได้หมดจด

พื้นที่กรอง 2.5 ตร.ม. โฟลว์ 75 - 90 m³/h

ความจุสารกรอง 2,120 กก. รองรับอัตราการไหลเวียนน้ำ 75 - 90 m³/h (1,250 - 1,500 LPM) และสูงสุดถึง 125 m³/h ตอบสนองสระว่ายน้ำขนาดใหญ่ 450 - 600 คิว ได้อย่างมีเสถียรภาพ

ฝาแมนโฮลวงรีผนึกแรงดันบวก ปลอดภัย 100%

ช่องเปิดเซอร์วิสด้านบนรูปวงรี (Positive Sealing Elliptical Manway) อาศัยแรงดันภายในถังช่วยกดดันฝาให้แนบสนิท ยิ่งแรงดันน้ำสูงยิ่งผนึกแน่น ป้องกันการรั่วซึมและการระเบิดอย่างสมบูรณ์แบบ

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Waterco Micron Horizontal
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
WATERCO (Waterco Limited, Australia / Malaysia)
รหัสสินค้า / รุ่น (Model / SKU)
M2500 (Part Code: 222901 / Micron Horizontal Commercial Filter)
พื้นที่ผิวการกรอง (Filter Surface Area)
2.50 ตารางเมตร (27.25 - 27.50 ตารางฟุต)
อัตราการไหลเวียนน้ำ (Design Flow Rates)
75 m³/h (1,250 LPM) @ 30 m/h • 90 m³/h (1,500 LPM) @ 36 m/h • สูงสุด 100 - 125 m³/h
อัตราการล้างย้อน (Backwash Flow Rate)
100 m³/h (1,667 ลิตร/นาที / 440 GPM) @ ความเร็ว 40 m/h
ขนาดหน้าแปลนท่อน้ำเข้า-ออก (Port Size)
4.0 นิ้ว (100 มม. / EU 110 มม.) ANSI / DIN Flange Connections
ความลึกชั้นสารกรอง (Bed Depth)
500 มิลลิเมตร (19.7 นิ้ว)
ปริมาณสารกรองที่ต้องใช้ (Media Required)
ทรายกรอง 2,120 กก. (ปริมาตรสารกรอง 1,452 ลิตร) • ZeoPlus 1,742 กก. • แก้วกรอง Glass Pearls 1,685 กก.
แรงดันใช้งานปกติ / สูงสุด (Pressure Rating)
มาตรฐาน 250 kPa (2.5 bar / 36 psi) • ออปชันเสริมแรงดันสูง 400 kPa (58 psi / 4.0 bar)
มิติขนาดตัวถัง (Tank Dimensions)
ยาวรวม A = 2,245 - 2,300 mm • สูง C = 1,480 - 1,620 mm • กว้าง R = 1,300 - 1,310 mm • ท่อ M = 2,327 mm
วัสดุโครงสร้างตัวถัง (Tank Construction)
เส้นใยไฟเบอร์กลาสถักทอเคลือบโพลีเอสเตอร์เรซินชิ้นเดียวไร้รอยต่อ (Continuous Filament Wound FRP)
ความจุสระที่แนะนำ (Recommended Pool Volume)
สระว่ายน้ำขนาด 450 - 600 ลูกบาศก์เมตร (คำนวณรอบการกรอง 6 ชั่วโมง)

ตารางข้อมูลมิติและสมรรถนะในตระกูล Waterco Micron Horizontal (M Series)

Modelท่อวาล์วยาว A (mm)สูง C (mm)กว้าง R (mm)สแปน Lพื้นที่กรองโฟลว์เรต 36m/hปริมาณทราย
M2500 ★4" (100/110 mm)2,245 - 2,3001,480 - 1,6201,300 - 1,3101,400 mm2.50 m²90.0 m³/h2,120 kg
M37506" (150/160 mm)3,230 - 3,3501,485 - 1,6201,300 - 1,3102,520 mm3.75 m²135.0 m³/h3,460 kg
M50006" (150/160 mm)4,220 - 4,3401,486 - 1,6201,300 - 1,3103,570 mm5.00 m²180.0 m³/h4,660 kg

ขั้นตอนการล้างย้อน (Backwash) และการดูแลรักษาระบบกรองแนวนอน

  • ปิดปั๊มน้ำก่อนสลับตำแหน่งวาล์วทุกครั้ง: สลับตำแหน่งวาล์วผีเสื้อ (Butterfly Valve Assembly) หรือมัลติพอร์ตวาล์วขณะปิดปั๊ม เพื่อป้องกันแรงกระชากของน้ำ (Water Hammer) สร้างความเสียหายต่อระบบท่อ
  • การล้างย้อน (Backwash Flow 100 m³/h): เมื่อแรงดันบนเกจวัดสูงขึ้นกว่าปกติ 50 - 70 kPa (7 - 10 PSI) ให้เปิดระบบล้างย้อนประมาณ 3 - 5 นาที สังเกตความใสของน้ำผ่านช่องมองกระจก Sight Glass ด้านข้างตัวถัง
  • การล้างซ้ำ (Rinse): หลังเสร็จสิ้นการ Backwash ให้สลับวาล์วไปที่โหมด Rinse รันน้ำทิ้งประมาณ 60 - 90 วินาที เพื่อจัดเรียงหน้าทรายให้เรียบสม่ำเสมอทั่วทั้งแนวยาว 2.2 เมตรก่อนเริ่มระบบกรองปกติ

ข้อควรระวังในการติดตั้งและบำรุงรักษาถังกรองแนวนอนขนาดใหญ่

  • การเติมน้ำก่อนใส่สารกรอง 2,120 kg: ต้องเติมน้ำลงในถังกรองประมาณ 1/3 ถึง 1/2 ของตัวถังก่อนเริ่มเทกรวดและทราย เพื่อซับแรงกระแทกไม่ให้ระบบท่อกรองล่างและก้านกรองแตกหักเสียหาย
  • ห้ามเปิดฝาแมนโฮลขณะระบบมีแรงดัน: ต้องปิดปั๊มกรองและหมุนคลายวาล์วระบายอากาศบนยอดถังเพื่อไล่แรงดันอากาศให้เหลือ 0 PSI ก่อนเริ่มคลายสลักฝาแมนโฮลวงรีเสมอ
  • การตรวจสอบรอบปี: ตรวจเช็คสภาพสารกรองทรายทุกๆ 3 - 5 ปี (หรือ 5 - 7 ปีสำหรับแก้วกรอง Glass Pearls) หากทรายเริ่มจับตัวเป็นก้อนให้เปลี่ยนชุดใหม่ทันทีเพื่อประสิทธิภาพการกรองสูงสุด
