DEV60 DE Filter 60Sq.Ft. - 1 View larger

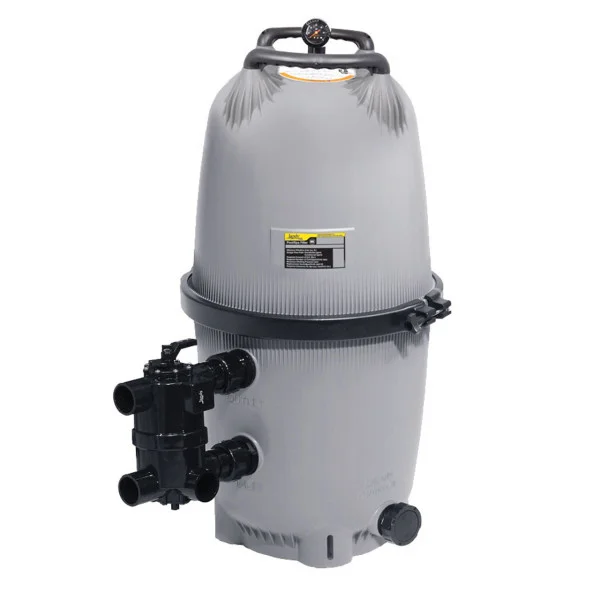

DEV60 DE Filter 60Sq.Ft.

Astralpool

DEV60

1204

New product

2026-12-31

InStock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿56,992.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

DEV48* DEV Diatomaceous Earth Filter 60Sq. Ft

  • Flow Rate : 27.36m3/h
  • Conncet tion : 2"
  • Clearly Superior
  • Ergonomic Easy Grip Handles
  • Pressure Gauge/Air Release Valve
  • Extra Large 2-Inch Drain
  • Optional Anchor Bracket
  • Backwash Valves
  • Durable Performance

Jandy Swimming Pool Background
Brand: JANDY (Fluidra) | SKU: DEV60-TH

JANDY DEV60 D.E. FILTER

60 sq.ft Diatomaceous Earth Filter with Multiport Valve

ถังกรองผงกรองไดอะตอมไมท์ (D.E.) พร้อมมัลติพอร์ตวาล์ว กรองละเอียดดุจคริสตัล 1-3 ไมครอน นวัตกรรมพรีเมียมจากสหรัฐอเมริกา

Flow Rate

120 GPM (27.3 m³/h)

Filtration Fineness

1 - 3 ไมครอน (D.E. Powder)

Filter Area

60 sq.ft (5.57 m²)

Pool Volume (8h)

57,600 Gal (218 m³)

ประสิทธิภาพการกรองระดับพรีเมียม กรองละเอียดดุจคริสตัล 1-3 ไมครอน

Jandy DEV60 Diatomaceous Earth Filter (รหัสสินค้า DEV60-TH) ผลิตจากวัสดุเทอร์โมพลาสติกคอมโพสิตคุณภาพสูง ทนทานต่อการกัดกร่อนจากสารเคมีสระว่ายน้ำและรังสี UV แข็งแกร่งเป็นพิเศษ ให้ความใสบริสุทธิ์ของน้ำสูงสุดด้วยพลังการกรองจากผงไดอะตอมไมท์ (D.E.) ดักจับสิ่งสกปรกขนาดเล็กได้ถึง 1-3 ไมครอน มาพร้อมมัลติพอร์ตวาล์วด้านข้าง ชุดแผงกรองทรงโค้ง (Curved Grid Design) ที่กระจายแรงดันน้ำได้อย่างสมดุล วงแหวนรัดถังนิรภัยขนาดใหญ่ และเกจวัดแรงดันพร้อมระบบ Clean/Dirty Indicator ในตัว

  • ความละเอียดการกรองสูงสุด 1 - 3 ไมครอน (µm) กรองน้ำได้ใสเป็นประกายคริสตัล สะอาดหมดจดยิ่งกว่าระบบทราย
  • รองรับอัตราการไหลออกแบบ 120 GPM (27.3 m³/h) และสูงสุด 150 GPM เหมาะสำหรับสระขนาดสูงสุด 218 m³
  • เกจวัดแรงดันพร้อมระบบแจ้งเตือน Clean/Dirty Indicator และวาล์วไล่อากาศแบบแมนนวลในตัว
  • หูจับยกคู่บนฝาถังช่วยผ่อนแรง พร้อมฝาท่อระบายน้ำทิ้งขนาด 2 นิ้วที่ด้านล่างสำหรับการล้างทำความสะอาดอย่างทั่วถึง
Jandy DEV60 Diatomaceous Earth Filter with Multiport Valve

Technical Blueprint & Performance Sheet (Factory Vertical Layout)

แบบแสดงข้อมูลวิศวกรรมมาตรฐานโรงงาน Jandy เรียงตามแนวดิ่ง 3 ส่วน: 1. แบบสัดส่วนมิติ (Dimensions "A"=47") • 2. กราฟสมรรถนะการสูญเสียแรงดัน (Head Loss Curve) • 3. สรุปคุณลักษณะจำเพาะ (Specifications) (คลิกที่รูปภาพเพื่อเปิดหน้าต่างขยายใหญ่ความละเอียดสูง 1400 x 2000 พิกเซล เลื่อนดูได้เต็มจอ)

JANDY® DEV60 D.E. POOL FILTER SKU: DEV60-TH | 1. DIMENSIONS ("A"=47") • 2. PERFORMANCE GRAPH • 3. SPECIFICATIONS 1. FACTORY BLUEPRINT & PIPING ELEVATION ("A" = 47" / 1,194 mm) 2" DRAIN Jandy Pro DEV60 D.E. FILTER 60 SQ. FT. / 120 GPM DEV60 Model (60 sq.ft) 28" "A" = 47" (1194mm) 18½" 10½" Port Spacing: 8" (203 mm) 2. HEAD LOSS & PRESSURE DROP vs. FLOW RATE (DEV60 HIGHLIGHTED) DEV48 DEV60 Flow Rate (gpm) Design Head Loss (ft head) Design Pressure Drop (psi) 0 2 4 6 8 10 12 14 16 18 20 22 0 1 2 3 4 5 6 7 8 9 0 30 60 90 120 150 DEV60 DESIGN OPERATING POINT 120 GPM @ 4.5 PSI DROP 3. FACTORY TECHNICAL SPECIFICATIONS & ENGINEERING DATA JANDY PRO SERIES DEV60 TECHNICAL DATASHEET Filter Model / SKU: DEV60-TH (Catalog: DEV60) Filtration Area (พื้นที่ผิวกรอง): 60 sq.ft (5.57 m²) Design Flow Rate (อัตราการกรอง): 120 GPM (27.3 m³/h / 454 L/min) Filtration Precision (ความละเอียด): 1 - 3 Microns (D.E. Powder) D.E. Powder Required (ปริมาณผงกรอง): 6.0 lbs (~2.7 kg) Max Working Pressure (แรงดันสูงสุด): 50 psi (3.45 bar / 350 kPa) Turnover Capacity (รอบ 6 ชม.): 43,200 Gal (163 m³) Turnover Capacity (รอบ 8 ชม.): 57,600 Gal (218 m³) Total Dimensions (H x W): 47" (1194 mm) x 28" (710 mm) Port Heights from Floor (Inlet / Outlet): Inlet: 10½" (267mm) / Outlet: 18½" (470mm) Valve Type & Connections: 2" / 2½" Side-Mount Multiport Valve Internal Element (แผงกรอง): 8 Curved Grids (30" Height - R0442800) คลิกขยายรูปวาดแนวดิ่ง 1400x2000px

Specifications / ข้อมูลทางเทคนิค Jandy DEV60 D.E. Filter with Multiport Valve

Model: DEV60-TH
ยี่ห้อ / ผู้ผลิต (Brand)
Jandy Pro Series (Fluidra Group, USA)
ซีรีส์และรุ่น (Model Series)
DEV Series Diatomaceous Earth Filter (Model: DEV60)
รหัสสินค้า (Model No. / SKU)
DEV60-TH (Catalog Code: DEV60)
ชนิดสารกรองและระบบ (Filter Type)
ถังกรองผงกรองไดอะตอมไมท์ (Diatomaceous Earth - D.E. Filter)
ความละเอียดในการกรอง (Filtration Precision)
1 - 3 ไมครอน (µm) ดักจับสิ่งสกปรกและสปอร์ละเอียดที่สุด
พื้นที่ผิวการกรอง (Filtration Area)
60 sq.ft (5.57 m²)
อัตราการกรองออกแบบ (Design Flow Rate)
120 GPM (27.3 m³/h / 454 L/min) / สูงสุด 150 GPM
ปริมาณผงกรองที่ต้องใช้ (D.E. Powder Required)
6.0 lbs (~2.7 kg / กระป๋องกาแฟ 1 ปอนด์ จำนวน 12 กระป๋อง)
ความสูงรวมตัวถัง (Total Height A)
47 นิ้ว (1,194 mm)
เส้นผ่านศูนย์กลางและความกว้าง (Diameter & Width)
ตัวถัง Ø 24.5" (620 mm) / ความกว้างรวมมัลติพอร์ตวาล์ว 28" (710 mm)
ระดับความสูงท่อทางน้ำเข้า-ออก (Port Heights)
ท่อน้ำเข้า (Inlet): 10½" (267 mm) / ท่อน้ำออก (Outlet): 18½" (470 mm)
ขนาดข้อต่อและวาล์ว (Multiport Valve & Unions)
มัลติพอร์ตวาล์วด้านข้างขนาด 2.0" / 2.5" ยูเนี่ยนครบชุด (ระยะห่างกึ่งกลางท่อ 8" / 203 mm)
ปริมาตรสระว่ายน้ำที่รองรับ (Turnover Capacity)
รอบ 6 ชม.: 43,200 แกลลอน (163 m³) / รอบ 8 ชม.: 57,600 แกลลอน (218 m³)
แรงดันใช้งานสูงสุด (Max. Working Pressure)
50 psi (3.45 bar / 350 kPa)

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาถังกรอง D.E. รุ่น DEV60

1 การเติมผงกรองไดอะตอมไมท์ (Adding D.E. Slurry)

ผสมผงกรองไดอะตอมไมท์ 6.0 ปอนด์ (ประมาณ 2.7 กิโลกรัม) กับน้ำในถังผสมจนเป็นสารละลายน้ำนม แล้วค่อยๆ เทลงในช่องสกิมเมอร์ในขณะที่ปั๊มทำงานในโหมดกรองปกติ เพื่อเคลือบผิวแผงกรองทั้ง 8 แผงให้ทั่วถึง

2 การล้างย้อนถังกรอง (Backwashing Procedure)

เมื่อเข็มเกจวัดแรงดันชี้ไปที่แถบสีแดง (Dirty Indicator) หรือแรงดันเพิ่มขึ้น 10-12 psi จากระดับเริ่มต้น ให้ปิดปั๊มและปรับวาล์วล้างย้อนไปที่ตำแหน่ง Backwash เปิดปั๊มเดินระบบประมาณ 3-5 นาทีจนน้ำในช่องตรวจใสสะอาด

3 การล้างทำความสะอาดประจำฤดูกาล (Annual Cleaning)

อย่างน้อยปีละ 1-2 ครั้ง ให้คลายวงแหวนล็อคถังเพื่อยกชุดแผงกรอง (Grid Assembly ความสูง 30 นิ้ว) ออกมาฉีดล้างคราบตะกรันและคราบไขมันด้วยสายยางน้ำธรรมดา และเปิดฝาเกลียวท่อระบายน้ำทิ้งขนาด 2 นิ้วที่ด้านล่างเพื่อชะล้างตะกอนก้นถัง
