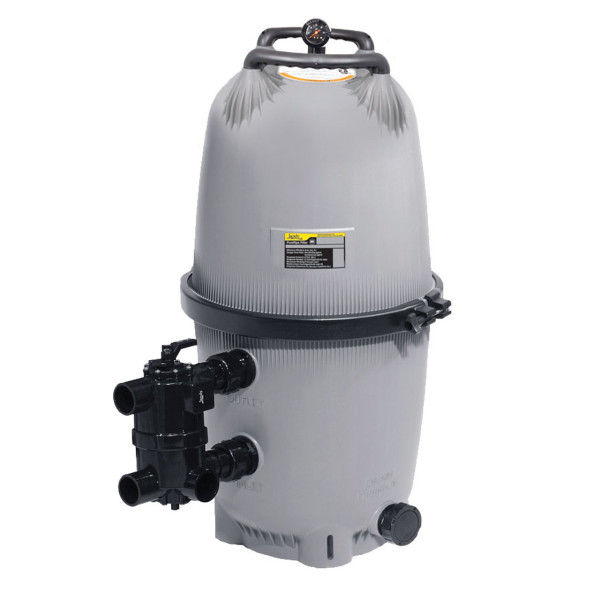

DEV48 DE Filter 48Sq.Ft.

Astralpool

DEV48

1203

New product

2026-12-31

InStock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿52,126.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

DEV48* DEV Diatomaceous Earth Filter 48 Sq. Ft

  • Flow Rate : 21.8 m3/h
  • Conncet tion : 2"
  • Clearly Superior
  • Ergonomic Easy Grip Handles
  • Pressure Gauge/Air Release Valve
  • Extra Large 2-Inch Drain
  • Optional Anchor Bracket
  • Backwash Valves
  • Durable Performance

Jandy Swimming Pool Background
Brand: JANDY (Fluidra) | SKU: DEV48-TH

JANDY DEV48 D.E. FILTER

48 sq.ft Diatomaceous Earth Filter with Multiport Valve

ถังกรองผงกรองไดอะตอมไมท์ (D.E.) พร้อมมัลติพอร์ตวาล์ว กรองละเอียดดุจคริสตัล 1-3 ไมครอน นวัตกรรมพรีเมียมจากสหรัฐอเมริกา

Flow Rate

96 GPM (21.8 m³/h)

Filtration Fineness

1 - 3 ไมครอน (D.E. Powder)

Filter Area

48 sq.ft (4.46 m²)

Pool Volume (8h)

46,080 Gal (174 m³)

ประสิทธิภาพการกรองระดับพรีเมียม กรองละเอียดดุจคริสตัล 1-3 ไมครอน

Jandy DEV48 Diatomaceous Earth Filter (รหัสสินค้า DEV48-TH) ผลิตจากวัสดุเทอร์โมพลาสติกคอมโพสิตคุณภาพสูง ทนทานต่อการกัดกร่อนจากสารเคมีสระว่ายน้ำและรังสี UV แข็งแกร่งเป็นพิเศษ ให้ความใสบริสุทธิ์ของน้ำสูงสุดด้วยพลังการกรองจากผงไดอะตอมไมท์ (D.E.) ดักจับสิ่งสกปรกขนาดเล็กได้ถึง 1-3 ไมครอน มาพร้อมมัลติพอร์ตวาล์วด้านข้าง ชุดแผงกรองทรงโค้ง (Curved Grid Design) ที่กระจายแรงดันน้ำได้อย่างสมดุล วงแหวนรัดถังนิรภัยขนาดใหญ่ และเกจวัดแรงดันพร้อมระบบ Clean/Dirty Indicator ในตัว

  • ความละเอียดการกรองสูงสุด 1 - 3 ไมครอน (µm) กรองน้ำได้ใสเป็นประกายคริสตัล สะอาดหมดจดยิ่งกว่าระบบทราย
  • รองรับอัตราการไหลออกแบบ 96 GPM (21.8 m³/h) และสูงสุด 120 GPM เหมาะสำหรับสระขนาดสูงสุด 174 m³
  • เกจวัดแรงดันพร้อมระบบแจ้งเตือน Clean/Dirty Indicator และวาล์วไล่อากาศแบบแมนนวลในตัว
  • หูจับยกคู่บนฝาถังช่วยผ่อนแรง พร้อมฝาท่อระบายน้ำทิ้งขนาด 2 นิ้วที่ด้านล่างสำหรับการล้างทำความสะอาดอย่างทั่วถึง
Jandy DEV48 Diatomaceous Earth Filter with Multiport Valve

Technical Blueprint & Performance Sheet (Factory Vertical Layout)

แบบแสดงข้อมูลวิศวกรรมมาตรฐานโรงงาน Jandy เรียงตามแนวดิ่ง 3 ส่วน: 1. แบบสัดส่วนมิติ (Dimensions) • 2. กราฟสมรรถนะการสูญเสียแรงดัน (Head Loss Curve) • 3. สรุปคุณลักษณะจำเพาะ (Specifications) (คลิกที่รูปภาพเพื่อเปิดหน้าต่างขยายใหญ่ความละเอียดสูง 1400 x 2000 พิกเซล เลื่อนดูได้เต็มจอ)

JANDY® DEV48 D.E. POOL FILTER SKU: DEV48-TH | 1. DIMENSIONS • 2. PERFORMANCE GRAPH • 3. SPECIFICATIONS 1. FACTORY BLUEPRINT & PIPING ELEVATION (DIMENSIONS) 2" DRAIN Jandy Pro DEV48 D.E. FILTER 48 SQ. FT. / 96 GPM DEV48 Model (48 sq.ft) 28" "A" = 41" (1040mm) 18½" 10½" Port Spacing: 8" (203 mm) 2. HEAD LOSS & PRESSURE DROP vs. FLOW RATE GRAPH DEV48 DEV60 Flow Rate (gpm) Design Head Loss (ft head) Design Pressure Drop (psi) 0 2 4 6 8 10 12 14 16 18 20 22 0 1 2 3 4 5 6 7 8 9 0 30 60 90 120 150 DEV48 DESIGN OPERATING POINT 96 GPM @ 2.6 PSI DROP 3. FACTORY TECHNICAL SPECIFICATIONS & ENGINEERING DATA JANDY PRO SERIES DEV48 TECHNICAL DATASHEET Filter Model / SKU: DEV48-TH (Catalog: DEV48) Filtration Area (พื้นที่ผิวกรอง): 48 sq.ft (4.46 m²) Design Flow Rate (อัตราการกรอง): 96 GPM (21.8 m³/h / 363 L/min) Filtration Precision (ความละเอียด): 1 - 3 Microns (D.E. Powder) D.E. Powder Required (ปริมาณผงกรอง): 4.8 - 5.0 lbs (~2.2 - 2.3 kg) Max Working Pressure (แรงดันสูงสุด): 50 psi (3.45 bar / 350 kPa) Turnover Capacity (รอบ 6 ชม.): 34,560 Gal (131 m³) Turnover Capacity (รอบ 8 ชม.): 46,080 Gal (174 m³) Total Dimensions (H x W): 41" (1040 mm) x 28" (710 mm) Port Heights from Floor (Inlet / Outlet): Inlet: 10½" (267mm) / Outlet: 18½" (470mm) Valve Type & Connections: 2" / 2½" Side-Mount Multiport Valve Internal Element (แผงกรอง): 8 Curved Grids (R0442700) คลิกขยายรูปวาดแนวดิ่ง 1400x2000px

Specifications / ข้อมูลทางเทคนิค Jandy DEV48 D.E. Filter with Multiport Valve

Model: DEV48-TH
ยี่ห้อ / ผู้ผลิต (Brand)
Jandy Pro Series (Fluidra Group, USA)
ซีรีส์และรุ่น (Model Series)
DEV Series Diatomaceous Earth Filter (Model: DEV48)
รหัสสินค้า (Model No. / SKU)
DEV48-TH (Catalog Code: DEV48)
ชนิดสารกรองและระบบ (Filter Type)
ถังกรองผงกรองไดอะตอมไมท์ (Diatomaceous Earth - D.E. Filter)
ความละเอียดในการกรอง (Filtration Precision)
1 - 3 ไมครอน (µm) ดักจับสิ่งสกปรกและสปอร์ละเอียดที่สุด
พื้นที่ผิวการกรอง (Filtration Area)
48 sq.ft (4.46 m²)
อัตราการกรองออกแบบ (Design Flow Rate)
96 GPM (21.8 m³/h / 363 L/min) / สูงสุด 120 GPM
ปริมาณผงกรองที่ต้องใช้ (D.E. Powder Required)
4.8 - 5.0 lbs (~2.2 - 2.3 kg / กระป๋องกาแฟ 1 ปอนด์ จำนวน 10 กระป๋อง)
ความสูงรวมตัวถัง (Total Height A)
41 นิ้ว (1,040 mm)
เส้นผ่านศูนย์กลางและความกว้าง (Diameter & Width)
ตัวถัง Ø 24.5" (620 mm) / ความกว้างรวมมัลติพอร์ตวาล์ว 28" (710 mm)
ระดับความสูงท่อทางน้ำเข้า-ออก (Port Heights)
ท่อน้ำเข้า (Inlet): 10½" (267 mm) / ท่อน้ำออก (Outlet): 18½" (470 mm)
ขนาดข้อต่อและวาล์ว (Multiport Valve & Unions)
มัลติพอร์ตวาล์วด้านข้างขนาด 2.0" / 2.5" ยูเนี่ยนครบชุด (ระยะห่างกึ่งกลางท่อ 8" / 203 mm)
ปริมาตรสระว่ายน้ำที่รองรับ (Turnover Capacity)
รอบ 6 ชม.: 34,560 แกลลอน (131 m³) / รอบ 8 ชม.: 46,080 แกลลอน (174 m³)
แรงดันใช้งานสูงสุด (Max. Working Pressure)
50 psi (3.45 bar / 350 kPa)

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาถังกรอง D.E. รุ่น DEV48

1 การเติมผงกรองไดอะตอมไมท์ (Adding D.E. Slurry)

ผสมผงกรองไดอะตอมไมท์ 4.8 - 5.0 ปอนด์ (ประมาณ 2.2 - 2.3 กิโลกรัม) กับน้ำในถังผสมจนเป็นสารละลายน้ำนม แล้วค่อยๆ เทลงในช่องสกิมเมอร์ในขณะที่ปั๊มทำงานในโหมดกรองปกติ เพื่อเคลือบผิวแผงกรองให้ทั่วถึง

2 การล้างย้อนถังกรอง (Backwashing Procedure)

เมื่อเข็มเกจวัดแรงดันชี้ไปที่แถบสีแดง (Dirty Indicator) หรือแรงดันเพิ่มขึ้น 10-12 psi จากระดับเริ่มต้น ให้ปิดปั๊มและปรับวาล์วล้างย้อนไปที่ตำแหน่ง Backwash เปิดปั๊มเดินระบบประมาณ 3-5 นาทีจนน้ำในช่องตรวจใสสะอาด

3 การล้างทำความสะอาดประจำฤดูกาล (Annual Cleaning)

อย่างน้อยปีละ 1-2 ครั้ง ให้คลายวงแหวนล็อคถังเพื่อยกชุดแผงกรอง (Grid Assembly) ออกมาฉีดล้างคราบตะกรันและคราบไขมันด้วยสายยางน้ำธรรมดา และเปิดฝาเกลียวท่อระบายน้ำทิ้งขนาด 2 นิ้วที่ด้านล่างเพื่อชะล้างตะกอนก้นถัง
