พื้นที่การกรอง (Area)
72 ft² (6.7 m²)
อัตราการไหล (Flowrate)
32 QPH (144 GPM / 545 LPM)
รองรับสระว่ายน้ำ (Pools)
สูงสุด 327 m³ (Turnover 10 ชม.)
วาล์วมัลติพอร์ต (Valve)
SP0715XR50 (ท่อ 2.0")
ความละเอียดการกรอง
2 - 5 ไมครอน (Crystal Clear)
จุดเด่นและคุณสมบัติเด่น (Product Features)
เกจวัดแรงดันและแจ้งรอบทำความสะอาด
ให้ข้อมูลด้วยภาพที่ชัดเจนเมื่อแผ่นกรองจำเป็นต้องทำความสะอาด
วาล์วไล่อากาศแบบแมนนวล
ช่วยให้คุณไล่อากาศที่ไม่ต้องการออกจากระบบได้อย่างสะดวกรวดเร็ว
ท่อดักอากาศภายในแบบไม่ใช้ตะแกรง
ระบายอากาศส่วนเกินออกอย่างต่อเนื่องและมีประสิทธิภาพสูงสุด
ถังกรองความแข็งแรงสูง
ผลิตจากโคพอลิเมอร์เสริมใยแก้ว แข็งแกร่ง ทนทานต่อแรงดันและการกัดกร่อน
แผ่นกรอง (Grid) ทนแรงกระแทกสูง
ออกแบบสำหรับการกรองแบบ Up-flow และล้างทำความสะอาดแบบ Top-down
ฝาถังและตัวถังประกบสมบูรณ์
เข้าล็อกพอดี ช่วยให้เปิดเข้าบำรุงรักษาชุดแผ่นกรองได้สะดวกรวดเร็ว
แคลมป์รัดชิ้นเดียวสำหรับงานหนัก (Heavy-Duty Clamp) ป้องกันการแกะ
ยึดฝาถังและตัวถังเข้าด้วยกันอย่างมั่นคง ปลอดภัย และช่วยให้เข้าถึงอุปกรณ์ภายในได้ทันทีโดยไม่ต้องรื้อถอนระบบท่อ
มาร์คตำแหน่งบนแผ่นกรองและท่อร่วม
มีสัญลักษณ์นำทางชัดเจน ช่วยให้การประกอบแผ่นกรองถูกต้องและแม่นยำ
ข้องอกระจายน้ำเข้า
ช่วยกระจายการไหลเวียนของน้ำเข้าได้ทั่วถึงและสม่ำเสมอทุกแผ่นกรอง
ข้อต่อผนัง (Bulkhead)
วัสดุแข็งแรงพิเศษ ทนทานต่อแรงดันและความร้อนสูงได้ดีเยี่ยม
ท่อเดรนน้ำในตัวขนาดใหญ่ 1½ นิ้ว
ระบายน้ำทิ้งและชะล้างสิ่งสกปรกออกจากถังกรองได้อย่างรวดเร็ว 100%
น็อตยูเนี่ยน (Union Locknuts)
ปลดล็อกและขันยึดง่าย รวดเร็ว ประหยัดเวลาในการติดตั้งและซ่อมบำรุง
ความยืดหยุ่นในการต่อท่อและการควบคุม
รองรับการเชื่อมต่อท่อที่หลากหลาย รวมถึงการใช้งานร่วมกับวาล์วสไลด์และมัลติพอร์ตวาล์ว Hayward รุ่น SP0715XR50 ขนาดท่อ 2.0 นิ้ว

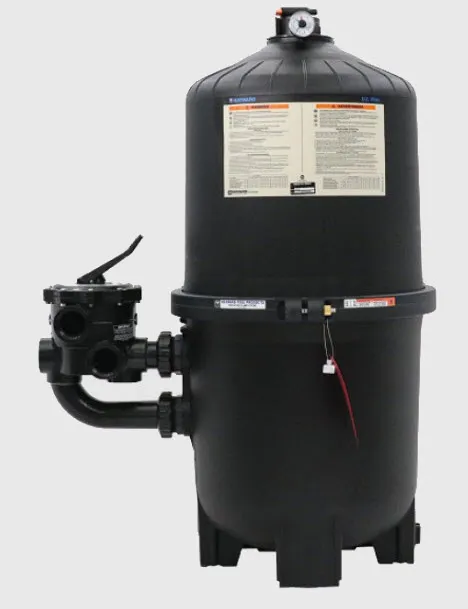

Hayward Pro-Grid™ DE7220
พื้นที่กรอง 72 ft² (6.7 m²) | รองรับสระ 327 คิว (Turnover 10 ชม.)
ตัวเลือกวาล์วควบคุม

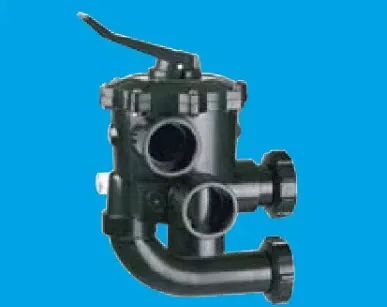

วาล์วมัลติพอร์ต 2" (SP0715XR50)
Vari-Flo™ 6 ตำแหน่ง รองรับ Flowrate 32 QPH เต็มกำลัง

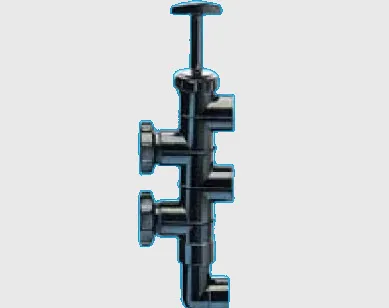

วาล์วสไลด์ 2 ตำแหน่ง
(Slide Valve อุปกรณ์เสริมทางเลือก)
ตารางข้อมูลจำเพาะ — เครื่องกรอง PRO-GRID VERTICAL GRID D.E.
| ข้อมูลจำเพาะ | รายละเอียด |
|---|---|
| ประเภทฟิลเตอร์ | Vertical Grid Diatomite: 24, 36, 48, 60, 72 ft² (2.2, 3.3, 4.4, 5.5, 6.6 m²) |
| ชนิดไส้กรอง | การฉีดขึ้นรูป (Injection Molded) |
| วัสดุแผ่นกรอง | ผ้าโพลีโพรพีลีนไม่ทอหุ้มบนแผ่นกรองโค้ง 8 แผ่น ทนแรงกระแทกสูง |
| วาล์วควบคุม | วาล์วมัลติพอร์ต 2" Vari-Flo™ รุ่น SP0715XR50 แบบ 6 ตำแหน่ง, วาล์ว Vari-Flo™ ขนาด 1½", วาล์ว Selecta-Flo 2", วาล์วสไลด์ 2 ตำแหน่ง (อาจติดตั้งเดี่ยวหรือต่ออนุกรมกับข้อต่อยูเนี่ยนแบบปลดเร็ว) |
| ช่วงประสิทธิภาพ | 1/2 ถึง 3 HP (30 ถึง 150 GPM) |
| ขนาดตัวเครื่อง | DE2420 – 24" W x 32½" H (61 ซม. x 83 ซม.) DE3620 – 24" W x 34½" H (61 ซม. x 88 ซม.) DE4820 – 24" W x 40½" H (61 ซม. x 103 ซม.) DE6020 – 24" W x 46½" H (61 ซม. x 118 ซม.) DE7220 (รุ่นสินค้าชุดนี้) – 24" W x 52½" H (61 ซม. x 133 ซม.) |
ตารางประสิทธิภาพ (Performance Data)
| รุ่น (Model) | พื้นที่การกรอง | อัตราการไหลออกแบบ* | TURNOVER (รอบการกรองสระ) | ||||
|---|---|---|---|---|---|---|---|
| ft² | m² | GPM | LPM | 8 ชม. (แกลลอน) | 10 ชม. (แกลลอน) | 10 ชม. (คิว / m³) | |
| DE2420 | 24 | 2.2 | 48 | 182 | 23,040 | 28,800 | 109 |
| DE3620 | 36 | 3.3 | 72 | 272 | 34,560 | 43,200 | 164 |
| DE4820 | 48 | 4.4 | 96 | 363 | 46,080 | 57,600 | 218 |
| DE6020 | 60 | 5.5 | 120 | 454 | 57,600 | 72,000 | 273 |
| ★ DE7220 (รุ่นสินค้าชุดนี้) | 72 | 6.7 | 144 | 545 (32 QPH) | 69,120 | 86,400 | 327 |
คำแนะนำเชิงวิศวกรรมสำหรับการเติมผงกรองไดอะตอมไมต์และดูแลรักษา Hayward DE7220
1 การเติมผงกรอง D.E. ครั้งแรก (9.0 ปอนด์ / 4.08 กก.)
ผสมผงไดอะตอมไมต์ (D.E. Powder) ปริมาณ 9.0 ปอนด์ ในถังน้ำสะอาดให้กลายเป็นสารละลายน้ำนม จากนั้นเทผ่านช่องสกิมเมอร์ช้าๆ ขณะปั๊มกรองกำลังทำงาน เพื่อให้ผงกรองเคลือบผิวแผ่นกรองทั้ง 8 แผ่นอย่างสม่ำเสมอเต็มประสิทธิภาพ
2 การสังเกตแรงดันเพื่อล้างย้อน (Backwash Cycle)
บันทึกค่าแรงดันเริ่มต้นขณะผ้ากรองสะอาด (Clean Pressure) เมื่อเกจวัดแรงดันสูงขึ้นกว่าปกติ 8 - 10 psi ให้ทำการ Backwash ผ่านมัลติพอร์ตวาล์ว SP0715XR50 เพื่อขับสิ่งสกปรกและผงกรองเก่าทิ้ง แล้วเติมผงกรองใหม่ตามรอบ
3 การใช้งานวาล์วมัลติพอร์ต 2.0" SP0715XR50 แท้
รองรับฟังก์ชันการทำงานครบทั้ง 6 ตำแหน่ง (Filter, Backwash, Rinse, Waste, Recirculate, Closed) ขนาดข้อต่อท่อ 2.0 นิ้วเต็มหน้าตัด ลดแรงเสียดทานไฮดรอลิก ส่งมอบ Flowrate 32 QPH ช่วยประหยัดพลังงานปั๊มหมุนเวียนน้ำ
