Home > ถังกรองสระว่ายน้ำ > ถังกรองกระดาษสระว่ายน้ำ Emaux > ICF100 Galaxy Single-Element Cartridge Filter 100 Sq.Ft., In & Outlet 2", Filter Area 9.29 m 2 , Flowrate 22.7 m 3 /h Emaux

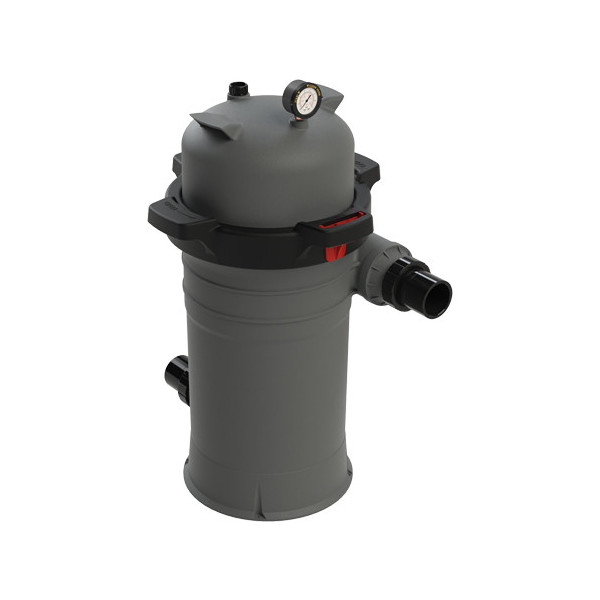

ICF100 Galaxy Single-Element Cartridge Filter 100 Sq.Ft., In & Outlet 2", Filter Area 9.29 m 2 , Flowrate 22.7 m 3 /h Emaux - View larger

ICF100 Galaxy Single-Element Cartridge Filter 100 Sq.Ft., In & Outlet 2", Filter Area 9.29 m 2 , Flowrate 22.7 m 3 /h Emaux

Emaux

ICF100

1133

New product

2026-12-31

In stock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿12,051.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Description

เครื่องกรองกระดาษ“EMAUX”

Galaxy Single-Element Cartridge Filter 100 Sq.Ft.,

In & Outlet 2",

Filter Area 9.29 m 2 ,

Flowrate 22.7 m 3 /h

Emaux Cartridge Filter Background
Emaux ICF100 Galaxy Single-Element Cartridge Filter EMAUX GENUINE
EMAUX WATER TECHNOLOGY GALAXY SERIES • 100 SQ.FT. (9.29 M²) • FLOW 22.7 M³/H • 50 PSI (3.4 BAR) BRAND: EMAUX | SKU: ICF100 | CODE: 9140401

ICF100 Galaxy Single-Element Cartridge Filter 100 Sq.Ft., In & Outlet 2", Filter Area 9.29 m², Flowrate 22.7 m³/h Emaux (Sku: ICF100)

ถังกรองผ้ากระดาษพับเดี่ยวขนาดใหญ่ประสิทธิภาพสูง Emaux ซีรีส์ Galaxy รุ่น ICF100 (รหัสสินค้าโรงงาน: 9140401) ออกแบบสำหรับสระว่ายน้ำบ้านพักอาศัยและสระว่ายน้ำเชิงพาณิชย์ขนาดกลางถึงขนาดใหญ่ (รองรับสระน้ำขนาดสูงสุด 136 ลบ.ม.) ผลิตขึ้นรูปด้วยเทอร์โมพลาสติกเกรดวิศวกรรมความหนาแน่นสูง Heavy-Duty UV-Resistant Plastic Tank แข็งแกร่ง ทนทานต่อแรงดันน้ำและแสงแดดกลางแจ้ง 100% ตัวถังออกแบบทรงเตี้ยระดับเข่า (Knee-Height Base Design) ช่วยประหยัดพื้นที่ติดตั้งในห้องเครื่อง สะดวกต่อการยกเปลี่ยนไส้กรอง ฝาถังด้านบนยึดล็อกด้วย แคลมป์วงแหวนพร้อมสลักปลดเร็ว (Quick-Release Lock Ring with Safety Latch) ปลดล็อกและติดตั้งได้ง่ายโดยไม่ต้องใช้เครื่องมือ ภายในบรรจุไส้กรองผ้ากระดาษพับเดี่ยวขนาดใหญ่ ICF100-CE (ความสูง G = 497 มม. x เส้นผ่านศูนย์กลาง H = 267 มม.) พื้นที่ผิวการกรองกว้างถึง 100 ตารางฟุต (9.29 ตารางเมตร) ให้ความละเอียดในการดักจับตะกอน 15 ไมครอน (15 μm) ขนาดท่อทางน้ำเข้า-ออก 2.0 นิ้ว (สวมท่อ PVC Ø 63 มม. พร้อมข้อต่อยูเนี่ยน 1.5"/2" หรือ 2"/2.5") มิติตัวถังตรงตามแบบโรงงาน: ความสูงรวม A = 825 มม., ระดับท่อน้ำบน B = 444.5 มม., ความกว้างรวมท่อ C = 588 มม., เส้นผ่านศูนย์กลางตัวถัง D = 304 มม., เส้นผ่านศูนย์กลางฐาน E = 335 มม. และระดับท่อน้ำล่าง F = 91 มม. รองรับอัตราการไหลเวียนน้ำสูงสุด 22.7 m³/h (379 ลิตร/นาที / 100 GPM) ทนแรงดันใช้งานปกติ 50 psi (3.4 bar) อุณหภูมิน้ำสูงสุด 40°C (104°F) พร้อมเกจวัดแรงดันน้ำอัจฉริยะ, วาล์วไล่ลมแมนนวลบนยอดถัง และช่องถ่ายน้ำทิ้งขนาดใหญ่ 1.5 นิ้ว กรองน้ำได้สะอาดใสบริสุทธิ์ ประหยัดน้ำโดยไม่ต้องทำการล้างย้อน

แบบแปลนจำลองมิติวิศวกรรมโรงงาน Emaux ICF100 (A-F & G-H Factory CAD Blueprint)

A=825 | B=444.5 | C=588 | D=304 | E=335 | F=91 mm • ไส้กรอง G=497, H=267 mm
VIEW 1: TANK ELEVATION (A=825 mm • B=444.5 mm • C=588 mm • D=304 mm • E=335 mm • F=91 mm) DRAIN A = 825 mm B = 444.5 mm C = 588 mm D = Ø 304 mm E = Ø 335 mm F = 91 mm VIEW 2: CARTRIDGE ELEMENT (G=497 mm • H=Ø267 mm) PLEAT SUPPORT BAND G = 497 mm H = Ø 267 mm ELEMENT CODE: ICF100-CE 100 SQ.FT. • 15 MICRON SPUNBOND EMAUX ICF100 GALAXY • A=825 mm • B=444.5 mm • C=588 mm • D=Ø304 mm • E=Ø335 mm • F=91 mm • G=497 mm • H=Ø267 mm

จุดเด่นและประสิทธิภาพของถังกรอง Emaux ICF100 Galaxy Series (100 ตารางฟุต)

โครงสร้างพลาสติกทน UV แรงดันสูง 50 PSI

ตัวถังผลิตจากพลาสติกพอลิเมอร์ความหนาแน่นสูงทนต่อรังสี UV แดดจัด และการกัดกร่อนจากสารเคมีสระว่ายน้ำ ทนแรงดันใช้งานปกติได้สูงถึง 50 PSI (3.4 bar) ปลอดสนิม 100%

วงแหวนล็อกปลดเร็ว Quick-Release Ring

กลไกการล็อกฝาถังด้วยวงแหวนพร้อมสลักปลดเร็วนิรภัย (Safety Latch) สามารถเปิด-ปิดฝาถังเพื่อถอดไส้กรองออกมาล้างได้อย่างง่ายดายและรวดเร็วโดยไม่ต้องใช้เครื่องมือช่าง

กรองละเอียด 15 ไมครอน ประหยัดน้ำสระ

ไส้กรองผ้ากระดาษพับเดี่ยว 100 ตารางฟุต ดักจับฝุ่นละอองละเอียด 15 ไมครอน น้ำใสประกายระยิบระยับ ประหยัดน้ำและสารเคมีโดยไม่ต้องล้างย้อนน้ำทิ้งเหมือนถังกรองทราย

ดีไซน์ระดับเข่า พร้อมเกจวัดอัจฉริยะ

ความสูงระดับเข่า (825 มม.) ประหยัดพื้นที่ห้องเครื่อง พร้อมเกจวัดแรงดันน้ำอัจฉริยะที่แสดงแถบเตือนเมื่อถึงเวลาล้างทำความสะอาด และช่องเดรนน้ำขนาดใหญ่ 1.5 นิ้ว

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Emaux Galaxy Series
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
EMAUX (Emaux Water Technology)
รหัสสินค้า / รุ่น (Model / SKU)
ICF100 (รหัสโรงงาน: 9140401 / Galaxy Single-Element)
พื้นที่ผิวการกรอง (Filter Area)
100 ตารางฟุต (9.29 m² / 100 sq.ft.)
อัตราการไหลเวียนน้ำสูงสุด (Max Flow Rate)
22.7 m³/h (379 ลิตร/นาที / 100 GPM) [Residential] • 8.6 m³/h [Public]
ขนาดข้อต่อท่อน้ำเข้า-ออก (Connections)
2.0 นิ้ว (สวมท่อ PVC Ø 63 มม. พร้อมยูเนี่ยนเกลียว 1.5"/2" หรือ 2"/2.5")
แรงดันใช้งานสูงสุด (Max Operating Pressure)
50 psi (3.4 bar / 350 kPa)
มิติขนาดตัวถัง (Tank Dimensions A - F)
A=825 mm • B=444.5 mm • C=588 mm • D=304 mm • E=335 mm • F=91 mm
มิติขนาดไส้กรอง (Element Dimensions G - H)
ความสูง G = 497 mm • เส้นผ่านศูนย์กลาง H = Ø 267 mm (ICF100-CE)
วัสดุโครงสร้างตัวถัง (Tank Material)
พอลิเมอร์วิศวกรรมทนรังสียูวีพิเศษ (High-Strength UV-Resistant Plastic)
รองรับสระว่ายน้ำขนาด (Pool Water Capacity)
สระว่ายน้ำขนาดสูงสุดประมาณ 90 - 136 ลบ.ม. (Turnover 4 - 6 ชั่วโมง)

ตารางข้อมูลมิติและสมรรถนะในตระกูล Emaux Galaxy Single-Element Series (A - F mm)

Codeรุ่นถังกรองพื้นที่กรอง (ft²/m²)โฟลว์เรตสูงสุดA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)
9140401 ★ICF100 ★100 ft² (9.29 m²)22.7 m³/h (379 LPM)825444.558830433591
9140402ICF150150 ft² (13.94 m²)27.2 m³/h (454 LPM)910444.558830433591
9140403ICF200200 ft² (18.58 m²)27.2 m³/h (454 LPM)1033444.558830433591

ขั้นตอนการถอดล้างไส้กรองและบำรุงรักษาถังกรอง ICF100

  • ระบายแรงดันภายในถังก่อนเสมอ: ปิดสวิตช์ปั๊มกรองน้ำ และหมุนคลายวาล์วไล่ลม (Air Relief Valve) บนยอดถังจนกระทั่งแรงดันบนเกจวัดตกลงมาที่ 0 PSI เพื่อความปลอดภัยสูงสุดก่อนเริ่มปลดล็อก
  • การปลดล็อกวงแหวนฝาถัง: กดสลักนิรภัย (Safety Latch) แล้วหมุนวงแหวนล็อกทวนเข็มนาฬิกา จากนั้นยกฝาถังบนออกเพื่อนำไส้กรอง ICF100-CE ออกมาฉีดล้างด้วยสายยางน้ำปรับมุมเฉียง 45°
  • การประกอบกลับเข้าที่: ทาจาระบีซิลิโคนชนิดสระว่ายน้ำบางๆ รอบโอริงซีลฝาถัง สวมฝาครอบบนลงรอยต่อ และหมุนวงแหวนล็อกตามเข็มนาฬิกาจนกระทั่งสลักนิรภัยดีดลงล็อกแน่นสนิท (Click Lock)

ข้อควรระวังและการดูแลรักษาเพื่อความปลอดภัยสูงสุด

  • ห้ามปลดล็อกวงแหวนขณะระบบกำลังทำงานเด็ดขาด: การปลดล็อกขณะที่ยังมีแรงดันน้ำภายในถัง อาจทำให้ฝาถังกระเด็นและก่อให้เกิดอันตรายต่อชีวิตและทรัพย์สินได้
  • สังเกตเข็มเกจวัดแรงดันน้ำอัจฉริยะ: หากเข็มชี้เข้าสู่แถบสีแดงหรือมีแรงดันสูงกว่าปกติ 50 - 70 kPa (7 - 10 PSI) แสดงว่าไส้กรองเริ่มอุดตัน ต้องรีบถอดออกมาฉีดล้างทันที
  • การถ่ายน้ำเมื่อหยุดใช้งาน (Winterizing): หากจำเป็นต้องหยุดใช้งานระบบเป็นเวลานาน ให้คลายจุกเดรนน้ำขนาดใหญ่ 1.5 นิ้ว ด้านล่างเพื่อระบายน้ำออกจากถังกรองให้หมด ป้องกันการสะสมของเชื้อโรคและตะกรัน
