Home > ถังกรองสระว่ายน้ำ > ถังกรองสระว่ายน้ำ Zodiac > TITAN 21" THERMO T-MOUNT FLOWRATE 10.50 m3/h - Zodiac

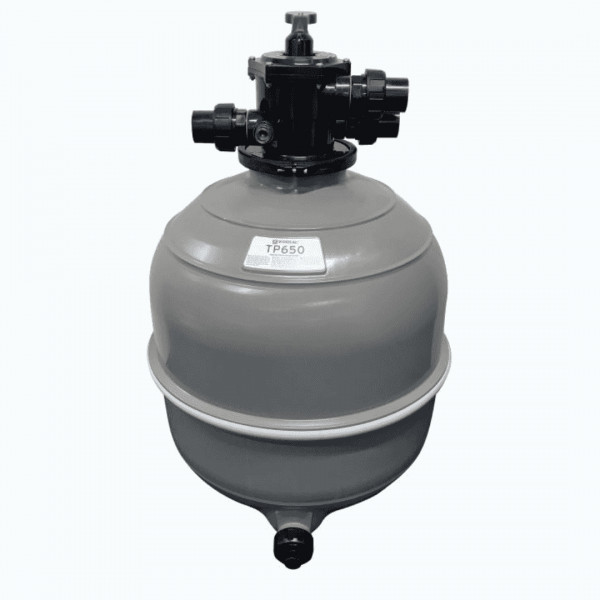

TITAN 21" THERMO T-MOUNT FLOWRATE 10.50 m3/h - Zodiac - 1 View larger

TITAN 21" THERMO T-MOUNT FLOWRATE 10.50 m3/h - Zodiac

Zodiac

WF000099

10011524

New product

2026-12-25

In stock

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿14,300.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ

Data sheet

Specifications
Brand
 Zodiac
Series
 TITAN
Ref
 WF000099
Type
 Top Mount
Flow rate (m³/Hr)
 10.50
Connection(in/out)
 1.5"
Sand(Kg)
 80
Width-inch
 21
Made In
 Australia

Description

TITAN 21" THERMO T-MOUNT SFILTER, ZTP550

ถังกรองทรายรุ่น TITAN ขนาด 21" ข้อต่อ 1-1/2"

อัตราการไหล 10.50 ลูกบาศ์กเมตร /ชัวโมง บรรจทราย  80 ก.ก.

Zodiac Swimming Pool Background
TITAN Thermoplastic Series Brand: ZODIAC | Model: ZP500 (21")

TITAN 21" THERMO T-MOUNT FLOWRATE 10.50 m3/h - Zodiac

FLOWRATE 10.50 - 10.80 M³/H (180 LPM / 47.6 GPM) • 1.5" (40 MM) TOP MOUNT VALVE

ถังกรองทรายสระว่ายน้ำเทอร์โมพลาสติกเกรดพรีเมียม (Food-Grade Polyethylene) ขึ้นรูปชิ้นเดียวไร้รอยต่อ ทนทานต่อการกัดกร่อน รังสี UV และสารเคมีบำบัดน้ำ 100% ขนาด 21 นิ้ว (Ø 527 มม.) ติดตั้งมัลติพอร์ตวาล์วด้านบน (Top Mount) ขนาด 1.5 นิ้ว (40 มม.) พร้อมแคลมป์ล็อคหมุนปรับทิศทางได้ 360 องศา รองรับอัตราการไหลสูงสุด 10.80 ลบ.ม./ชม. (180 LPM) เหมาะสำหรับสระว่ายน้ำบ้านพัก พูลวิลล่า และสปา

Maximum Flowrate

10.80 m³/h (180 LPM)

Tank Diameter (A)

21" (Ø 527 mm / A = 527 mm)

Media Capacity

Sand 85 kg (DB: 64 kg)

Multiport Valve

1.5" (40 mm) Top Mount 360°

ถังกรองทรายเทอร์โมพลาสติก Zodiac TITAN 21 นิ้ว วาล์วด้านบน ทนทาน กะทัดรัด มาตรฐานสากล

Zodiac TITAN 21" THERMO T-MOUNT (SKU: WF000099 / Model: ZP500) เป็นถังกรองทรายสระว่ายน้ำคุณภาพสูง ผลิตจากเทอร์โมพลาสติก Food-Grade Polyethylene ขึ้นรูปชิ้นเดียวไร้รอยต่อ มีความเหนียวแน่น ทนทานต่อแรงดันสูง ทนต่อรังสี UV และการกัดกร่อนจากสารเคมีบำบัดน้ำในสระว่ายน้ำ 100% ตัวถังมีขนาดเส้นผ่านศูนย์กลาง 21 นิ้ว (A = 527 มม.) มาพร้อมมัลติพอร์ตวาล์วด้านบน 6 ทิศทางขนาด 1.5 นิ้ว (40 มม.) ยึดด้วยแคลมป์ล็อคที่ปรับหมุนทิศทางท่อเชื่อมต่อได้อิสระ 360 องศา ให้ความสะดวกสูงสุดในการติดตั้งในห้องเครื่องทุกขนาด

  • ตัวถัง Food-Grade Polyethylene ไร้รอยต่อ: เนื้อพลาสติกหนาพิเศษ ทนแรงดัน ทนแดด ทน UV ปราศจากสนิมและการกัดกร่อน 100%
  • มัลติพอร์ตวาล์วด้านบน 1.5" (40 mm) หมุนได้ 360°: แคลมป์ล็อคแข็งแรง ปรับทิศทางท่อเข้า-ออกได้อย่างอิสระ ติดตั้งง่ายทุกพื้นที่
  • เกจวัดแรงดันและช่องมองน้ำล้างย้อน (Sight Glass): ด้ามจับแบบ Palm-Shaped นุ่มมือ ตรวจสอบความสะอาดขณะ Backwash ได้อย่างแม่นยำ
  • ฐานตั้งกว้าง B = 500 มม. พร้อม Drain Plug: โครงสร้างฐานมั่นคง ซับแรงสั่นสะเทือน พร้อมจุกระบายน้ำและทรายด้านล่างดูแลรักษาง่าย
ถังกรองทราย Zodiac Titan 21 นิ้ว Top Mount

Technical Blueprint & Specification Sheet (Vertical 2-Stage Layout)

แบบแสดงข้อมูลวิศวกรรมมาตรฐานโรงงาน Zodiac TITAN Series จัดเรียงในแนวดิ่ง 2 ส่วนสมบูรณ์ (1400 x 2200 พิกเซล): 1. แบบสัดส่วนมิติภาพตัดขวาง Schematic (A = 527, B = 500, C = 845, D = 670, E = 730 มม.) • 2. ตารางคุณลักษณะจำเพาะรุ่น ZP500 (21") และ ZP650 (25") คลิกที่รูปภาพเพื่อเปิดหน้าต่างขยายใหญ่ความละเอียดสูง เลื่อนดูได้อย่างคมชัดเต็มจอ

ZODIAC® TITAN THERMOPLASTIC TOP-MOUNT SAND FILTER MODEL: ZP500 (21") | SKU: WF000099 | 1. SCHEMATIC DIMENSIONS (A - E) • 2. SPECIFICATION SHEET 1. FACTORY SCHEMATIC & DIMENSIONS (แบบสัดส่วนมิติโรงงาน A - E) C: 845 mm D: 670 mm E: 730 mm B: 500 mm A: 527 mm 2. TECHNICAL SPECIFICATIONS & DIMENSIONS TABLE (ZODIAC TITAN) ZODIAC TITAN THERMOPLASTIC SERIES SPECIFICATIONS Model Number Size (Inches) A mm B mm C mm D mm E mm Valve Connections Maximium Flow rate Silica sand (kg) Diamond Brite* ZP500 21" 527 500 845 670 730 40mm (1.5") 180 LPM (10.8 m³/h) 85 kg 64 kg ZP650 25" 627 500 950 775 835 40mm (1.5") 255 LPM (15.3 m³/h) 145 kg 109 kg ✔ ข้อมูลวิศวกรรมจำเพาะรุ่น TITAN 21" THERMO T-MOUNT (SKU: WF000099 / Model: ZP500): • สัดส่วนมิติตัวถัง (Factory Dimensions): เส้นผ่านศูนย์กลางตัวถัง A = 527 มม. (21") • เส้นผ่านศูนย์กลางฐานตั้ง B = 500 มม. • ความสูงรวมทั้งหมด C = 845 มม. ระดับกึ่งกลางท่อล่างของวาล์ว D = 670 มม. • ระดับกึ่งกลางท่อบนของวาล์ว E = 730 มม. (ระยะห่างระหว่างกึ่งกลางท่อ 60 มม.)• ระบบวาล์วและสารกรอง (Valve & Media Specifications): มัลติพอร์ตวาล์วด้านบนขนาด 1.5 นิ้ว (40 มม.) พร้อมแคลมป์ล็อคหมุนได้รอบทิศทาง 360 องศา (Clamp lock design head with 360° rotation) ปริมาณทรายกรองซิลิกา (Silica Sand): 85 กิโลกรัม (ประมาณ 2 กระสอบ) • สารกรองแก้ว / Diamond Brite: 64 กิโลกรัม• คุณสมบัติความทนทานและการใช้งาน (Durability & Application): ตัวถังผลิตจาก Food-Grade Polyethylene ทนต่อแรงดัน รังสี UV และการกัดกร่อนจากคลอรีนและเกลือได้อย่างสมบูรณ์แบบ ไร้รอยต่อ อัตราการไหลออกแบบ 180 ลิตร/นาที (10.50 - 10.80 ลบ.ม./ชม.) เหมาะอย่างยิ่งสำหรับสระว่ายน้ำบ้านพักอาศัย พูลวิลล่า และสปาขนาด 20 - 55 ลบ.ม. คลิกขยายรูปวาดแนวดิ่ง 1400x2200px

Specifications / ข้อมูลทางเทคนิค Zodiac TITAN 21" Thermo Top Mount

Model: ZP500
ยี่ห้อ / ผู้ผลิต (Brand)
Zodiac (Fluidra Group / AstralPool)
ซีรีส์และรุ่น (Model Series)
TITAN Series Thermoplastic Top Mount (Model: ZP500 / TP500)
รหัสสินค้า (Order Code / SKU)
WF000099
ขนาดถังกรอง (Filter Size)
21 นิ้ว (21" / Ø 527 มม.)
อัตราการไหลออกแบบ (Design Flowrate)
180 LPM (10.50 - 10.80 m³/h / 47.6 GPM)
ขนาดมัลติพอร์ตวาล์ว (Valve Connections)
40 mm / 1.5 นิ้ว (Top Mount Clamp Lock 360° Rotation)
ปริมาณทรายกรองซิลิกา (Silica Sand)
85 kg (ประมาณ 2 กระสอบ)
ปริมาณสารกรองไดมอนด์ไบรท์ (Diamond Brite*)
64 kg
ขนาดเส้นผ่านศูนย์กลางตัวถัง (A mm)
A = 527 mm (0.527 m)
ขนาดเส้นผ่านศูนย์กลางฐานตั้ง (B mm)
B = 500 mm (0.50 m)
ความสูงรวมถึงด้ามวาล์ว (C mm)
C = 845 mm (0.845 m)
ระดับกึ่งกลางท่อล่างของวาล์ว (D mm)
D = 670 mm (0.670 m)
ระดับกึ่งกลางท่อบนของวาล์ว (E mm)
E = 730 mm (0.730 m)

คำแนะนำเชิงวิศวกรรมสำหรับการติดตั้งและการดูแลรักษาถังกรอง Zodiac TITAN 21"

1 ขั้นตอนการบรรจุทรายกรอง (Sand Loading 85 kg)

ก่อนเทสารกรอง ให้สวมฝาครอบป้องกันทรายเข้าท่อแกนกลาง (Standpipe Cap) และเติมน้ำสะอาดลงในถังประมาณ 1/3 เพื่อช่วยรองรับแรงกระแทกและป้องกันชุดก้านกรอง (Laterals) ใต้ถังแตกหัก ค่อยๆ เททรายกรองซิลิกา 85 กก. (ประมาณ 2 กระสอบ) เกลี่ยผิวทรายให้เรียบสม่ำเสมอ แล้วถอดฝาครอบออกก่อนประกอบชุดวาล์ว

2 การล้างย้อนตะกอน (Backwash Guidelines)

สังเกตเกจวัดแรงดันน้ำมันบนตัววาล์วอย่างสม่ำเสมอ เมื่อแรงดันเพิ่มขึ้นกว่าค่าปกติประมาณ 50 - 70 kPa ให้ปิดปั๊มน้ำก่อนทุกครั้ง แล้วกดด้ามจับหมุนไปที่ตำแหน่ง Backwash เปิดเดินปั๊มประมาณ 2 - 3 นาทีจนกระทั่งน้ำในช่องกระจกมองน้ำใส (Sight Glass) จากนั้นปรับไปที่ Rinse อีก 1 นาที

3 การล็อคแคลมป์ 360° และการไล่อากาศ

แคลมป์ล็อคคอวาล์วสามารถปรับหมุนทิศทางท่อเชื่อมต่อได้อิสระ 360 องศา ตรวจสอบโอริงคอถังให้สะอาดและทาสารหล่อลื่นซิลิโคนก่อนขันน็อตแคลมป์สลับซ้ายขวาให้แน่นสม่ำเสมอ และเปิดวาล์วไล่อากาศด้านบนทุกครั้งเมื่อเริ่มเดินปั๊มน้ำจนกระทั่งมีน้ำพุ่งออกมาจึงปิดวาล์ว
