Home > Spare Parts > Part Hayward Multiport pipe 2 inch > N0.6 SPX0735GA โอริงซีลโรเตอร์มัลติพอร์ต
N0.6 SPX0735GA โอริงซีลโรเตอร์มัลติพอร์ต - 1 View larger

N0.6 SPX0735GA โอริงซีลโรเตอร์มัลติพอร์ต

Hayward

SPX0735GA

10010919

New product

2026-12-25

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿518.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ
Description

N0.6 SPX0735GA โอริงซีลโรเตอร์มัลติพอร์ต

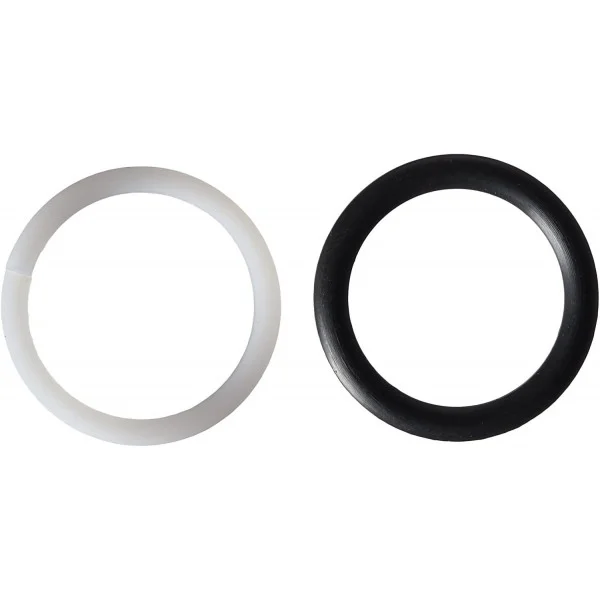

Hayward SPX0735GA Multiport Valve Shaft Seal O-Ring and Backup Ring Background
HAYWARD GENUINE REPLACEMENT PARTS (USA) DUAL-BARRIER O-RING & TEFLON BACKUP RING KIT DIAGRAM REF: NO. 6 | SKU: SPX0735GA | OEM FACTORY

Hayward No.6 SPX0735GA โอริงซีลโรเตอร์มัลติพอร์ต [Rotor Shaft O-Ring & Teflon Backup Ring Kit] ชุดโอริงแกนเพลาพร้อมแหวนเทฟลอนกันปลิ้น ขนาดเพลา 1" (ID 25.4 mm × OD 31.8 mm) ป้องกันน้ำรั่วขึ้นด้ามโยกวาล์ว 100%

อะไหล่แท้มาตรฐานศูนย์บริการ Hayward Pool Products (USA) ชุดโอริงซีลแกนเพลาโรเตอร์และแหวนเสริมแรงกันปลิ้น รหัส SPX0735GA (Multiport Valve Shaft O-Ring & Backup Ring Kit หมายเลขผังอะไหล่ No. 6 หรือรหัสเทียบเคียง O-418, O-418-KIT, 4700-08X, 27-150-2048, HAY-061-2171) ออกแบบทางวิศวกรรมชลศาสตร์เพื่อแก้ไขและป้องกันปัญหาน้ำรั่วซึมพุ่งขึ้นตามแนวแกนเพลาขึ้นสู่ด้ามโยกวาล์วด้านบน ภายในชุดประกอบด้วย 2 ชิ้นส่วนคู่สมบูรณ์แบบ: 1. โอริงยางสังเคราะห์ NBR / EPDM สีดำ (ความแข็ง 70 Shore A) ขนาดเส้นผ่านศูนย์กลางภายใน ID 1.0 นิ้ว (25.4 มม.), เส้นผ่านศูนย์กลางภายนอก OD 1.25 นิ้ว (31.8 มม.), ความหนาหน้าตัด CS 1/8 นิ้ว (3.18 มม.) ทำหน้าที่ปิดกั้นแรงดันน้ำ และ 2. แหวนแบ็กอัปเทฟลอนสีขาว (Virgin PTFE Teflon Backup Ring) ความหนา 1.3 มม. มีรอยผ่าเฉียง (Scarf/Split Cut) เพื่อการสวมเข้าแกนเพลาได้แนบสนิท ทำหน้าที่เป็นเกราะดันหลังป้องกันไม่ให้เนื้อยางโอริงถูกแรงดันน้ำอัดบี้จนปลิ้นเข้าไปติดในช่องว่างระหว่างแกนหมุนกับฝาครอบวาล์ว (Anti-Extrusion Barrier) ทนต่อคลอรีนเข้มข้น กรด-ด่าง และระบบสระเกลือ 100% สำหรับมัลติพอร์ตวาล์ว Hayward Vari-Flo™ XL 1.5" รุ่น SP0714T และวาล์ว SP0710, SP0710X, SP0711, SP0712, SP0715, SP0716, SP0740DE บนถังกรองทราย Hayward Pro-Series ทุกรุ่น

แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & 2-Piece Sealing Geometry)

มิติตามแบบจริง: รูใน ID 25.4 mm (1.0") | ขอบนอก OD 31.8 mm (1.25") | โอริงหนา CS 3.18 mm | แหวนเทฟลอนหนา 1.3 mm
2-PIECE SEAL KIT ANATOMY: ID 25.4 mm x OD 31.8 mm 1. แหวนเทฟลอน PTFE หนา 1.3 mm (มีรอยผ่าสวม) 2. โอริงยาง NBR / EPDM หนา CS = 3.18 mm (1/8") OD = 31.8 mm (1.25") ID = 25.4 mm (1") มิติตามแบบโรงงาน: เพลา 1" (25.4 mm) • วงนอก 1.25" (31.8 mm) • โอริงหนา 1/8" • เทฟลอนหนา 1.3 mm VALVE STEM GLAND SEALING SECTION เบ้าฝาวาล์ว COVER BORE แกนวาล์ว STEM (1.0" OD) 1. แหวนเทฟลอน 2. โอริงยาง NBR แรงดันน้ำดันขึ้นจากด้านล่าง ปิดกั้นน้ำ 100% ไม่ให้รั่วขึ้นด้ามโยก หลักการทำงานทางวิศวกรรม (Anti-Extrusion): • โอริงยางดำกั้นน้ำ • แหวนเทฟลอนขาวบล็อกช่องว่าง • ป้องกันยางปลิ้นและช่วยให้แกนหมุนลื่นไหลนุ่มนวล HAYWARD ROTOR SHAFT SEAL KIT (SPX0735GA) • ID 1.0" (25.4 mm) x OD 1.25" (31.8 mm) • FOR SP0714T VARI-FLO™

จุดเด่นและประสิทธิภาพของชุดซีลแกนโรเตอร์ Hayward SPX0735GA

ซีลคู่ O-Ring + แหวนเทฟลอนกันปลิ้น

แหวนเทฟลอน PTFE ทำหน้าที่เป็นเกราะดันหลังป้องกันไม่ให้โอริงยางถูกบีบอัดจนปลิ้นเข้าไปติดในช่องว่างระหว่างแกนหมุนกับฝาครอบวาล์ว (Anti-Extrusion)

ทนสารเคมี คลอรีน และสระเกลือ

เนื้อยางความแข็ง 70 Shore A ทนทานต่อการกัดกร่อนของคลอรีนเข้มข้น โอโซน และน้ำเกลือ ไม่เปื่อยยุ่ย ไม่บวมน้ำ รักษาแรงกดปิดกั้นน้ำสม่ำเสมอตลอดอายุการใช้งาน

แหวนเทฟลอนผ่าเฉียง สวมใส่ง่าย

ตัวแหวนเทฟลอนออกแบบให้มีรอยผ่าเฉียง (Scarf Cut) ตามมาตรฐานโรงงาน Hayward ช่วยให้อ้าสวมเข้าสู่ร่องแกนเพลา 1" ได้อย่างสะดวกโดยไม่แตกหัก

แก้อาการน้ำซึมขึ้นด้ามโยก 100%

หยุดปัญหาน้ำฉีดพ่นหรือหยดไหลนองรอบด้ามโยก SPX0710XF ขณะปั๊มทำงาน ช่วยปกป้องสปริงวาล์วและแหวนรองไม่ให้เกิดสนิมหรือคราบตะกรันเกาะ

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine OEM Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
Hayward Pool Products (USA Standard OEM)
รหัสสินค้า (Part Number / SKU)
SPX0735GA (รหัสเทียบเคียง: O-418, O-418-KIT, 4700-08X, 27-150-2048, 410499, HAY-061-2171)
ตำแหน่งในผังอะไหล่ (Diagram Ref)
No. 6 (โอริงซีลแกนโรเตอร์มัลติพอร์ต / Shaft O-Ring & Backup Ring Assembly)
เส้นผ่านศูนย์กลางภายใน (Inner Diameter ID)
1.00 นิ้ว (25.4 มม. ± 0.2 mm) สวมแน่นกระชับแกนเพลา 1"
เส้นผ่านศูนย์กลางภายนอก (Outer Diameter OD)
1.25 นิ้ว (31.8 มม. ± 0.2 mm)
ความหนาหน้าตัดโอริง (O-Ring Cross Section CS)
1/8 นิ้ว (0.125" / 3.18 มม.) ทรงกลมตัน
มิติและชนิดของแหวนแบ็กอัป (Backup Ring Specs)
Virgin PTFE Teflon สีขาวขุ่น ความหนา 1.3 มม. ออกแบบมีรอยผ่าเฉียง (Scarf Cut)
วาล์วและถังกรองที่รองรับ (Compatibility)
Hayward Vari-Flo™ XL 1.5" Multiport Valve (SP0714T, SP714, SP714T) และวาล์ว SP0710, SP0710X, SP0711, SP0712, SP0715, SP0716 บนถังกรองทราย Pro-Series (S166T ถึง S360T)
น้ำหนักรวมชุด (Total Weight)
ประมาณ 0.01 กิโลกรัม (10 กรัม)
สภาพสินค้าและการรับประกัน
อะไหล่แท้เบิกศูนย์ Hayward OEM Genuine 100% บรรจุซองมาตรฐานพร้อมจัดส่งด่วน

รายการอะไหล่ในผังที่ทำงานร่วมกับชุดซีลแกนโรเตอร์ (Mating Parts Cross-Reference)

ผังอะไหล่รหัสอะไหล่ (Part No.)ชื่อชิ้นส่วนอะไหล่ (Part Name)ความสัมพันธ์กับ SPX0735GA
No. 6 ★SPX0735GAชุดโอริงซีลแกนโรเตอร์พร้อมแหวนเทฟลอน (ชิ้นนี้)ซีลป้องกันน้ำรั่วซึมขึ้นด้ามโยกวาล์ว
No. 4SPX0714BAชุดฝามัลติพอร์ตวาล์วครบชุด (Key, Cover & Handle)ชุดประกอบสำเร็จที่สวมโอริง SPX0735GA ภายใน
No. 8SP0714C / Key Stemแกนวาล์วผันน้ำ (Diverter / Rotor Shaft)แกนทรงกระบอก 1" ที่โอริงและแหวนเทฟลอนสวมอยู่
No. 1SPX0710XFด้ามมัลติพอร์ตวาล์ว 1.5" (Valve Handle)คันโยกที่อยู่เหนือแนวซีลป้องกันน้ำ
No. 5SPX0714Lโอริงฝาครอบวาล์ว (Cover O-Ring ID 5.48")ซีลขอบฝาด้านนอก แนะนำเปลี่ยนพร้อมกัน

ข้อแนะนำทางวิศวกรรมในการติดตั้งชุดซีลแกนโรเตอร์ Hayward SPX0735GA

1. ลำดับการจัดวางชิ้นส่วนที่ถูกต้อง (Correct Stacking Orientation): ในร่องบ่าซีลแกนเพลา ให้ใส่ โอริงยางสีดำ (Rubber O-Ring) ลงไปก่อน (หันด้านที่สัมผัสแรงดันน้ำด้านล่าง) จากนั้นจึงใส่ แหวนแบ็กอัปเทฟลอนสีขาว (PTFE Backup Ring) วางทับด้านบน (หันเข้าหาช่องว่างด้านบนฝาวาล์ว) เพื่อทำหน้าที่เป็นเกราะบล็อกไม่ให้เนื้อยางโอริงถูกแรงดันน้ำอัดปลิ้นเข้าไปติดในร่องฝาครอบ
2. เทคนิคการสวมแหวนเทฟลอน (PTFE Split Installation): แหวนเทฟลอนสีขาวจะมีรอยผ่าเฉียง (Scarf Cut) มาจากโรงงาน ให้ค่อยๆ คลายอ้ารอยผ่าออกเล็กน้อยแล้วสวมรูดลงตามแนวแกนเพลา 1" ได้อย่างง่ายดาย ห้ามดึงถ่างจนแหวนหักหรือเสียรูป
3. การหล่อลื่นด้วยจาระบีซิลิโคน 100% (Silicone Grease Lubrication): ชโลมจาระบีซิลิโคนสังเคราะห์สำหรับสระว่ายน้ำ (เช่น Jack's Lube หรือ Magic Lube) บางๆ ให้ทั่วทั้งโอริงยางดำ ผิวแหวนเทฟลอน และผิวแกนเพลา ห้ามใช้จาระบีปิโตรเลียม วาสลีน หรือน้ำมันเครื่องเด็ดขาด เพราะจะทำให้ยางบวมเปื่อยและฉีกขาดในเวลาอันรวดเร็ว
4. ทำความสะอาดร่องแกนวาล์วให้เกลี้ยงเกลา (Thorough Gland Cleaning): ก่อนใส่ชุดซีลใหม่ ให้ใช้ผ้าสะอาดเช็ดคราบตะกรัน ตะไคร่ และเศษทรายในร่องแกนเพลาออกให้หมดจด เพื่อป้องกันไม่ให้เม็ดทรายขูดขีดเนื้อยางโอริงจนเกิดรอยรั่วซึมซ้ำ
