แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & 2" Valve O-Ring Specs)

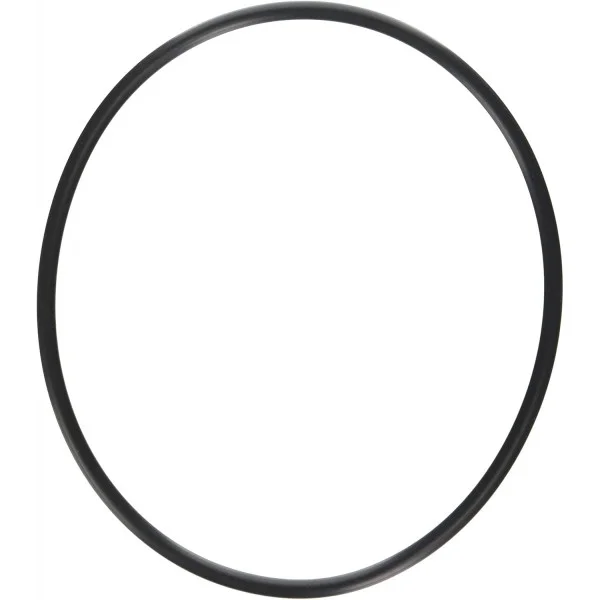

มิติตามแบบโรงงาน: รูใน ID 165.1 mm (6.50") • นอก OD 171.5 mm (6.75") • หนาหน้าตัด CS 3.53 mm (1/8")จุดเด่นและประสิทธิภาพของโอริงฝาวาล์ว 2 นิ้ว Hayward SPX0715Z1
รองรับอัตราไหลสูง 125+ GPM ซีลสนิท 100%
เนื้อยางมีความยืดหยุ่นสูง รองรับแรงดันน้ำกระชากและอัตราการไหลเวียนน้ำมหาศาลในระบบวาล์ว 2 นิ้วได้ดีเยี่ยม ไม่ปลิ้นหรือยุบตัวถาวร
ทนคลอรีน เกลือ และแดด UV
สูตรยางสังเคราะห์ทนต่อสารออกซิไดซ์ คลอรีนเข้มข้น และน้ำเกลืออิเล็กโทรไลซิส ไม่เปื่อยยุ่ย ไม่แตกลายงา ใช้งานกลางแจ้งได้อย่างยาวนาน
สัดส่วนตรงร่องบ่า 6.50" x 1/8" (AS568-260)
ขนาดหน้าตัดหนา 3.53 mm ลงล็อกกับร่องบ่าของวาล์ว 2" รุ่น SP0715X62 และ SP0715XR50 ได้แนบพอดี บีบอัดซีลได้แน่นสม่ำเสมอ 360 องศา
หมดปัญหาน้ำหยดตามแนวรอยต่อ
แก้ปัญหาน้ำฉีดพ่นหรือหยดซึมบริเวณรอยประกบระหว่างฝาครอบและตัวเรือนวาล์ว 2 นิ้ว ช่วยรักษาแรงดันส่งน้ำในถังกรองทรายขนาดใหญ่ให้เต็มพิกัด
รายการอะไหล่ในผังที่ทำงานร่วมกับโอริงฝาวาล์ว 2 นิ้ว SPX0715Z1 (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX0715Z1 |
|---|---|---|---|
| No. 3 ★ | SPX0715Z1 | โอริงฝามัลติพอร์ตวาล์ว 2 นิ้ว (ชิ้นนี้) | ซีลกั้นน้ำรั่วซึมขอบฝาครอบวาล์ว 2 นิ้ว |
| No. 4 | SPX0715BA | ชุดฝามัลติพอร์ตวาล์ว 2" ครบชุด (Cover Assembly) | ฝาครอบวาล์ว 2 นิ้วที่ประกบทับลงบนโอริง No. 3 |
| No. 9 | SPX0715D | ซีลยางสไปเดอร์ปะเก็นแฉก 2" (Spider Gasket) | ซีลกั้นห้องน้ำด้านใน แนะนำเปลี่ยนคู่กัน |
| No. 11 | SPX0710Z1A | ชุดสกรูและน็อตสแตนเลส (Cover Fasteners) | ขันบีบอัดโอริง SPX0715Z1 ให้แนบสนิทกับร่องบ่า |
| Valve Body | SP0715 / SP0716 Body | ตัวเรือนมัลติพอร์ตวาล์ว 2 นิ้ว (Valve Body) | ร่องบ่าสถิตที่โอริง SPX0715Z1 วางสวมอยู่ |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนโอริงฝาวาล์ว 2 นิ้ว Hayward SPX0715Z1
1. ความแตกต่างระหว่างโอริงวาล์ว 1.5" และ 2" (Size Distinction): โอริงรหัส SPX0715Z1 เป็นโอริงขนาด 6-1/2" ID (165.1 มม.) สำหรับวาล์ว 2 นิ้ว (SP0715 / SP0716) ห้ามสับสนกับโอริงรหัส SPX0714L ซึ่งมีขนาด 5.48" ID สำหรับวาล์ว 1.5" (SP0714T) ก่อนสั่งซื้อควรตรวจสอบขนาดท่อและรหัสโมเดลบนตัววาล์วให้ถูกต้อง
2. ทำความสะอาดร่องบ่ารับโอริงให้เกลี้ยงเกลา (Thorough Gland Cleaning): ก่อนวางโอริงเส้นใหม่ลงในร่องบ่าของตัวเรือนวาล์ว ให้ใช้ผ้าสะอาดเช็ดคราบตะกรัน ตะไคร่ และเศษทรายออกให้หมดจด ห้ามมีเศษทรายตกค้างในร่องบ่าเด็ดขาด เพราะจะทำให้โอริงถูกหนุนจนน้ำแรงดันสูงรั่วซึมออกมา
3. การหล่อลื่นด้วยจาระบีซิลิโคนสังเคราะห์ 100% (Pure Silicone Lubrication): ชโลมจาระบีซิลิโคนสำหรับอุปกรณ์สระว่ายน้ำ (เช่น Jack's Lube หรือ Magic Lube) บางๆ ให้ทั่วทั้งเส้นโอริง ห้ามใช้จาระบีปิโตรเลียม วาสลีน หรือน้ำมันเครื่องเด็ดขาด เพราะจะทำให้เนื้อยางบวม ยืด และฉีกขาดในเวลาอันรวดเร็ว
4. ขันโบลต์ประกบฝาแบบกากบาทสลับทแยงมุม (Cross-Torquing Pattern): วางฝาครอบ SPX0715BA ลงบนตัวเรือนให้ตรงแนว ขันน็อตทุกตัวด้วยมือให้พอตึง จากนั้นใช้ประแจขันกวดทีละน้อยแบบสลับทแยงมุมเป็นรูปดาว เพื่อให้แรงกดบีบอัดลงบนโอริงกระจายสม่ำเสมอ 360 องศา ป้องกันไม่ให้ฝาครอบวาล์ว 2 นิ้วโก่งตัวหรือแตกร้าว
