แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & 2" Spider Gasket Specs)

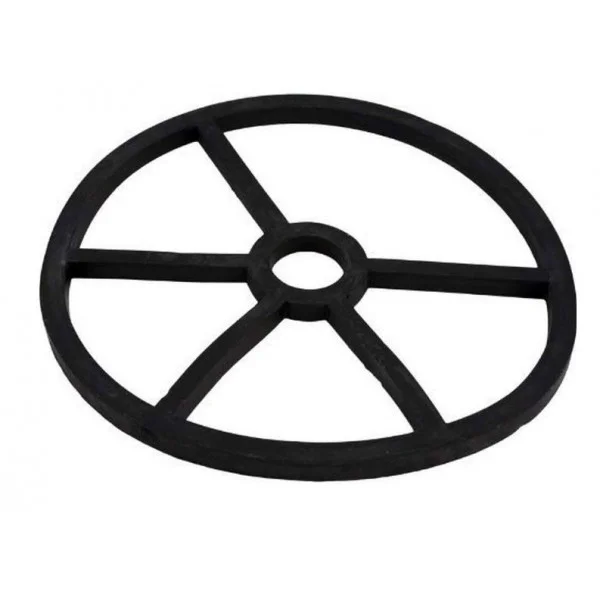

มิติตามแบบจริง: นอก OD 162 mm (6-3/8") • ซี่แฉกกว้าง 6.0 mm • หนา 6.0 mm • ดุมกลาง ID 20 mmจุดเด่นและประสิทธิภาพของซีลยางสไปเดอร์ 5 แฉก 2 นิ้ว Hayward SPX0715D
ยาง EPDM บริสุทธิ์ ทนเคมีและสระเกลือ
เนื้อยางสังเคราะห์สูตรเฉพาะของ Hayward ทนทานต่อการกัดกร่อนของคลอรีนเข้มข้น กรดปรับค่า pH และระบบสระเกลือ ไม่บวมพองหรือเปื่อยยุ่ยง่าย
หยุดน้ำรั่วท่อทิ้ง Waste 2 นิ้วเด็ดขาด
แก้ปัญหาอาการน้ำในสระลดระดับต่อเนื่องอันเกิดจากน้ำไหลรั่วซึมผ่านรอยต่อปะเก็นเดิมออกทางท่อ Waste 2" ขณะเปิดโหมดกรองปกติ (Filter) ช่วยประหยัดน้ำได้มหาศาล
สัดส่วน 2" แท้ OD 6-3/8" (162 mm)
ระยะกางของซี่แฉกทั้ง 5 ซี่และขนาดวงแหวนรอบนอก OD 162 mm ออกแบบพอดีกับร่องเขาวงกตในตัวเรือนวาล์ว Hayward ขนาด 2 นิ้ว ไม่ต้องตัดแต่งหรือดัดแปลงใดๆ
สันหนา 6.0 mm ซีลแน่นทนนาน
ความหนาหน้าตัด 6.0 มม. รองรับแรงกดทับจากสปริงวาล์ว 2 นิ้วตัวใหญ่ (SPX0715Z1) ได้อย่างสม่ำเสมอ รักษาความยืดหยุ่นและการซีลได้อย่างสมบูรณ์แบบ
รายการอะไหล่ในผังที่ทำงานร่วมกับซีลยางสไปเดอร์ 2 นิ้ว (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX0715D |
|---|---|---|---|
| No. 7 ★ | SPX0715D | ซีลยางห้าแฉกมัลติพอร์ตวาล์ว 2" (ชิ้นนี้) | แผ่นยางกั้นห้องน้ำ 2 นิ้ว 6 ทิศทาง |
| No. 8 | SPX0715BA | โรเตอร์ผันน้ำมัลติพอร์ตวาล์ว 2" (Diverter 2") | จานหมุนผันน้ำ 2" ที่กดทับลงบนซีลสไปเดอร์ |
| No. 3 | SPX0715Z1 | โอริงฝาครอบมัลติพอร์ตวาล์ว 2" (Cover O-Ring) | ซีลขอบนอก แนะนำเปลี่ยนพร้อมซีลสไปเดอร์ |
| No. 2 | SPX0710XZ7 | สลักเดือยด้ามวาล์วสแตนเลส (Handle Pin) | สลักจุดหมุนแกนวาล์วด้านบน |
| Valve Body | SP0715 / SP0716 Body | ตัวเรือนมัลติพอร์ตวาล์ว 2 นิ้ว (Valve Body) | ร่องเขาวงกตที่ซีล SPX0715D ติดตั้งอยู่ |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนซีลยางสไปเดอร์ 2 นิ้ว Hayward SPX0715D
1. ความแตกต่างระหว่างซีล 1.5" และ 2" (Critical Sizing Verification): ซีลยางสไปเดอร์รหัส SPX0715D มีขนาดเส้นผ่านศูนย์กลาง 6-3/8 นิ้ว (162 มม.) สำหรับวาล์วขนาด 2 นิ้ว ห้ามสับสนกับรุ่น SPX0710XD ซึ่งมีขนาด 5.40 นิ้ว (137 มม.) สำหรับวาล์วขนาด 1.5 นิ้ว ก่อนติดตั้งควรตรวจสอบขนาดท่อและรุ่นวาล์วให้ถูกต้อง
2. ทำความสะอาดร่องเขาวงกตให้เกลี้ยงเกลา (Thorough Groove Cleaning): ขูดลอกเศษยางเก่าและคราบกาวเดิมออกจากร่องบ่าในตัวเรือนวาล์ว 2" ให้หมดจด ใช้ผ้าชุบแอลกอฮอล์เช็ดคราบไขมันและทรายออกให้แห้งสนิท ห้ามมีเศษยางหรือทรายตกค้าง เพราะจะทำให้ซีลยางเส้นใหม่ประกบไม่แนบระนาบ
3. ทิศทางการวางซีลสไปเดอร์ (Gasket Orientation: Flat Side Down): หน้าตัดของซีลยาง SPX0715D จะมีด้านหนึ่งแบนเรียบและอีกด้านหนึ่งมีสันนูนมน ให้หันด้านที่แบนเรียบลงในร่องบ่าเสมอ และหันด้านสันนูนขึ้นด้านบนเพื่อรับแรงกดอัดจากจานโรเตอร์ผันน้ำ
4. การแต้มกาวล็อกซีล (Adhesive Application): แนะนำให้แต้มกาวซิลิโคน RTV 100% หรือกาว Cyanoacrylate (Super Glue) จุดเล็กๆ บางๆ บริเวณร่องบ่าเท่าที่จำเป็นเพื่อล็อกให้ซีลไม่ขยับขณะประกอบฝา ห้ามทากาวเยิ้มล้นร่อง และปล่อยให้กาวเซ็ตตัวอย่างน้อย 12-24 ชั่วโมงก่อนเปิดใช้งาน
5. กฎเหล็กการใช้งานวาล์ว (Shut Off Pump Before Turning Handle): ต้องดับเครื่องปั๊มน้ำให้หยุดสนิทก่อนกดด้ามโยกทุกครั้ง และต้องกดด้ามลงให้สุดจนพ้นร่องก่อนหมุนเสมอ เพื่อป้องกันไม่ให้ขอบจานโรเตอร์กระชากซี่แฉกยางสไปเดอร์จนฉีกขาด
