แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & 2" Diverter Rotor Specs)

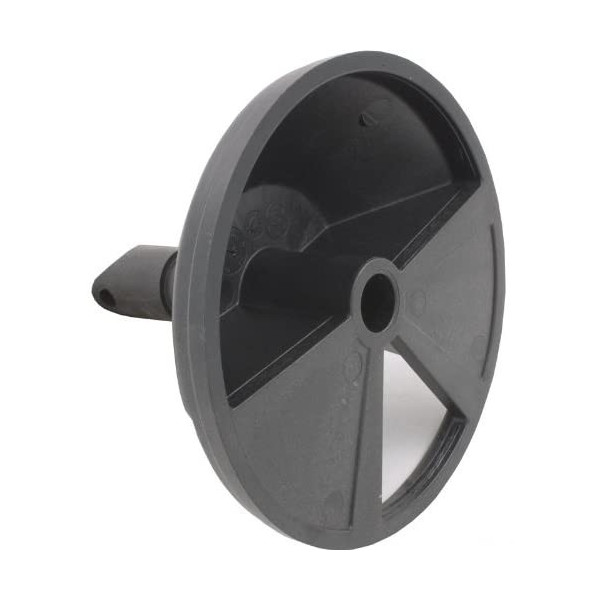

มิติตามแบบจริง: จานโรเตอร์ OD 159 mm (6-1/4") • สูงรวม 127 mm (5") • เพลา 25.4 mm (1") • รูสลัก 7.62 mmจุดเด่นและประสิทธิภาพของโรเตอร์มัลติพอร์ตวาล์ว 2 นิ้ว Hayward SPX0715C
Noryl® เสริมใยแก้ว แข็งแกร่ง ไม่บิดงอ
ผลิตจากเทอร์โมพลาสติก Noryl ผสมใยแก้วเกรดอุตสาหกรรม มีค่ามอดุลัสความแข็งแกร่งสูง ไม่บิดตัวหรือเสียรูปจากแรงดันน้ำกระชากและแรงบิดของด้ามโยก 2"
กดแนบซีลสไปเดอร์ 2" สนิท 100%

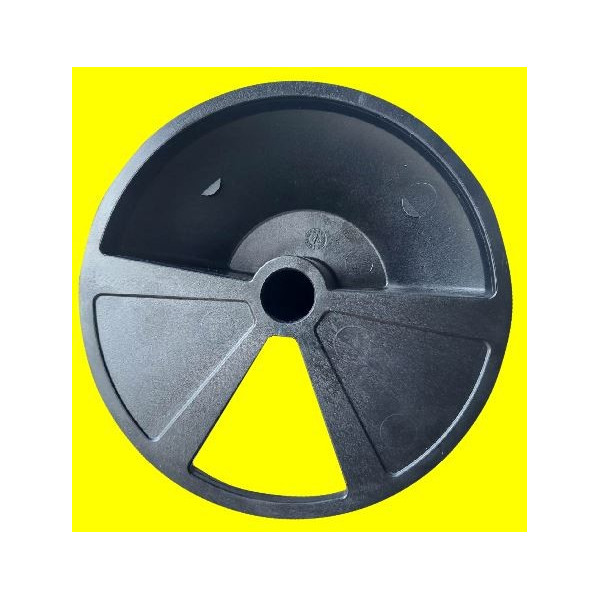

หน้าสัมผัสเรียบกว้าง 159 mm ทำงานร่วมกับสปริง SPX0715Z1 กดอัดแผ่นซีลสไปเดอร์ 5 แฉก SPX0715D ในตัวเรือนวาล์วได้อย่างสมบูรณ์แบบ หยุดปัญหาน้ำรั่วท่อทิ้ง
ร่องโอริงแกนเพลามาตรฐาน SPX0735GA

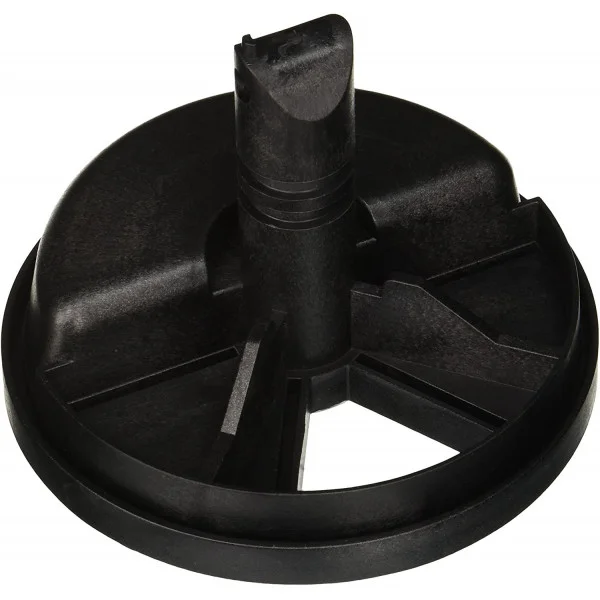

แกนเพลา 1" กลึงร่องบ่ารับโอริงยางและแหวนเทฟลอน SPX0735GA ช่วยกั้นน้ำแรงดันสูงไม่ให้รั่วซึมพุ่งขึ้นสู่ด้ามโยกวาล์วด้านบนอย่างเด็ดขาด
ปลายเพลาบากเฉียง ล็อกด้ามตรงโหมด
ยอดแกนเพลาออกแบบบากเฉียงและเจาะรูสลัก 7.62 mm บังคับให้สวมด้ามโยกวาล์ว 2" ได้ทิศทางเดียว ป้องกันการใส่สลับทิศทางโหมดการทำงาน
รายการอะไหล่ในผังที่ทำงานร่วมกับโรเตอร์ 2 นิ้ว SPX0715C (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX0715C |
|---|---|---|---|
| No. 8 ★ | SPX0715C | โรเตอร์มัลติพอร์ตวาล์ว 2 นิ้ว Noryl (ชิ้นนี้) | แกนโรเตอร์หลักผันน้ำ 2 นิ้ว 6 โหมด |
| No. 7 | SPX0715D | ซีลยางสไปเดอร์ปะเก็น 5 แฉก 2" (Spider Gasket) | ซีลยางในตัวเรือนล่างที่โรเตอร์ SPX0715C กดทับ |
| No. 6 | SPX0735GA | โอริงซีลแกนโรเตอร์พร้อมแหวนเทฟลอน | สวมในร่องแกนเพลาของ SPX0715C กันน้ำรั่วขึ้นด้าม |
| No. 2 | SPX0710XZ7 | สลักเดือยด้ามวาล์วสแตนเลส (Handle Pin 2") | สลักร้อยผ่านรูบนยอดแกนเพลา 7.62 mm |
| No. 1 | SPX0715F / SPX0710XF | ด้ามโยกมัลติพอร์ตวาล์ว 2" (Valve Handle 2") | คันโยกด้านบนที่ควบคุมการหมุนโรเตอร์ 2" |
| Spring Stack | SPX0715Z1 (Spring) / SPX0710Z62 | สปริงวาล์ว 2" และแหวนรองสแตนเลส (x2) | สวมครอบลงบนบ่าแกนเพลาของ SPX0715C |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนโรเตอร์มัลติพอร์ตวาล์ว 2 นิ้ว Hayward SPX0715C
1. ความเข้าใจเรื่องซีลสไปเดอร์ในวาล์ว 2 นิ้ว (Spider Gasket is in Body): ในวาล์ว 2 นิ้ว Hayward Vari-Flo (SP0715 / SP0716) ตัวโรเตอร์ SPX0715C จะเป็นวัสดุ Noryl ล้วนไม่มีซีลยางติดที่ตัวจาน โดยซีลยางสไปเดอร์ 5 แฉก (SPX0715D) จะติดตั้งอยู่ในร่องตัวเรือนวาล์วล่าง หากซีลยางเดิมสึกหรอหรือขาด แนะนำให้สั่งซื้อซีลยาง SPX0715D มาเปลี่ยนพร้อมกันด้วยเสมอ
2. การระวังแรงดีดสปริงวาล์ว 2 นิ้ว (Caution: Heavy Spring Force): สปริงของวาล์ว 2 นิ้วมีขนาดใหญ่และแรงดีดสูงกว่าวาล์ว 1.5 นิ้วมาก ในการตอกสลักเดือย SPX0710XZ7 ออก ต้องใช้แคลมป์จับชิ้นงาน (C-Clamp) บีบกดหัวด้ามโยกวาล์วลงเพื่อผ่อนแรงกดสปริงก่อนเสมอ ห้ามตอกสลักออกโดยไม่มีการประคองแรงกด เพราะสปริงจะดีดตัวกระเด็นจนเกิดอันตรายและทำให้รูด้ามพลาสติกฉีกขาด
3. การจัดทิศทางด้ามโยกให้ตรงกับช่องเปิดโรเตอร์ (Handle Alignment Orientation): ขณะประกอบด้ามโยกเข้ากับแกนโรเตอร์ใหม่ ต้องตรวจดูให้ปลายด้ามชี้ตรงกับช่องเปิดน้ำรูปพาย (Wedge Port) ของโรเตอร์ด้านล่างเสมอ เพื่อให้ตำแหน่งบอกบนหน้าปัดวาล์วตรงกับทิศทางการผันน้ำจริงภายในวาล์ว 100%
4. การหล่อลื่นโอริงแกนเพลา SPX0735GA (Shaft O-Ring Lubrication): ให้สวมโอริงยางดำและแหวนเทฟลอนขาวตัวใหม่ในร่องแกนเพลา 1" พร้อมทาจาระบีซิลิโคนสังเคราะห์สำหรับสระว่ายน้ำ 100% บางๆ ห้ามทาจาระบีลงบนหน้าสัมผัสจานโรเตอร์ Noryl หรือหน้าซีลสไปเดอร์เด็ดขาด เพราะจะทำให้เศษทรายเกาะติดและขูดหน้าซีลจนเกิดรอยรั่วซึม
