แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & 2" Valve Assembly Specs)
มิติตามแบบโรงงาน: ฝาครอบ 10 แฉก OD 222 mm • จานโรเตอร์ 159 mm • สูงรวม 190 mm • P.C.D. 197 mmจุดเด่นและประสิทธิภาพของชุดฝามัลติพอร์ตวาล์ว 2 นิ้ว Hayward SPX0715BA3
ประกอบสำเร็จครบชุด ยกใส่จบงานทันที

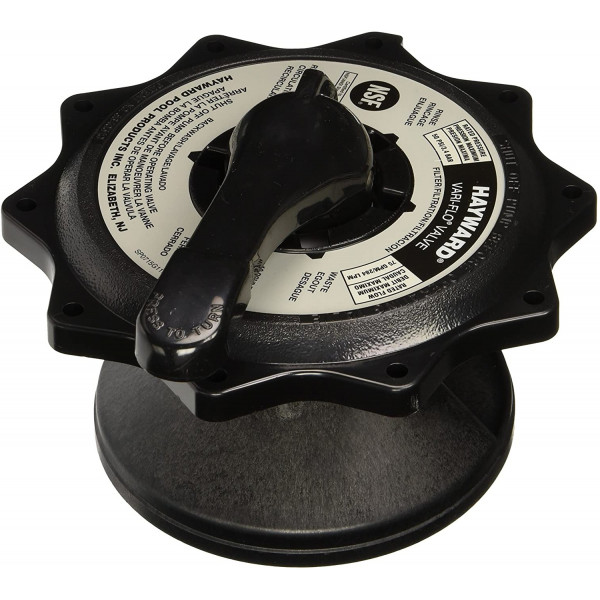

รวมด้ามโยก 2" สลักเดือย สปริงแรงดันสูง ฝาครอบ 10 แฉก และโรเตอร์ Noryl ประกอบเสร็จจากโรงงาน เปลี่ยนแทนชุดเดิมได้ทันที ปลอดภัย ไม่ต้องเสี่ยงงัดสปริง
ฝาครอบ 10 แฉก ยึดโบลต์ 10 จุด
ดีไซน์หน้าแปลน 10 แฉกมาตรฐานวาล์ว 2 นิ้ว กระจายแรงบีบอัดลงบนโอริงฝาครอบ SPX0715Z1 ได้เท่ากันรอบวง 360 องศา ป้องกันฝาโก่งตัวและน้ำรั่วซึมขอบฝา
จานโรเตอร์ Noryl® แนบสนิท 100%
จานผันน้ำผลิตจาก Noryl เสริมใยแก้วขนาดใหญ่ 159 mm ประกบอัดลงบนซีลสไปเดอร์ 5 แฉก SPX0715D ในตัวเรือนล่างได้อย่างแนบสนิท หยุดน้ำรั่วทิ้งท่อ Waste เด็ดขาด
ด้ามโยก 2" ปรับ 6 ฟังก์ชันเบามือ
คันโยกยาว 2 นิ้วช่วยผ่อนแรงงัดสปริงตัวใหญ่ สลับตำแหน่งระหว่าง Filter, Backwash, Rinse, Waste, Recirculate, Closed ได้อย่างนุ่มนวลและล็อกลงร่องบ่าแม่นยำ
รายการอะไหล่ในผังที่ทำงานร่วมกับชุดฝาวาล์ว 2 นิ้ว SPX0715BA3 (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX0715BA3 |
|---|---|---|---|
| No. 9 ★ | SPX0715BA3 | ชุดฝามัลติพอร์ต 2" ครบชุด (ชิ้นนี้) | ชุดควบคุมหลักและแกนผันน้ำ 2 นิ้ว 6 โหมด |
| No. 3 | SPX0715Z1 | โอริงฝาครอบมัลติพอร์ตวาล์ว 2" (Cover O-Ring ID 6.50") | ซีลขอบนอกฝา 10 แฉก (แนะนำเปลี่ยนคู่กันเสมอ) |
| No. 7 | SPX0715D | ซีลยางสไปเดอร์ปะเก็น 5 แฉก 2" (Spider Gasket) | ซีลยางในตัวเรือนล่างที่โรเตอร์ SPX0715C กดทับ |
| No. 11 | SPX0710Z1A | ชุดสกรูและน็อตสแตนเลส (Cover Fasteners 10 ชุด) | ขันยึดประกบฝา 10 แฉกเข้ากับตัวเรือนวาล์วล่าง |
| Valve Body | SP0715 / SP0716 Body | ตัวเรือนมัลติพอร์ตวาล์ว 2 นิ้ว (Valve Body) | ตัวเรือนวาล์วท่อน้ำ 2" ที่ชุดฝาครอบสวมลงไป |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและเปลี่ยนชุดฝาวาล์ว 2 นิ้ว Hayward SPX0715BA3
1. ปิดปั๊มน้ำและระบายแรงดันออกจากถังกรองก่อนเสมอ (Depressurize Filter System First): ดับสวิตช์เครื่องปั๊มน้ำและเปิดวาล์วระบายอากาศบนถังกรองทรายจนเกจวัดแรงดันตกลงเหลือ 0 PSI ก่อนเริ่มคลายโบลต์ทั้ง 10 ตัว เพื่อความปลอดภัยสูงสุดของผู้ปฏิบัติงาน
2. ตรวจสอบซีลยางสไปเดอร์และโอริงฝาครอบ (Check Spider Gasket & Cover O-Ring): ในวาล์ว 2 นิ้ว ตัวซีลสไปเดอร์ 5 แฉก (SPX0715D) จะติดตั้งอยู่ในร่องตัวเรือนวาล์วล่าง ไม่ใช่ที่ตัวโรเตอร์ เมื่อถอดฝาเดิมออก ให้ตรวจดูว่าซีลยางสไปเดอร์เดิมสึกหรอหรือฉีกขาดหรือไม่ และแนะนำให้เปลี่ยนโอริงฝาครอบ SPX0715Z1 เส้นใหม่ควบคู่กันเสมอ
3. การวางชุดฝาครอบ 10 แฉกให้ตรงตำแหน่ง (10-Lobed Flange Alignment): สวมชุดฝาครอบใหม่ลงตรงๆ จัดทิศทางรูโบลต์ทั้ง 10 รูให้ตรงกับรูเกลียวบนตัวเรือนวาล์วล่าง และตรวจสอบว่าตำแหน่งโหมด Filter บนหน้าปัดตรงกับแนวท่อกรองเดิม
4. การขันน็อต 10 ตัวแบบสลับทแยงมุมรูปดาว (Cross-Pattern 10-Bolt Torquing): สอดสกรูและขันน็อตตัวเมียทั้ง 10 ตัวด้วยมือให้พอตึง จากนั้นใช้ประแจขันกวดแน่นทีละน้อยแบบสลับตรงข้ามกันเป็นรูปดาว เพื่อให้แรงกดบีบอัดลงบนโอริงขอบฝากระจายสม่ำเสมอเท่ากันทุกจุด ป้องกันไม่ให้ฝาครอบโก่งงอหรือแตกร้าว
5. กฎเหล็กการใช้งานวาล์ว (Always Shut Off Pump Before Turning Handle): ต้องดับเครื่องปั๊มน้ำให้หยุดสนิทก่อนกดด้ามโยก 2" ทุกครั้ง และต้องกดด้ามลงให้สุดจนพ้นร่องล็อกก่อนหมุนเสมอ เพื่อถนอมหน้าสัมผัสจานโรเตอร์และซีลยางสไปเดอร์ให้มีอายุการใช้งานยาวนานหลายปี
