แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Spring Washer Geometry)

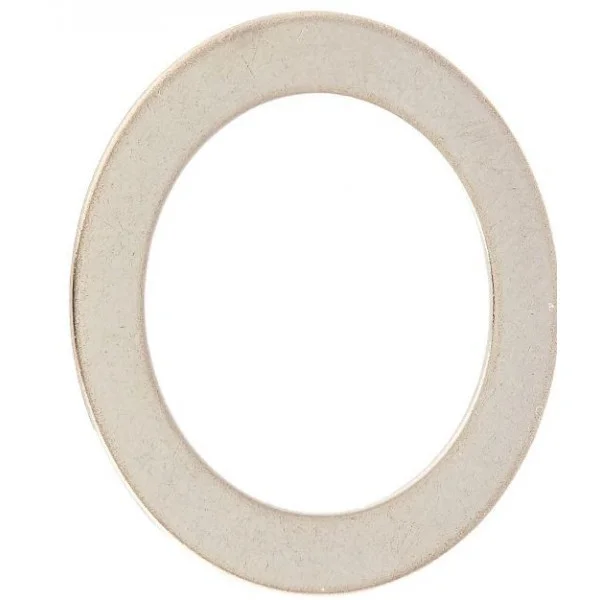

มิติตามแบบจริง: นอก OD = 43.0 mm (1-11/16") | รูใน ID = 30.0 mm (1-3/16") | หนา T = 1.0 mm | บรรจุชุดละ 2 ชิ้นจุดเด่นและประสิทธิภาพของแหวนรองสปริงวาล์ว Hayward SPX0710Z62
สแตนเลส 300 Series ปลอดสนิม
ผลิตจากสแตนเลสสตีลแท้เกรดมารีน ไม่เป็นสนิม ทนต่อคลอรีนเข้มข้น กรด-ด่าง และระบบสระน้ำเกลืออิเล็กโทรไลซิส 100%
ป้องกันปลายสปริงครูดพลาสติก
แผ่นโลหะหนา 1.0 mm ทำหน้าที่เป็นเกราะป้องกันไม่ให้ปลายลวดสปริงที่คมครูดเจาะลึกเข้าไปในเนื้อพลาสติกของฝาครอบวาล์วและบ่าแกนวาล์ว
ขนาดมาตรฐาน 1-11/16" x 1-3/16"
รูใน 30 มม. สวมลงแกนวาล์วได้พอดี ขอบนอก 43 มม. ครอบรับฐานขดลวดสปริงวาล์วขนาดใหญ่ได้อย่างสมบูรณ์แบบ รักษาแนวแรงกดสปริงให้ตรงศูนย์
บรรจุคู่ 2 ชิ้นต่อแพ็ก (Set of 2)
จัดจำหน่ายเป็นชุดแพ็กคู่ 2 ชิ้น สำหรับติดตั้งประกบหัวสปริงด้านบน 1 ชิ้น และรองรับท้ายสปริงด้านล่างอีก 1 ชิ้น ครบเซ็ต
ข้อแนะนำทางวิศวกรรมในการติดตั้งแหวนรองสปริงวาล์ว Hayward SPX0710Z62 (No. 5)
1. ลำดับการจัดวางแบบแซนด์วิช (Spring Sandwich Stacking Sequence): ในชุดวาล์ว Hayward Vari-Flo ให้สวมแหวนสแตนเลส SPX0710Z62 ชิ้นที่ 1 ลงบนบ่าแกนวาล์ว (Diverter Stem) ก่อน จากนั้นสวมสปริงวาล์วตัวใหญ่ No. 4 (SPX0603S) ลงทับ แล้วสวมแหวนสแตนเลส SPX0710Z62 ชิ้นที่ 2 ทับบนหัวสปริง เพื่อให้แหวนสแตนเลสทำหน้าที่เป็นฉากกั้นประกบหัว-ท้ายสปริง ไม่ให้ปลายลวดขูดครูดเนื้อพลาสติกทั้งสองฝั่ง
2. ระวังแรงดีดของสปริงขณะถอดประกอบ (Caution: Spring Under Tension): สปริงกดแกนวาล์วมัลติพอร์ตมีแรงดีดสูงมาก ในการถอดสลักเดือยและด้ามโยก ให้ใช้แคลมป์จับชิ้นงาน (C-Clamp) หรือมือกดหัวด้ามช่วยผ่อนแรงสปริงก่อนตอกสลักออก เพื่อความปลอดภัยและป้องกันสปริงดีดกระเด็น
3. การหล่อลื่นผิวสัมผัสแหวน (Silicone Grease Lubrication): ก่อนประกอบชุดสปริง ให้ทาจาระบีซิลิโคนสังเคราะห์สำหรับสระว่ายน้ำ 100% (เช่น Jack's Lube หรือ Magic Lube) บางๆ บนผิวหน้าสัมผัสของแหวนสแตนเลสทั้งสองด้าน จะช่วยให้สปริงหมุนบิดตัวได้อย่างลื่นไหลและนุ่มนวลสูงสุด
