แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Fastener Geometry)

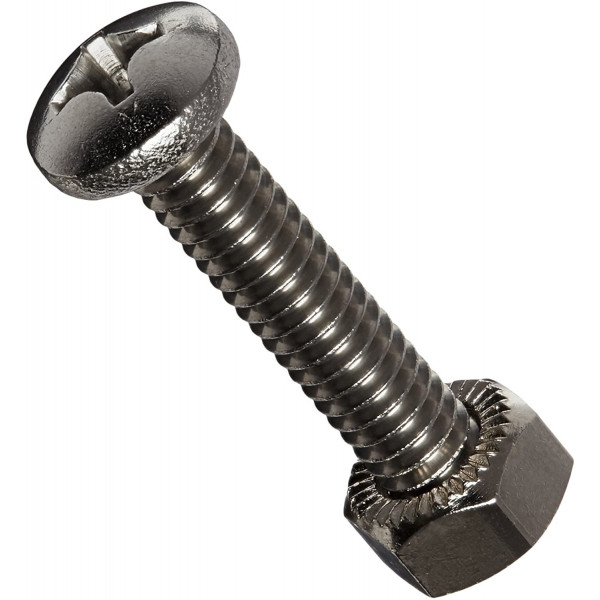

มิติตามแบบจริง: เกลียว 1/4"-20 UNC • ยาว L = 31.8 mm (1-1/4") • น็อตปีกฟันปลา 7/16" • สแตนเลส 300 Seriesจุดเด่นและประสิทธิภาพของน็อตยึดฝาวาล์ว Hayward SPX0710Z1A (No. 12)
สแตนเลสสตีล 300 Series แท้
ผลิตจากสแตนเลสเกรดพรีเมียม 18-8 / AISI 304 ปลอดสนิมตลอดอายุการใช้งาน ทนทานต่อน้ำคลอรีน กรดปรับสภาพน้ำ และระบบสระว่ายน้ำเกลือ 100%
ปีกฟันปลาล็อกแน่น ไม่หลุดคลอน
ใต้ปีกน็อตตัวเมียมีซี่ฟันปลาล็อกทิศทางเดียว (Serrations) กัดกระชับเข้ากับเนื้อพลาสติกของตัวเรือนวาล์ว ไม่คลายตัวจากแรงสั่นสะเทือนขณะเดินปั๊มน้ำ
หัวคอมโบ ใช้ได้ทั้งแฉกและแบน
หัวสกรูมนร่องผสม (Combo Drive) ใช้งานร่วมกับไขควงปากแฉก PH2, ไขควงปากแบนมาตรฐาน หรือลูกบล็อกขันน็อต ช่วยให้ถอดประกอบได้รวดเร็วและหัวไม่รูด
แรงขันสมดุล ป้องกันฝาโก่งตัว
รักษาค่าแรงดึงในแนวแกนคงที่ ช่วยให้หน้าแปลนฝาครอบวาล์วกดบีบอัดโอริงฝาครอบได้สม่ำเสมอทุกจุด ป้องกันน้ำรั่วซึมขอบฝาและน้ำรั่วข้ามห้องกรอง 100%
รายการอะไหล่ในผังที่ทำงานร่วมกับชุดน็อตฝาวาล์ว SPX0710Z1A (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX0710Z1A |
|---|---|---|---|
| No. 12 ★ | SPX0710Z1A | น็อตฝามัลติพอร์ตวาล์วสแตนเลส (ชิ้นนี้) | สลักเกลียวยึดประกบฝาครอบวาล์ว |
| No. 9 / No. 4 | SPX0715BA3 / SPX0714BA | ชุดฝามัลติพอร์ตวาล์วครบชุด (Cover Assembly) | หน้าแปลนฝาครอบที่ถูกสกรูขันกดทับ |
| Cover O-Ring | SPX0715Z1 / SPX0714L | โอริงฝาครอบมัลติพอร์ตวาล์ว (Cover O-Ring) | โอริงที่ถูกแรงขันของน็อตบีบอัดซีลสนิท |
| Valve Body | SP0715 / SP0716 / SP0714T | ตัวเรือนมัลติพอร์ตวาล์วด้านล่าง | ฐานหน้าแปลนที่น็อตตัวเมียฟันปลาล็อกติดอยู่ |
| Spider Gasket | SPX0715D / SPX0710XD | ซีลยางสไปเดอร์ปะเก็น 5 แฉก (Spider Gasket) | แผ่นผันน้ำภายในที่ต้องอาศัยแรงขันฝาที่สมดุล |
ข้อแนะนำทางวิศวกรรมในการติดตั้งและขันชุดน็อตฝาวาล์ว Hayward SPX0710Z1A (No. 12)
1. การขันน็อตสลับฟันปลาแบบกากบาท (Cross-Pattern / Star Torquing Routine): ในการขันประกบฝาครอบวาล์ว (ทั้งแบบ 6 รูในวาล์ว 1.5" หรือ 10 รูในวาล์ว 2") ให้สอดสกรูจากด้านบนและหมุนน็อตตัวเมียเข้าจากด้านล่างด้วยมือให้พอตึงครบทุกตัว จากนั้นใช้ประแจขันกวดแน่นทีละน้อยแบบสลับทแยงมุมตรงข้ามกันเป็นรูปดาว ห้ามขันกวดแน่นทีละตัวเรียงตามลำดับวงกลมเด็ดขาด เพราะจะทำให้ฝาครอบวาล์วบิดโก่งตัวและทำให้โอริงปลิ้นจนน้ำรั่วซึม
2. ทิศทางของน็อตตัวเมียปีกฟันปลา (Serrated Flange Nut Direction): ให้หันด้านปีกที่มีฟันปลาเข้าหาเนื้อพลาสติกของตัวเรือนวาล์วด้านล่างเสมอ เมื่อขันแน่น ฟันปลาจะกัดล็อกเข้ากับผิวพลาสติกเพื่อป้องกันการคลายตัวจากแรงสั่นสะเทือนขณะเดินปั๊มน้ำ
3. แรงขันที่เหมาะสม (Do Not Over-Torque): ใช้ไขควงหรือประแจเบอร์ 7/16" ขันให้แน่นพอตึงมือสม่ำเสมอกันทุกตัว (แรงขันแนะนำประมาณ 25-30 in-lbs) ห้ามใช้สว่านกระแทกหรือบล็อกลมขันกวดแน่นเกินพิกัด เพราะอาจทำให้ปีกหูร้อยน็อตของฝาครอบพลาสติกแตกร้าว
4. การตรวจสอบสภาพเกลียวเดิม (Inspect Fastener Condition): หากน็อตเดิมขึ้นสนิม เกลียวหวาน หรือหัวบิ่น แนะนำให้เปลี่ยนใหม่เพื่อรักษาค่าแรงดึง (Clamping Tension) ให้สม่ำเสมอเท่ากันทุกจุดรอบวงฝาวาล์ว
