แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Bearing Washer Geometry)

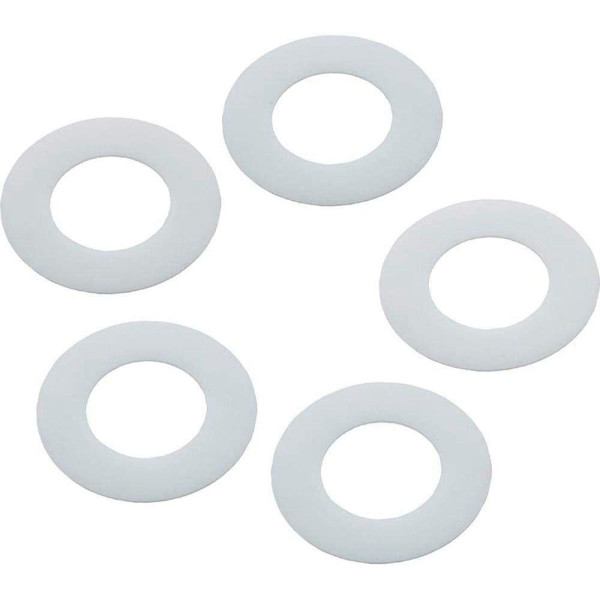

มิติตามแบบจริง: นอก OD = 38.0 mm (1.50") | รูใน ID = 25.4 mm (1.00") | หนา T = 1.25 mm | Virgin Resinจุดเด่นและประสิทธิภาพของแหวนรองแบริ่ง Hayward SPX0710Z16
หล่อลื่นในตัว หมุนนุ่มนวล
ผลิตจากฟลูออโรโพลีเมอร์เกรดสูง สัมผัสเรียบลื่น มีค่าสัมประสิทธิ์แรงเสียดทานต่ำ ช่วยให้การกดและหมุนด้ามโยกวาล์วทำได้เบามือ ไม่ติดขัด
ปลอดสนิม ทนคลอรีนและเกลือ
โครงสร้างอโลหะแท้ 100% ไม่บวม ไม่เปื่อยยุ่ย ทนทานต่อคลอรีนเข้มข้น กรด-ด่าง และน้ำเกลืออิเล็กโทรไลซิส ไม่ก่อให้เกิดคราบสนิมในระบบกรอง
ซับแรงกด ป้องกันพลาสติกเสียดสี
ทำหน้าที่เป็นชั้นกันสึก (Sacrificial Bearing) คั่นกลางระหว่างพลาสติกกับพลาสติก ป้องกันไม่ให้ฝาครอบวาล์วและด้ามจับเกิดร่องรอยสึกหรอเป็นรอยลึก
ขนาดมาตรฐานศูนย์ สวมใส่พอดี
ขนาดรูใน 25.4 มม. สวมลงแกนวาล์ว 1 นิ้ว ได้แนบกระชับพอดี ไม่แกว่งหรือเบี้ยวศูนย์ รักษาตำแหน่งการทำงานของสปริงให้อยู่ในแนวแกนตรงเสมอ
ข้อแนะนำทางวิศวกรรมในการติดตั้งและใช้งานแหวนรองแบริ่ง Hayward SPX0710Z16
1. ตำแหน่งติดตั้งใต้ด้ามโยกวาล์ว (Under-Handle Positioning): สวมแหวน SPX0710Z16 ลงบนแกนเพลาวาล์ว 1 นิ้วก่อนสวมด้ามโยก โดยแหวนจะทำหน้าที่รองรับใต้ก้นด้ามโยกกับผิวหน้าฝาครอบวาล์วเพื่อป้องกันพลาสติกครูดกันเอง
2. การตรวจสอบความหนาเพื่อเปลี่ยนทดแทน (Thickness Inspection): หากแหวนเดิมถูกกดทับจนสึกบางลงเหลือต่ำกว่า 0.8 มม. จะทำให้ด้ามโยกคลอนและสปริงกดแผ่นสไปเดอร์ไม่สนิท ควรรีบเปลี่ยนใหม่ทันที
3. การหล่อลื่นผิวสัมผัส (Silicone Lube Application): ทาจาระบีซิลิโคนสังเคราะห์ 100% บางๆ บนผิวแหวนทั้งสองด้าน ช่วยให้การกดหมุนด้ามโยก 6 ทิศทางนุ่มนวลและไม่ติดขัด
