แบบแปลนจำลองมิติขนาดทางวิศวกรรมและจุดประกอบวาล์ว 2 นิ้ว (2" Valve Handle Pin Geometry)

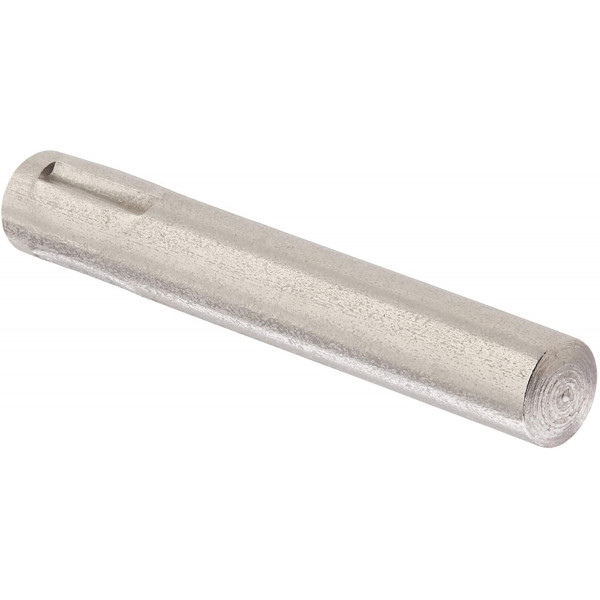

มิติตามแบบจริง: ยาว L = 52.3 mm (2.06") • โตนอก OD = 7.62 mm (0.30") • ร่องบากแบน 12 mm • สแตนเลส 300 Seriesจุดเด่นและประสิทธิภาพของสลักยึดด้ามวาล์ว 2 นิ้ว Hayward SPX0710XZ7
สแตนเลส 300 Series ปลอดสนิม
ผลิตจากสแตนเลสสตีลตันเกรดพรีเมียม ไร้สนิมตลอดอายุการใช้งาน ทนต่อคลอรีนเข้มข้น น้ำเกลืออิเล็กโทรไลซิส และกรดเคมีปรับสภาพน้ำได้ 100%
ร่องบากแบนล็อกแน่น ไม่หลุดคลอน
มีผิวบากแบน (Flat Notch) กว้าง 12 mm ช่วยให้สลักอัดแน่นกระชับกับร่องภายในด้ามโยกวาล์ว 2" ไม่เลื่อนหลุดออกเองจากแรงสั่นสะเทือนชลศาสตร์
ทนแรงเฉือนสูง ไม่คดงอในวาล์ว 2"
โครงสร้างสแตนเลสตันเต็มเส้น มีค่าความแข็งแกร่งต้านทานแรงเฉือนสูง รองรับแรงกดงัดสปริงวาล์ว 2 นิ้วที่หนักกว่าปกติได้อย่างมั่นใจ ไม่โค้งงอ
ลบมุมหัวท้าย สวมตอกง่ายไม่ติดขัด
ปลายทั้งสองข้างผ่านการลบมุมเอียง (Chamfered Bevels) ช่วยนำทางให้สอดและตอกสลักเข้าสู่รูด้ามและแกนวาล์ว 2 นิ้วได้อย่างแม่นยำ ไม่ทำลายเนื้อพลาสติก
รายการอะไหล่ในผังที่ทำงานร่วมกับสลักด้ามวาล์ว 2 นิ้ว (Mating Parts Cross-Reference)
| ผังอะไหล่ | รหัสอะไหล่ (Part No.) | ชื่อชิ้นส่วนอะไหล่ (Part Name) | ความสัมพันธ์กับ SPX0710XZ7 (2") |
|---|---|---|---|
| No. 2 ★ | SPX0710XZ7 | สลักเดือยยึดด้ามวาล์วสแตนเลส (ชิ้นนี้) | แกนยึดจุดหมุนหลักของด้ามวาล์ว 2 นิ้ว |
| No. 1 | SPX0715F / SPX0710XF | ด้ามโยกมัลติพอร์ตวาล์ว 2" (2" Valve Handle) | สลักร้อยทะลุหัวด้าม 2" เพื่อเป็นแกนหมุน |
| No. 8 | SPX0715BA | แกนวาล์ว 2" พร้อมแผ่นสไปเดอร์ (Key/Stem 2") | สลักสอดผ่านรูบนยอดแกนวาล์ว 2 นิ้ว |
| No. 7 | SPX0715Z1 | สปริงแกนวาล์ว 2" สแตนเลส (Heavy-Duty Spring 2") | สลักทำหน้าที่รับแรงดีดของสปริง 2" โดยตรง |
| No. 9 | SPX0715D | ซีลยางสไปเดอร์ปะเก็นแฉก 2" (Spider Gasket 2") | ซีลกั้นห้องน้ำ 2" ที่ถูกกดแนบโดยด้ามวาล์ว |
ข้อแนะนำทางวิศวกรรมในการถอดเปลี่ยนสลักยึดด้ามวาล์ว 2 นิ้ว Hayward SPX0710XZ7
1. ระวังแรงกดสปริงวาล์ว 2 นิ้วที่สูงเป็นพิเศษ (High Spring Tension in 2" Valves): วาล์วขนาด 2 นิ้วใช้สปริงเส้นใหญ่ (SPX0715Z1) ที่มีค่าแรงกดมากกว่าวาล์วขนาด 1.5" อย่างชัดเจน ในการถอดสลักเดิม ต้องใช้แคลมป์จับชิ้นงาน (C-Clamp) บีบกดหัวด้ามลงเพื่อคลายแรงกดสปริงก่อนเสมอ แล้วจึงใช้เหล็กส่งขนาด 3/16" เคาะสลักออกตรงๆ เพื่อป้องกันสลักดีดกระเด็นและป้องกันรูด้ามพลาสติกแตกร้าว
2. การใส่สลักใหม่และการจัดวางรอยบากแบน (Notch Alignment): สวมหัวด้ามโยกเข้ากับแกนวาล์ว 2" ให้รูตรงกัน สอดสลักด้านที่ลบมุมเข้าก่อน ดันหรือเคาะเบาๆ ให้รอยบากแบน (Flat Notch) สวมล็อกเข้ากับร่องภายในด้าม จัดให้ปลายสลักทั้งสองข้างเสมอกับผิวด้ามอย่างสมดุล
3. การตรวจสอบอาการสลักสึกคอดในวาล์ว 2" (Inspect for Pin Wear): ในวาล์ว 2 นิ้วที่มีการใช้งานหนัก หากพบว่าด้ามโยกเริ่มเอียง สปริงดีดกลับไม่แน่น หรือปะเก็นสไปเดอร์ปิดไม่สนิทจนน้ำรั่วทิ้งท่อ Waste มักเกิดจากสลักเดิมถูกขูดจนเป็นรอยคอดกิ่ว ควรรีบเปลี่ยนสลัก SPX0710XZ7 ตัวใหม่ทันที
4. การหล่อลื่นผิวสลัก (Silicone Lubricant Application): ก่อนตอกสลักเข้าตำแหน่ง ให้ทาจาระบีซิลิโคนสังเคราะห์สำหรับสระว่ายน้ำ 100% บางๆ บริเวณลำตัวสลัก จะช่วยลดแรงเสียดทาน ยืดอายุการใช้งานของด้ามโยก และช่วยให้การกดสลับโหมดวาล์ว 2" นุ่มนวลขึ้นอย่างเห็นได้ชัด
