Home > Spare Parts > Part Hayward Multiport pipe 2 inch > N0.11 SPX0710K จุกอุดมัลติพอร์ตวาวล์ HAYWARD

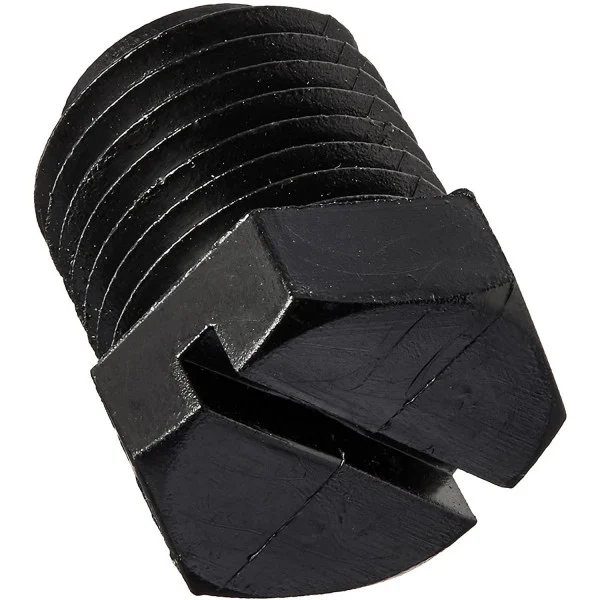

N0.11 SPX0710K จุกอุดมัลติพอร์ตวาวล์ HAYWARD - 1 View larger

N0.11 SPX0710K จุกอุดมัลติพอร์ตวาวล์ HAYWARD

Hayward

SPX0710K

10010924

New product

2026-12-25

>>สินค้าจัดส่งจาก กทม

>>ช่างบริการ/ติดตั้ง จาก กทม

Rating

฿332.00

>> ราคาพิเศษโปรดติดต่อเรา

ติดต่อสอบถาม
Add Line โทรเลย
สินค้าและบริการ
Description

N0.11 SPX0710K จุกอุดมัลติพอร์ตวาวล์ HAYWARD

Part Hayward Multiport pipe 2 inch

Hayward SPX1700FG 1/4 Inch Drain Plug with Gasket Background
HAYWARD GENUINE REPLACEMENT PARTS (USA) 1/4" NPT MALE DRAIN PLUG & O-RING GASKET ASSEMBLY DIAGRAM REF: DRAIN PLUG | SKU: SPX1700FG | OEM FACTORY

Hayward SPX1700FG ปลั๊กอุดเกลียวเดรนน้ำ 1/4 นิ้ว พร้อมโอริง [1/4" NPT Pipe Drain Plug with Gasket] หัวหกเหลี่ยมผ่าร่อง Slotted Hex เกรดทนแรงดันและเคมี สำหรับปั๊ม มัลติพอร์ตวาล์ว และถังกรอง Hayward

อะไหล่แท้มาตรฐานศูนย์บริการ Hayward Pool Products (USA) จุกอุดเกลียวระบายน้ำทิ้งและปล่อยแรงดันชลศาสตร์ รหัส SPX1700FG (Drain Plug with Gasket หรือรหัสตัวปลั๊ก SP1700F / SPX1700F รหัสเทียบเคียง HAY-101-2034, PL2757, 35-150-1260, 610377040662) ผลิตขึ้นรูปด้วยพลาสติกวิศวกรรมเทอร์โมพลาสติก High-Density Molded ABS / Polypropylene Copolymer สีดำเงา แข็งแกร่ง ทนทานต่อแรงบิด แรงดันน้ำ 50 PSI และทนต่อสารเคมีสระว่ายน้ำ คลอรีนเข้มข้น และระบบน้ำเกลือ 100% สัดส่วนมิติตรงตามสเปกโรงงานแท้: เกลียวนอกมาตรฐานท่อประปา 1/4"-18 NPT / NPSM (เกลียวโตนอก 13.7 มม.), ความยาวรวมทั้งตัว 23.0 มม. (~0.90 นิ้ว), หัวปลั๊กแบบหกเหลี่ยม Hex Head เบอร์ 3/4 นิ้ว (19 มม.) พร้อม ร่องผ่ากึ่งกลางหน้าตัด (Slotted Drive) กว้าง 2.5 มม. ลึก 3.5 มม. ช่วยให้เลือกใช้ประแจขัน ขันบล็อก หรือใช้ไขควงปากแบนขันได้สะดวกรวดเร็ว มาพร้อม โอริงปะเก็นยาง NBR / EPDM สีดำในชุด (SP1441Z1) ปิดผนึกกันน้ำรั่วซึมได้ 100% โดยไม่ต้องพึ่งเทปพันเกลียว ทำหน้าที่ปิดพอร์ตระบายน้ำของเสื้อปั๊มน้ำสระว่ายน้ำ อุดพอร์ตเกจวัดแรงดันบนมัลติพอร์ตวาล์ว และเดรนน้ำออกจากระบบกรองเพื่อการซ่อมบำรุงหรือการเตรียมอุปกรณ์ช่วงฤดูหนาว (Winterization) สำหรับอุปกรณ์ Hayward Super Pump (SP1600, SP2600, SP2600X, SP2600VSP), Super II (SP3000, SP3000X), MaxFlo (SP1800X, SP2800X, MaxFlo XL), Power-Flo LX / PowerFlo II (SP1580, SP1540, SP1700), มัลติพอร์ตวาล์ว Vari-Flo™ 1.5" & 2" (SP0714T, SP0715, SP0716, SP0710) และถังกรอง Pro-Series ทุกรุ่น

แบบแปลนจำลองมิติขนาดทางวิศวกรรมตามรูปทรงจริง (Engineering Blueprint & Drain Plug Specs)

มิติตามแบบจริง: เกลียว 1/4"-18 NPT • ยาว L = 23 mm (0.9") • หัวหกเหลี่ยม 3/4" (19 mm) • โอริงกันรั่วในตัว
PLUG ELEVATION: 1/4"-18 NPT x 23 mm (0.90") ร่องผ่าแบน (SLOT 2.5 mm) โอริง NBR แท้ HAYWARD SPX1700FG 1/4"-18 NPT THREAD 23 mm (0.90") หัวหกเหลี่ยม 3/4" (19 mm) เกลียว 1/4" NPT (13.7 mm) มิติตามสเปกโรงงาน: เกลียว 1/4" NPT • ยาว 23 mm • หัวหกเหลี่ยม 19 mm ผ่าร่อง • โอริงกันรั่ว PUMP HOUSING & VALVE PORT DRAIN ASSEMBLY เสื้อปั๊มน้ำ / วาล์ว (SUPER PUMP / VARI-FLO) หัวขัน 3/4" โอริงซีลแนบสนิท เกลียว 1/4" NPT ห้องน้ำ 50 PSI โอริงปิดผนึกสุญญากาศ 100% ไม่รั่วซึม เทคนิคการติดตั้งปลั๊กเดรน SPX1700FG: • ตรวจดูโอริงให้แนบกับโคนเกลียว ขันด้วยมือให้ตึงพอดี • ห้ามใช้ประแจขันกวดแน่นเกินพิกัดเพื่อป้องกันเกลียวรูด HAYWARD 1/4" DRAIN PLUG WITH GASKET (SPX1700FG) • 1/4"-18 NPT • 3/4" SLOTTED HEX HEAD • FOR PUMPS & VALVES

จุดเด่นและประสิทธิภาพของปลั๊กอุดเกลียวเดรนน้ำ Hayward SPX1700FG

พลาสติกวิศวกรรม ปลอดสนิม 100%

ผลิตจากโพลีเมอร์เกรดสูง ทนทานต่อแรงบิด แรงดันน้ำ 50 PSI และไม่ผุกร่อนจากคลอรีน กรดปรับสภาพน้ำ หรือระบบสระว่ายน้ำน้ำเกลือ

หัวคอมโบ ใช้ประแจหรือไขควงแบน

ออกแบบหัวปลั๊กแบบหกเหลี่ยมเบอร์ 3/4" (19 mm) พร้อมร่องผ่ากึ่งกลาง สามารถใช้ประแจขัน ลูกบล็อก หรือไขควงปากแบนในการขันเข้า-ถอดออกได้สะดวกรวดเร็ว

แถมโอริงปะเก็นยาง NBR ซีลสนิท 100%

มีโอริงยางสังเคราะห์ NBR ทนสารเคมีสวมอยู่ที่คอเกลียว เมื่อขันเข้าบ่าจะบีบอัดแนบสนิท ป้องกันน้ำหยดซึมและดูดอากาศเข้าปั๊ม โดยไม่ต้องพันเทปพันเกลียวหนา

เกลียว 1/4" NPT รองรับปั๊มและวาล์วทุกรุ่น

ขนาดเกลียวมาตรฐานสากล ใช้เป็นปลั๊กเดรนน้ำสำหรับปั๊ม Super Pump, MaxFlo, Power-Flo และใช้ปิดพอร์ตเกจวัดแรงดันบนมัลติพอร์ตวาล์ว Hayward ทุกซีรีส์

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Hayward Genuine OEM Parts
* คอลัมน์ซ้ายสุดตรึงตำแหน่งคงที่เพื่อความสะดวกในการเลื่อนดูข้อมูลบนหน้าจอมือถือ
คุณสมบัติ (Attributes)รายละเอียดสเปก (Technical Data)
แบรนด์ผู้ผลิต (Brand)
Hayward Pool Products (USA Standard OEM)
รหัสสินค้า (Part Number / SKU)
SPX1700FG (ตัวปลั๊ก SP1700F / SPX1700F, โอริง SP1441Z1, รหัสเทียบเคียง: HAY-101-2034, PL2757, 35-150-1260, 610377040662)
ตำแหน่งในผังอะไหล่ (Diagram Ref)
Drain Plug with Gasket (ปลั๊กอุดเดรนน้ำปั๊ม, ปลั๊กอุดพอร์ตเกจวาล์ว, ปลั๊กเดรนถังกรอง)
ขนาดเกลียวภายนอก (Thread Size)
1/4"-18 NPT / NPSM (ขนาดเส้นผ่านศูนย์กลางเกลียวประมาณ 13.7 มม. / 0.54 นิ้ว)
ความยาวรวมทั้งตัว (Overall Length L)
23.0 มิลลิเมตร (~0.90 นิ้ว ± 0.5 mm)
ลักษณะหัวขันและขนาดประแจ (Head Style & Drive)
Slotted Hex Head หัวหกเหลี่ยมเบอร์ 3/4" (19 มม.) พร้อมร่องผ่าแบนตรงกลาง (กว้าง 2.5 mm)
วัสดุชิ้นงานและปะเก็น (Material & Gasket)
Molded High-Impact ABS / Polypropylene สีดำเงา + โอริงยาง NBR / EPDM 70 Shore A
อุปกรณ์ที่รองรับการใช้งาน (Compatibility)
ปั๊ม Hayward Super Pump (SP1600, SP2600), Super II (SP3000), MaxFlo (SP1800X, SP2800X), Power-Flo LX (SP1580), Booster Pump 6060, มัลติพอร์ตวาล์ว Vari-Flo™ 1.5" & 2" และถังกรอง Pro-Series ทุกรุ่น
น้ำหนักสุทธิ (Net Weight)
ประมาณ 0.015 กิโลกรัม (15 กรัม)
สภาพสินค้าและการรับประกัน
อะไหล่แท้เบิกศูนย์ Hayward OEM Genuine 100% บรรจุซองมาตรฐานพร้อมจัดส่งด่วน

รายการอะไหล่ในผังที่ทำงานร่วมกับปลั๊กอุดเกลียว SPX1700FG (Mating Parts Cross-Reference)

ผังอะไหล่รหัสอะไหล่ (Part No.)ชื่อชิ้นส่วนอะไหล่ (Part Name)ความสัมพันธ์กับ SPX1700FG
Drain Plug ★SPX1700FGปลั๊กอุดเกลียวเดรนน้ำ 1/4" พร้อมโอริง (ชิ้นนี้)จุกอุดเกลียวปล่อยน้ำทิ้งและปิดพอร์ต
Gasket RefSP1441Z1โอริงปะเก็นยางสำหรับปลั๊กเดรน (Drain Plug O-Ring)โอริงซีลที่สวมอยู่ที่คอเกลียวของ SPX1700FG
Pump HousingSPX1600AA / SPX2600AAเสื้อปั๊มน้ำ Hayward Super Pump / Super IIมีพอร์ตเกลียวใน 1/4" NPT ใช้ปลั๊ก 2 ตัว (หน้า/ข้าง)
Valve BodySP0714T / SP0715 Bodyตัวเรือนมัลติพอร์ตวาล์ว Vari-Flo™ 1.5" & 2"ใช้ SPX1700FG ปิดพอร์ตเกจเมื่อไม่ติดตั้งเกจวัด
Gauge RefECX2712B1เกจวัดแรงดันน้ำ 0-60 PSI ขนาดเกลียว 1/4" NPTติดตั้งในพอร์ตเกลียว 1/4" ขนาดเดียวกัน

ข้อแนะนำทางวิศวกรรมในการติดตั้งและดูแลรักษาปลั๊กเดรน Hayward SPX1700FG

1. กฎการขันด้วยมือแต่พอดี (Hand-Tighten Plus 1/4 Turn Only): ในการติดตั้งปลั๊กเดรน SPX1700FG ให้ตรวจดูว่าโอริงยางสวมแนบสนิทอยู่ที่โคนเกลียว จากนั้นใช้มือหมุนขันเกลียวตามเข็มนาฬิกาให้แน่นตึงมือ แล้วใช้ประแจเบอร์ 3/4" หรือไขควงปากแบนขันกวดซ้ำเพียง 1/8 ถึง 1/4 รอบเท่านั้น ห้ามใช้คีมล็อกหรือด้ามต่อขันอัดแน่นเกินพิกัด เพราะจะทำให้คอเกลียวพลาสติกขาดคาเสื้อปั๊มหรือทำให้โอริงบวมปลิ้น
2. การใช้เทปพันเกลียว (Teflon Tape Application): หากโอริงยาง NBR อยู่ในสภาพสมบูรณ์ ไม่จำเป็นต้องใช้เทปพันเกลียว แต่หากเกลียวในของเสื้อปั๊มมีรอยสึกหรอ สามารถพันเทปพันเกลียว PTFE บางๆ 2-3 รอบตามทิศทางเกลียวเพื่อเสริมการกันรั่วซึมได้
3. การถ่ายน้ำเพื่อเตรียมระบบช่วงหน้าหนาว (Winterization Routine): ในช่วงปิดสระหรือซ่อมบำรุง ให้คลายปลั๊ก SPX1700FG ออกทั้ง 2 จุดบนเสื้อปั๊ม (จุดหน้าตะกร้าและจุดใต้ใบพัด) เพื่อระบายน้ำขังออกให้หมด ป้องกันไม่ให้น้ำแข็งตัวขยายตัวดันจนเสื้อปั๊มแตกร้าว และเก็บปลั๊กพร้อมโอริงไว้ในตะกร้าหน้าปั๊มเพื่อป้องกันการสูญหาย
4. การหล่อลื่นโอริง (O-Ring Silicone Grease): ก่อนขันเกลียวกลับเข้าที่ แนะนำให้ทาจาระบีซิลิโคนสังเคราะห์ 100% (เช่น Jack's Lube หรือ Magic Lube) บางๆ บนโอริง ช่วยยืดอายุยางไม่ให้แข็งกระด้างและช่วยให้ถอดออกได้ง่ายในครั้งต่อไป
